KV
Из розетки))
Коллеги посмотрите пожалуйста на схему. Я всю жизнь подключал по левому варианту сперва контактор потом ТТР. Но ведь ничего же не мешает наоборот , так как на правом варианте ?
Size: a a a
2020 October 16
KV
Вы уничтожены
Z
Korgath Varvar
Вы уничтожены
😳😵
МВ
Korgath Varvar
Это флуд и спам. Контакторы в других местах обсуждают.
Не соглашусь. ТТР управляется шим сигналом от ПЛК. А тема ПЛК как раз указана в описании чата.
Если не знаете что ответить лучше вообще ничего не отвечайте, чем обвинять меня в спаме.
Если не знаете что ответить лучше вообще ничего не отвечайте, чем обвинять меня в спаме.
DD
Korgath Varvar
Это флуд и спам. Контакторы в других местах обсуждают.
контакторы и твердотелки, по моему больше относятся именно к автоматике, чем к электрике
В
контакторы и твердотелки, по моему больше относятся именно к автоматике, чем к электрике
++
AK
Да согласен.
Но вообще ради чего контактор ? Ради того чтоб при замыкании ТТР отключить нагрузку, это условие выполниться в обоих случаях.
Но вообще ради чего контактор ? Ради того чтоб при замыкании ТТР отключить нагрузку, это условие выполниться в обоих случаях.
твердотельное реле не выполняет условий гальванической развязки что не гуд по условиям электробезопасности, + в процессе эксплуатации возможна ситуация когда ттр прошивает накоротко, если с него запитан тэн это уже не гуд по пожарной безопасности
В
Alexander Krylasov
твердотельное реле не выполняет условий гальванической развязки что не гуд по условиям электробезопасности, + в процессе эксплуатации возможна ситуация когда ттр прошивает накоротко, если с него запитан тэн это уже не гуд по пожарной безопасности
Поэтому левая схема лучче, позволяет автоматически отключить питание до твёрдотельников
ВШ
Alexander Krylasov
твердотельное реле не выполняет условий гальванической развязки что не гуд по условиям электробезопасности, + в процессе эксплуатации возможна ситуация когда ттр прошивает накоротко, если с него запитан тэн это уже не гуд по пожарной безопасности
Контактор перед твердотелом обязателен - пробивает их по разному, как правило одна~две фазы висят.. Использую их как замену говноконтакторам где частые переключения - живут они точно дольше чем иек, екф иже с ними.
В
Более того, в лифтах имеющим частотник, ставят контактор между частотником и двигателем в защитных целях
ВШ
Важно что не перед частотником, видел как частотники выводят на автостарт и запускают контактором спереди.. (( с последствиям естественно.
ВШ
С софтстартами схожая история что и с твердотелами.
МВ
Alexander Krylasov
твердотельное реле не выполняет условий гальванической развязки что не гуд по условиям электробезопасности, + в процессе эксплуатации возможна ситуация когда ттр прошивает накоротко, если с него запитан тэн это уже не гуд по пожарной безопасности

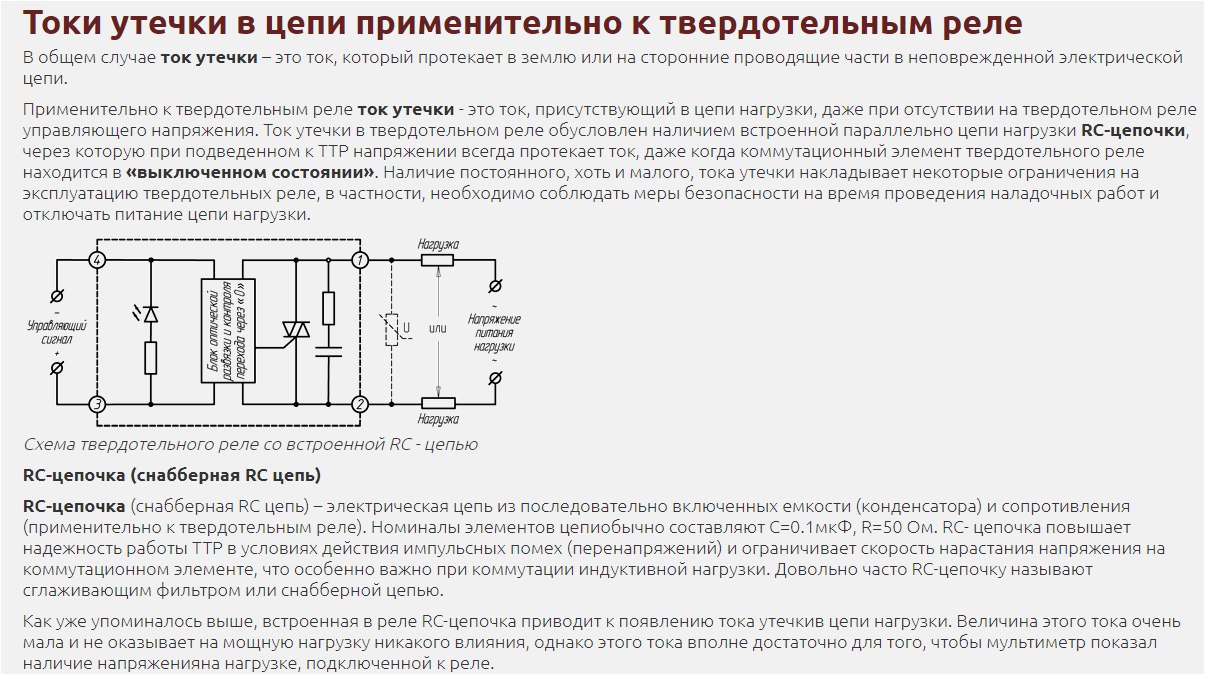

Подождите. Почему не выполняют условий гальванической развязки ?
В
Важно что не перед частотником, видел как частотники выводят на автостарт и запускают контактором спереди.. (( с последствиям естественно.
Ога, есть такие "гении" думают шо частотник как дроссель можно постоянно коммутировать
AK
Подождите. Почему не выполняют условий гальванической развязки ?
если что, я не имею в виду развязку между силовой цепью и цепью управления..
МВ
А какую развязку ?
МВ
Я имел ввиду именно эту ))
AK
AK
галваноразвязка между входом и выходом силовой цепи
