DD
Очень похоже, что полярность напутана, наоборот - типичный симптом
да вроде нет, при нагреве напряжение растет, при остывании падает
Size: a a a
2020 October 29
DD
заведено через операционник на АЦП микроконтроллера
DD
VL
Погрешность дает канал измерения в целом. Там при маленьких температурах действительно большая
VL
ХЗ, с таким не работал. Писал про общепром
DD
Погрешность дает канал измерения в целом. Там при маленьких температурах действительно большая
ну я так понимаю, она большая, когда температура примерно как на плате (холодный спай), тк там практически нулевое напряжение, но у меня почти на всем периоде примерно равная погрешность получилась...
DD
ХЗ, с таким не работал. Писал про общепром

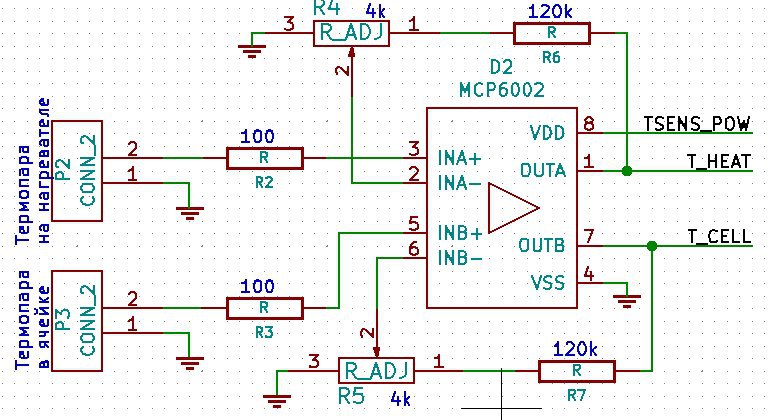

не, в смысле у меня термопара обычная тип K, а схема самодельная, тут по сути тупо усилитель сигнала, операционный усилитель его множит на коэффициент усиления, и все... те по электронике я вижу значения АЦП, ну и они вроде адекватные, но как-то запаздывают от показаний другого датчика... другой датчик вроде как правду кажет... а мож и врет... завтра еще термопару от тестера для верности, короче, возьму...
DD
просто интересно в принципе, какую точность может выдать термопара... термосопротивлением, тем же pt1000, где-то 0.1 градус удавалось вылавливать
VL
Ну..энто....мой мультиметр APPA, не дешевый, но он не годится. Там нужна серьезная точность, в разрядах
DD
да мне в общем то даже 1 градус наверно устроит, а вот 5, не факт...
VL
Ну посмотрите таблицы, чему равны в милливольтах эти 5С
VL
Разница
VL
Там очень мизерные значения
VL
Сотые
DD
ну да, это я понимаю, поэтому я сигнал и усилил примерно в 50 раз
DD
и разрядность АЦП позволяет мерить с хорошей точностью... значения вроде адекватно температуре меняются, пропорционально... но вот проблема в том, что при нагреве и при охлаждении они в противоположную сторону смещаются
DD
где-то в гугле попадалось, что типа есть такая особенность в термопарах, интересно, у кого-то оно еще проявлялось, или просто на это никто внимания не обращал...
DD
просто у меня это на лабораторном оборудовании стоит, и наверно будут поверки... у буржуев посмотрел мануалы, они ваще в характеристиках не пишут погрешность по температуре... или специально умалчивают, или действительно она не критична
KW
А сам спай каким образом прикреплён к измеряемой делали? Или вы меряете температуру среды: жидкости или воздуха?
DD
А сам спай каким образом прикреплён к измеряемой делали? Или вы меряете температуру среды: жидкости или воздуха?
в воду окунул оба датчика, чтобы боле менее равномерно температура по обоим распределялась
