Заземлив все заработало

С одной?

На незаземленном экране может наводиться не маленький потенциал.

Емкостная наводка может прилетать, она не компенсируется в токовой петле. Да, экранировать, с одной стороны

В мануалах сименса раньше было требование по защемлению минусов бп, но потом это всё убрали.

Так ещё источник питания петли может гадить.

Непонятно как выявить проблему. Сегодня по некоторым входам 4-20 пропадали сигналы. При этом почему то дублеры отображали значение

А дублеры как подключены?

Ну проверить для начала все соединения, протяжку сделать и потом мерить в работе, можно конечно ещё кабель померить и на экране что есть

В петле последовательро

Позже отпишусь чуток. За рулем

дана ссылка на СП76.13330.2016 - читайте и наслаждайтесь..

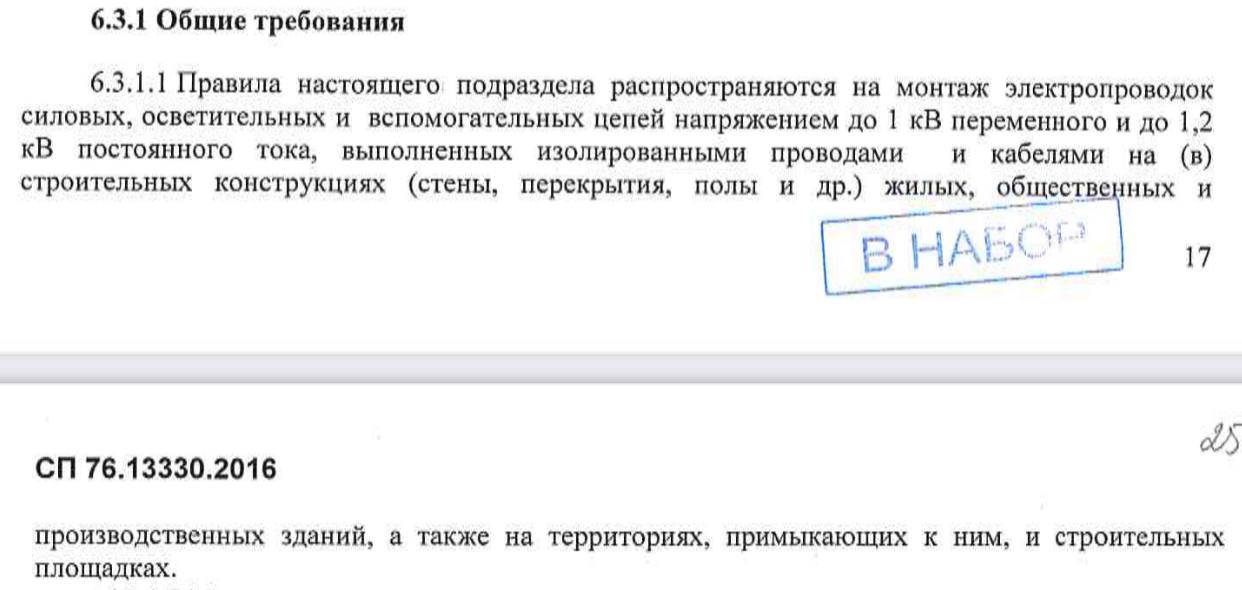

К сведению, сп76 к чему относится?

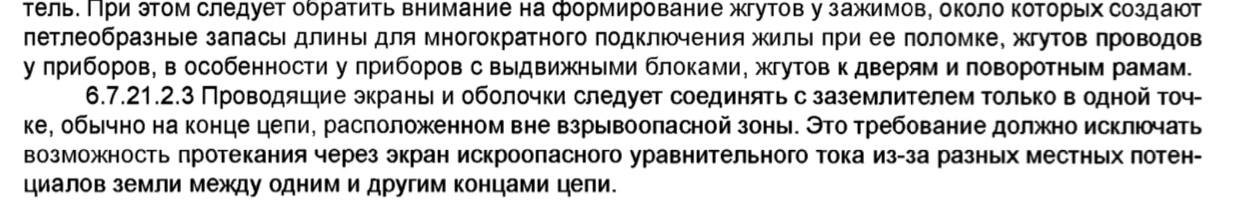

А вот сп77 для систем автоматизации

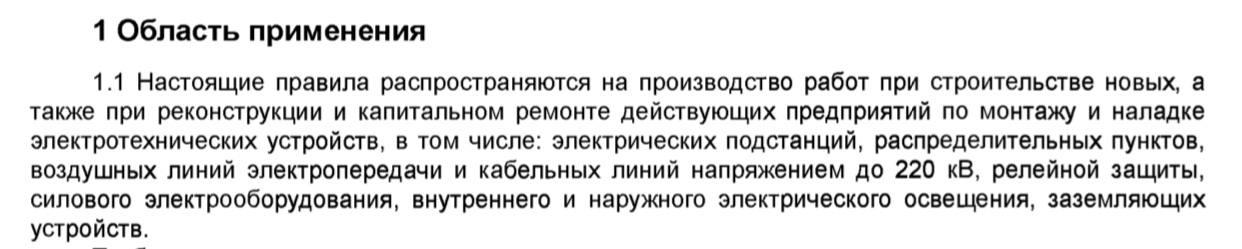

ну давайте совместно читать эти документы:  В СП76 четко указано для силовых и контрольных кабелей! В то время как в СП 77 четко указано для взрывоопасных зон

Ну не хочу читать.... Хочу чтобы оп и работало

тут ведь как, каждому свое, мне вот приходится проектировать, вот и изучаю нормативку..

Да это нужная вещь. Тоже надо будет прочитать

С консепектом

Контрольных кабелей чего? Вы в АСУ ТП или в предприяти, где макстимум автоматизация, это контрольные лампы на щите и простая релейка, что руководствуетесь СП на производство работ утверждённый министерством ЖКХ? На предыдущий коммент имелось в виду ПУЭ, что там указано заземление брони, а не экрана. Экраны кабелей не относятся к защитному заземлению и экранирование не рассматривается в электробезопасности. Нет общих правил экранирования кабелей. Есть частные случаи в стандартах электромагнитной совместимости и выдержки из инструкции по монтажу и подключения отдельного оборудования. Для двухстороннего экранирования нужно обеспечить требование в разности потенциалов менее 1 вольта.
