AP

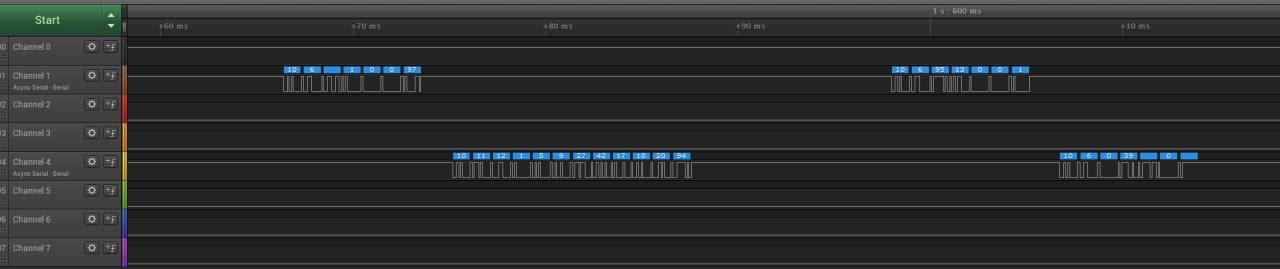

О, нашел сеанс обмена с РИП с адресом 10
Size: a a a
2021 August 16
AS
Ну а дальше согласно описанию протокола
AS
а что за програмно-аппаратный комплекс7
AP

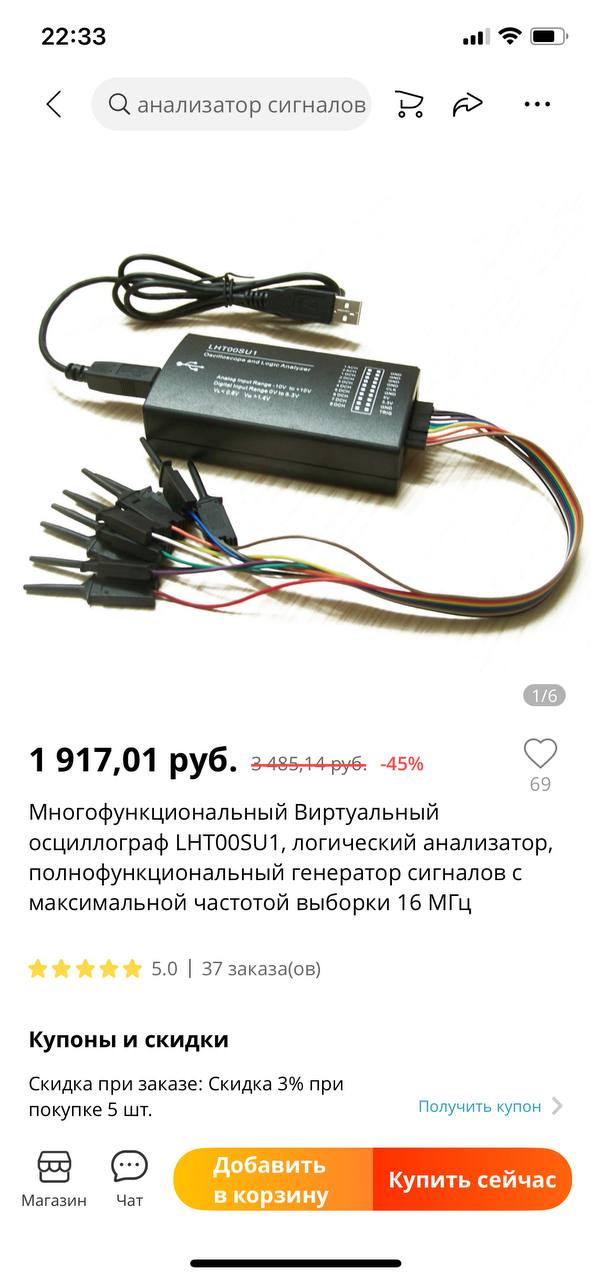

Перепрошитый под ПО Logic
AP
И еще лайфхак
AS
Во мне проснулся хомяк, но я пока не готов)))
AS
Тааак
AP
Всем известный копеечный 485
AP
Перемычки не просто так там. Их можно снять и на пинах ближе к usb разъему вы получаете TTL 5v
DF
😁😁😁😁
AP
А если не снимать, то можно запаяться на rx и tx на эти пины через резисторы на 1кОм и подключить в логический анализатор выше (gnd не забудьте). Получится снифер. Сам 485 в устройство, на ПК запускаете родную программу. Стартуете сеанс обмена и пишите анализатором
AP
Получится фото, что выше слал. Вы подслушаете сеанс обмена
AP
Может изготовить подобные приблуды на продажу )
AP
AP
Но это баловство, а не реверс. Тру ревес инженера удаляют лазером крышки чипов (на которых нет даташитов и информации или затертые), чтобы разобрать структуру, понять назначение чипа и найти пины интерфейсов для дальнейшего взлома.
AP
На фото:
Кто девятый?
Тишина
Кто десятый?
Да, я десятый
Кто ты, десятый?
Я РИП24
Кто одиннадцатый?
Тишина
…
Кто девятый?
Тишина
Кто десятый?
Да, я десятый
Кто ты, десятый?
Я РИП24
Кто одиннадцатый?
Тишина
…
AP
Кстати это показывает мастер-слейв реализацию. Слейвы молчат, пока их не спросят. И ничего вообще не шлют без спроса.
I
тут это cfc на 17 портал вышло)
