Короче дискретных датчик к модулю аналогового Выхода не подключить, точнее подключить можно что угодно и куда угодно, но работать это не будет)
Size: a a a
2021 October 13
AV
AS
минус общий. 2 от датчика на модуль AI контроллера 1 канал. 4 на модуль AI второй канал
AS
минус с БП
AS
модуль должен быть пассивный
AV
I
Сейчас стоило бы ещё спросить, а какой выход)
AV

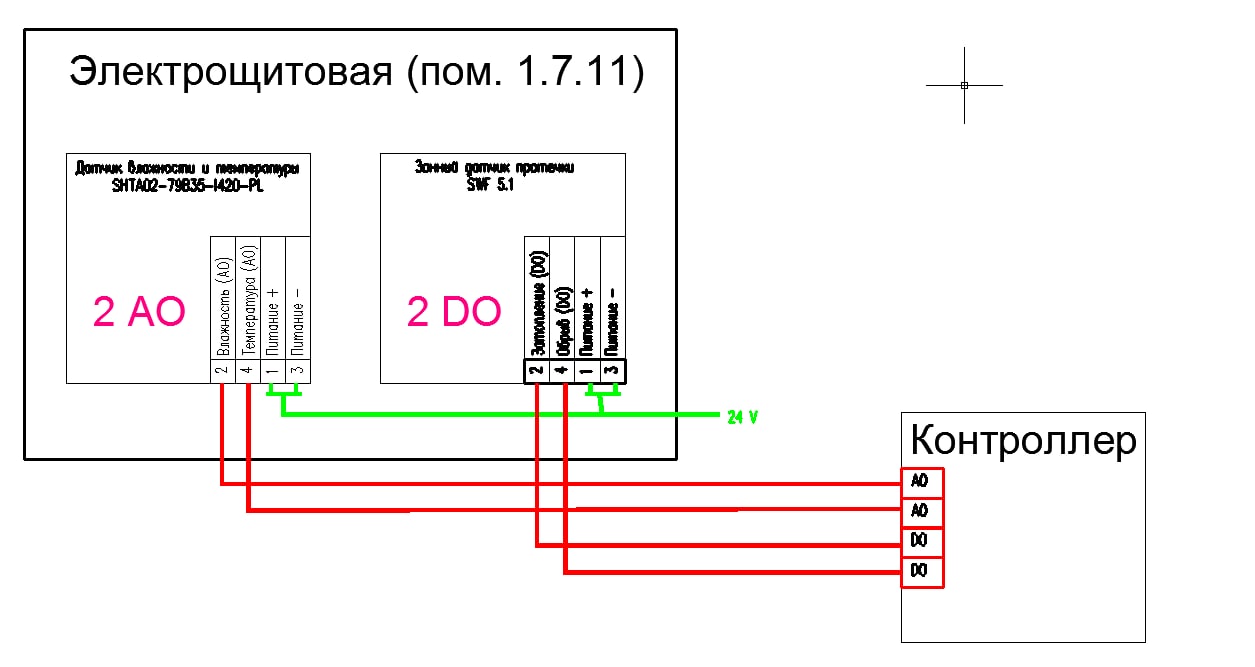

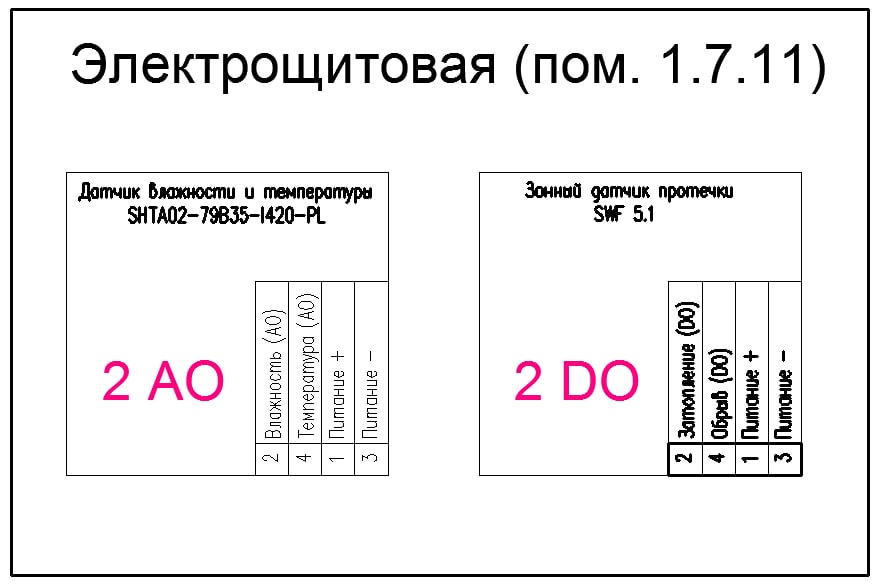

Можно так подключить?
AS
измеритель AI
AS
так же как и дискреты принимает DI
I
Нет, на плк должно быть Di и Ai соответственно
AS
Dout > на Din
AS
Aout > Ain
AS
выход на вход
AS
чтобы это понять возьмите светодиод с резистором. Одной ногой на минус посадите, на другую ногу подайте с DO контроллера +. То есть на 1 канале DO в первую клемму диод, а во 2 клемму +
I
I

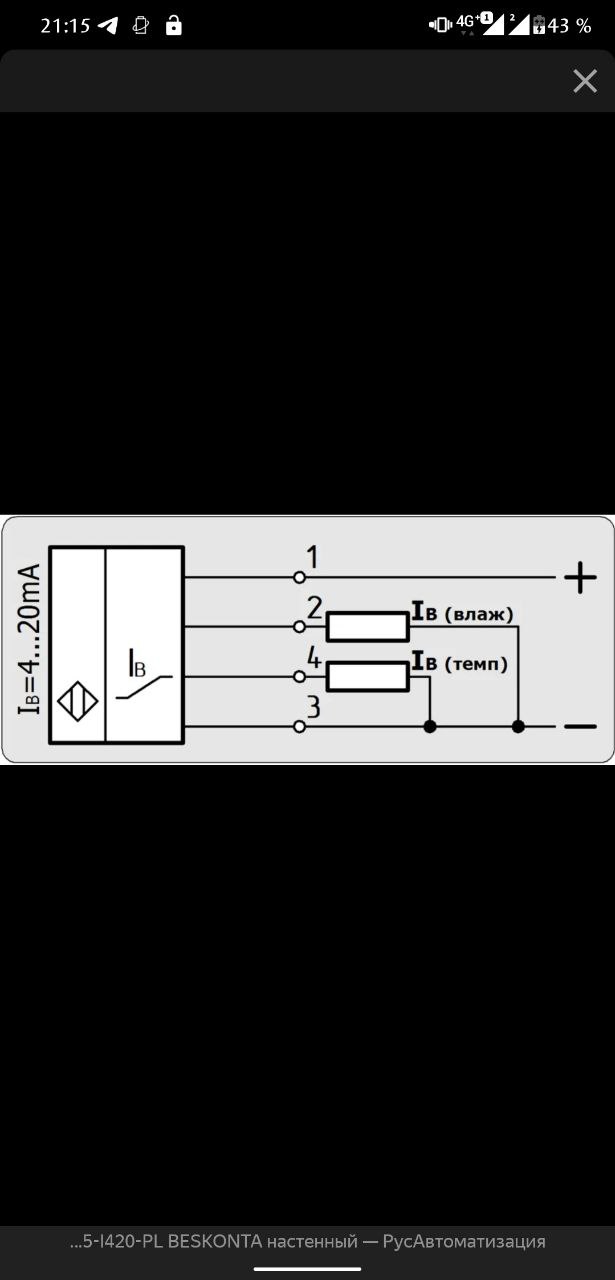

Вот схема на ваш аналоговый датчик
I
Он 4-20 мА
