А как узнать мощность резистора?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
Size: a a a
2019 November 26
ХА
Павел
Доктор это и есть HV +12v
Спасибо, кэп, никто же не знал
ХА
Только речь о программаторе шла, а это только стиралка
VB
Павел
ребят знаю я уже всех достал с этими диодами,но вопрос простой а что елси убрать вообще токоограничители и отловить на pwm -> мосфет ток нужный и потом тупо мапить его такой вариант плохой?
Тебе нужен шунт токоизмерительный, без него у тебя из-за нелинейности диодов будут дикие броски по току при сравнительно небольших пульсацияъ напряжений. Побереги глаза и диоды.
СТ
А как узнать мощность резистора?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
Только не нужно как на всех сайтах советуют, маркировку посмотреть 😂
VB
А как узнать мощность резистора?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
P=U^2*R , на каком напряжении сгорит отсюда и считать?
Корпус?
П
Тебе нужен шунт токоизмерительный, без него у тебя из-за нелинейности диодов будут дикие броски по току при сравнительно небольших пульсацияъ напряжений. Побереги глаза и диоды.
да, это понимаю просто городить 4 таких схемы для 3 цветов как то очень смахивает маразмом, сейчас смотрю драйвер pt4115e вроде компактный может просто 3 такие драйвера воткну, но ток нужно чем то ограничивать
VB
Павел
да, это понимаю просто городить 4 таких схемы для 3 цветов как то очень смахивает маразмом, сейчас смотрю драйвер pt4115e вроде компактный может просто 3 такие драйвера воткну, но ток нужно чем то ограничивать

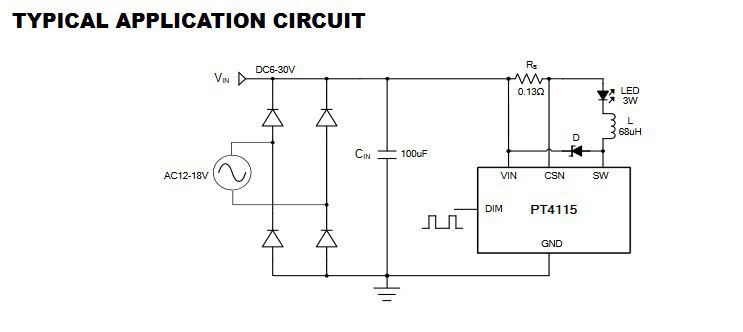

Я такой брал. В схеме контроль тока осуществляется при помощи токового шунта Rs
https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdf
https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdf
П
Я такой брал. В схеме контроль тока осуществляется при помощи токового шунта Rs
https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdf
https://people.xiph.org/~xiphmont/thinkpad/PT4115E.pdf
Как на DIm pwm нормально пашит, сильно греется? или она не линейная
VB
Там внутри операционник смотрит падение напряжения на нём и по нему выходное напряжение меняет, чтобы ток был одинаковый.
VB
Импульсник, очевидно. Вон возвратный диод D.
П
Там внутри операционник смотрит падение напряжения на нём и по нему выходное напряжение меняет, чтобы ток был одинаковый.
ну компактный вариант того что я типа хочу сейчас сотворить, ток что то в мск нету их ни в чипи ни где, китай мин месяц
VB
Ну врядли это единственная микруха токового драйвера, но дешёвая да, в дофигище фонариков стоит.
П
https://www.chipdip.ru/product/hv9961lg-g вот таких у меня есть даже дома 4 шт но я так и не разобрался в просчетах дроселя и резисторов
П
Думаю мож поехать такие купить https://static.chipdip.ru/lib/300/DOC000300607.pdf
VB
Павел

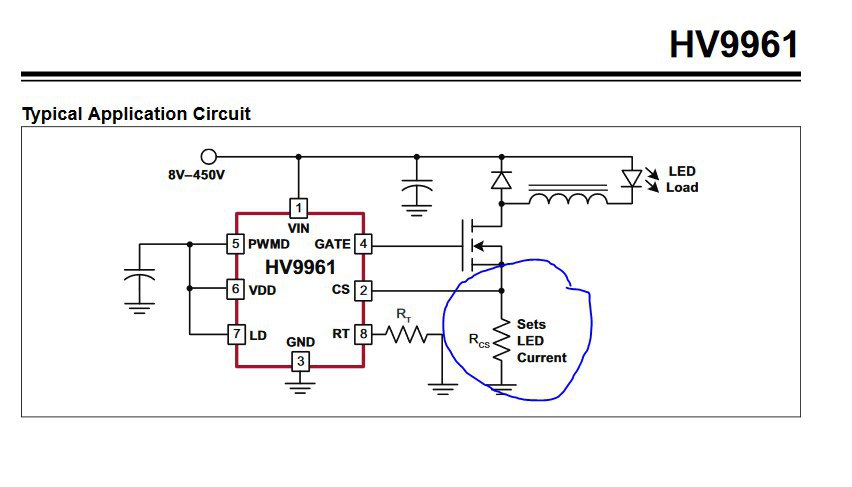

https://www.chipdip.ru/product/hv9961lg-g вот таких у меня есть даже дома 4 шт но я так и не разобрался в просчетах дроселя и резисторов
VB

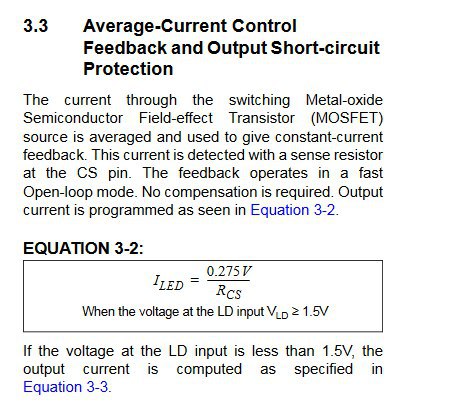

Порядка 1Ом выходит для 350мА
П
Там я читал что дросель сложно просчитать я их с дуру взял для АС 220 думал драйвер сделать, но потом забил
VB
Павел
Там я читал что дросель сложно просчитать я их с дуру взял для АС 220 думал драйвер сделать, но потом забил
Больше не меньше, как выяснилось опытным путём.
