Анархическая электроника

2105 membersпожаловаться на группу
2019 December 10

П

Павел in Анархическая электроника
Доброго времени суток. Есть микросхема АОН ht9032d. На типовой схеме отсутствует разделительный трансформатор. Но там же, в даташите, указано, что линии tip и ring должны быть изолированы от телефонной линии. Нужен ли он, если железяка будет в УАТС и пользоваться без угрозы грозовых воздействий. Если да, то какой? 1:1?
источник
23:17пожаловаться#1

П

Павел in Анархическая электроника
источник
23:17пожаловаться#2

Z

Zlokot in Анархическая электроника
вот я хз что это может быть.
скорее всего не изобрели такое
источник
23:17пожаловаться#3

П

Павел in Анархическая электроника
ну если так по факту
источник
23:17пожаловаться#4

П

Павел in Анархическая электроника
Павел

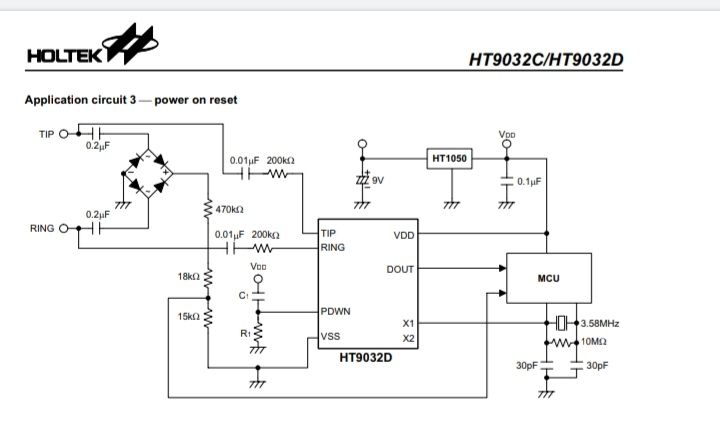

что то на типовой схеме не вижу я тут трансформатора
источник
23:19пожаловаться#5

Z

Zlokot in Анархическая электроника
видел какойто профессор mit делает это с помощью радиочастотного передатчика.
даже переписывался с ним, но так как-то оооочень сложно все.
на плате напечатан какойто хитрый контур -антенна, и он его облучает както и в зависимости от сигнала решает какая плотность между передачиком и платой этой
источник
23:19пожаловаться#6

П

Павел in Анархическая электроника
Павел
что то на типовой схеме не вижу я тут трансформатора

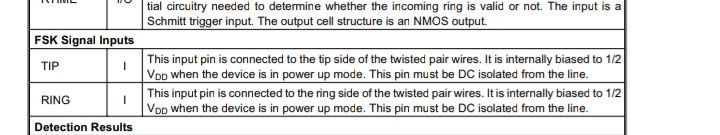

В даташите написано про контакты tip и ring. Они должны быть изолированы от телефонной линии. Или я не так это понял.
источник
23:20пожаловаться#7

B

Byte in Анархическая электроника
Zlokot
видел какойто профессор mit делает это с помощью радиочастотного передатчика.
даже переписывался с ним, но так как-то оооочень сложно все.
на плате напечатан какойто хитрый контур -антенна, и он его облучает както и в зависимости от сигнала решает какая плотность между передачиком и платой этой
Хм, а возьми два HB100 и попробуй между ними сигнал погонять.
источник
23:21пожаловаться#8

B

Byte in Анархическая электроника
Павел
В даташите написано про контакты tip и ring. Они должны быть изолированы от телефонной линии. Или я не так это понял.
DC isolated — развязка по постоянному току. Во-о-он там конденсаторы в типовой схеме есть — это оно ;)
источник
23:22пожаловаться#9

Z

Zlokot in Анархическая электроника
Byte
Хм, а возьми два HB100 и попробуй между ними сигнал погонять.
хм..
источник
23:22пожаловаться#10

Z

Zlokot in Анархическая электроника
я не знал что есть такое. почитаю завтра
спасибо!
источник
23:23пожаловаться#11

П

Павел in Анархическая электроника
Byte
DC isolated — развязка по постоянному току. Во-о-он там конденсаторы в типовой схеме есть — это оно ;)
Спасибо!
источник
23:23пожаловаться#12

B

Byte in Анархическая электроника
Zlokot
я не знал что есть такое. почитаю завтра
спасибо!
Допплеровский радар готовый (ну, почти) и дешёвый. К ним только усилитель на ОУ нужен.
источник
23:23пожаловаться#13

Z

Zlokot in Анархическая электроника
ну мне в итоге надо таких "пар" разместить по высоте хотябы 2 метра.
и чем больше размером сам датчик - тем меньше "разрешение" у него
но надо проверить.
может ест ь такие и 3 вольтовые
источник
23:25пожаловаться#14

R

Roman in Анархическая электроника
Byte
Допплеровский радар готовый (ну, почти) и дешёвый. К ним только усилитель на ОУ нужен.
и как же ты расстояние измеришь?
источник
23:39пожаловаться#15

R

Roman in Анархическая электроника
он не для этого, hb100 для датчика движения ну максимум скорости движения, но не расстояния
источник
23:40пожаловаться#16

R

Roman in Анархическая электроника
чтобы на укв сделать доплеровский радар расстояния нужно  4 антены и 1 излучатель, источник. читается уровень сигнала по очереди с каждой антенны, и по разнице между уровнями определяем угол, зная угол знаем расстояние
источник
23:44пожаловаться#17

R

Roman in Анархическая электроника
при этом частота опроса должна быть выше частоты излучения желательно на порядок и тут возникает коллизия, какой мк это сможет обработать?
если излучатель это тот же девайс то частоту придется порезать в два раза.
Можно конечно использовать не 4 а 3 антены, а еще одну для постоянного излучения, хз, может там в том датчике так и есть.
Смотрел кишки hb100 - пара микросхем.
источник
23:45пожаловаться#18
2019 December 11

R

Roman in Анархическая электроника
источник
00:02пожаловаться#19

R

Roman in Анархическая электроника
источник
00:04пожаловаться#20
