ну и другое - я не пойму зачем там 12 вольт на схеме? видимо для питания этого блока обарботки сигнала и чтобы он смог передать данные на блок метеостанции
Size: a a a
2019 December 14
Z
вобоще там даже больше 8 вольт
Z
это крышка блока на самом анемометре
Z

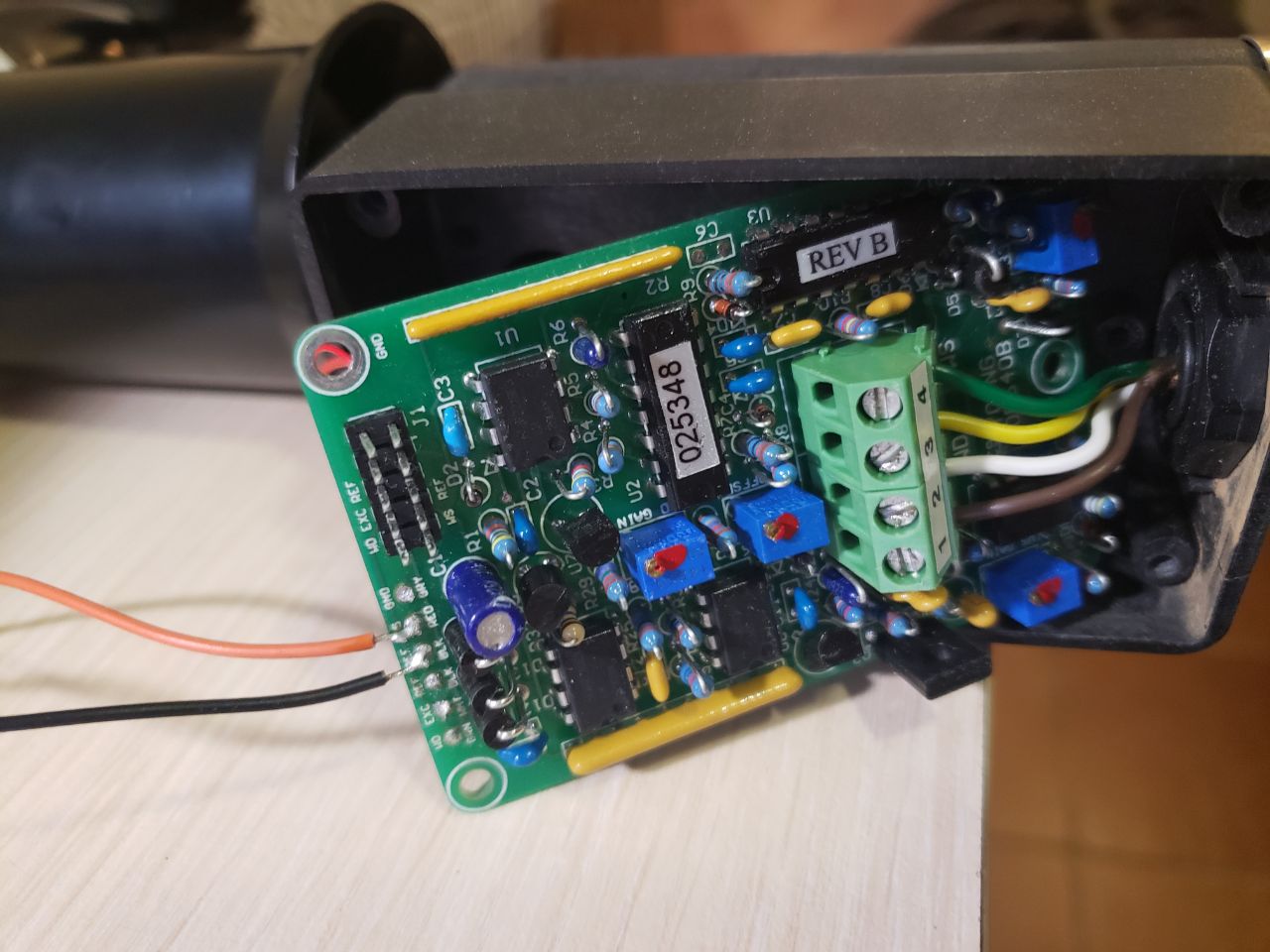

это кишки блока этого - проводки сверху это от вентилятора и от потенциометра для направления ветра
на нижней фотке два проводка - черный и красный - это я подключал мультиметр к контактам вентилятора
на нижней фотке два проводка - черный и красный - это я подключал мультиметр к контактам вентилятора
Z
интересно, что вольтметр показывает только в режиме AC
крутишь лопасти - около 200-300 mV показывает
крутишь лопасти - около 200-300 mV показывает
Z
в режиме DC какуюто ерунду кажет
Z
а 4 провода с колодки - это как раз на разъем который подключается в блок метеостанции.
то есть эта плата чтото делает, как-то обрабатывает напряжение с анемометра и уже отдает в метеостанцию в обработанном виде.
то есть эта плата чтото делает, как-то обрабатывает напряжение с анемометра и уже отдает в метеостанцию в обработанном виде.
s
потому что сделано это как два отдельных модуля которые видимо задумали сменные для разных комплектаций. вертеблятор с резиком один модуль, преобразователь в 4-20 ма другой, дальше в основной блок. тем кому основной блок не нужен достаточно только первых двух, 4-20 ма стандартный общепромышленный аналоговый сигнал. если у тебя комплект, не вижу смысла делать обработку сигнала самостоятельно. сделай источник питания 12-30в, подключи резисторы как там нарисовано и с них в ардуину
Z
что такое 4-20?
s
ясно, понятно
в промышленности стараются экономить провода и стандартизировать сигнал, поэтому большинство датчиков получают питание и отдают сигнал по одному и тому же проводу. сигнал передается как ток потребляемый датчиком
в промышленности стараются экономить провода и стандартизировать сигнал, поэтому большинство датчиков получают питание и отдают сигнал по одному и тому же проводу. сигнал передается как ток потребляемый датчиком
Z
потому что сделано это как два отдельных модуля которые видимо задумали сменные для разных комплектаций. вертеблятор с резиком один модуль, преобразователь в 4-20 ма другой, дальше в основной блок. тем кому основной блок не нужен достаточно только первых двух, 4-20 ма стандартный общепромышленный аналоговый сигнал. если у тебя комплект, не вижу смысла делать обработку сигнала самостоятельно. сделай источник питания 12-30в, подключи резисторы как там нарисовано и с них в ардуину
технически, я могу забить на автономность (в идеале хочется поставить эти анемоменры автономно) и все таки предоставить 12 вольт для девайса.
все это лишь бы получить значение скорости и направления ветра в код Ардуино.
для начала меня и так устроит.
но я все равно не понимаю как в этом случае все нужно подключать
все это лишь бы получить значение скорости и направления ветра в код Ардуино.
для начала меня и так устроит.
но я все равно не понимаю как в этом случае все нужно подключать
Z
ясно, понятно
в промышленности стараются экономить провода и стандартизировать сигнал, поэтому большинство датчиков получают питание и отдают сигнал по одному и тому же проводу. сигнал передается как ток потребляемый датчиком
в промышленности стараются экономить провода и стандартизировать сигнал, поэтому большинство датчиков получают питание и отдают сигнал по одному и тому же проводу. сигнал передается как ток потребляемый датчиком
вот блин.. я уже гдето читал про милиамперы в этом контексте..
значит на основной блок метеостанции уходит инфа не про напряжение, а про ток?
значит на основной блок метеостанции уходит инфа не про напряжение, а про ток?
s
просто ты будешь ебаться не в себя чтоб измерить переменку которая может меняться в сто раз
Z
баалин
s
вот блин.. я уже гдето читал про милиамперы в этом контексте..
значит на основной блок метеостанции уходит инфа не про напряжение, а про ток?
значит на основной блок метеостанции уходит инфа не про напряжение, а про ток?
ну так ты схему смотрел в документе?
s
там 4 провода
Z
смотрел смотрел но не вкурил
