2020 March 02

S

Silvano in Анархическая электроника
Th0r
а, катушка беспроводной зарядки чтоле?
Да, именно слово катушка я искал)
источник
14:02пожаловаться#1

S

Silvano in Анархическая электроника
Silvano

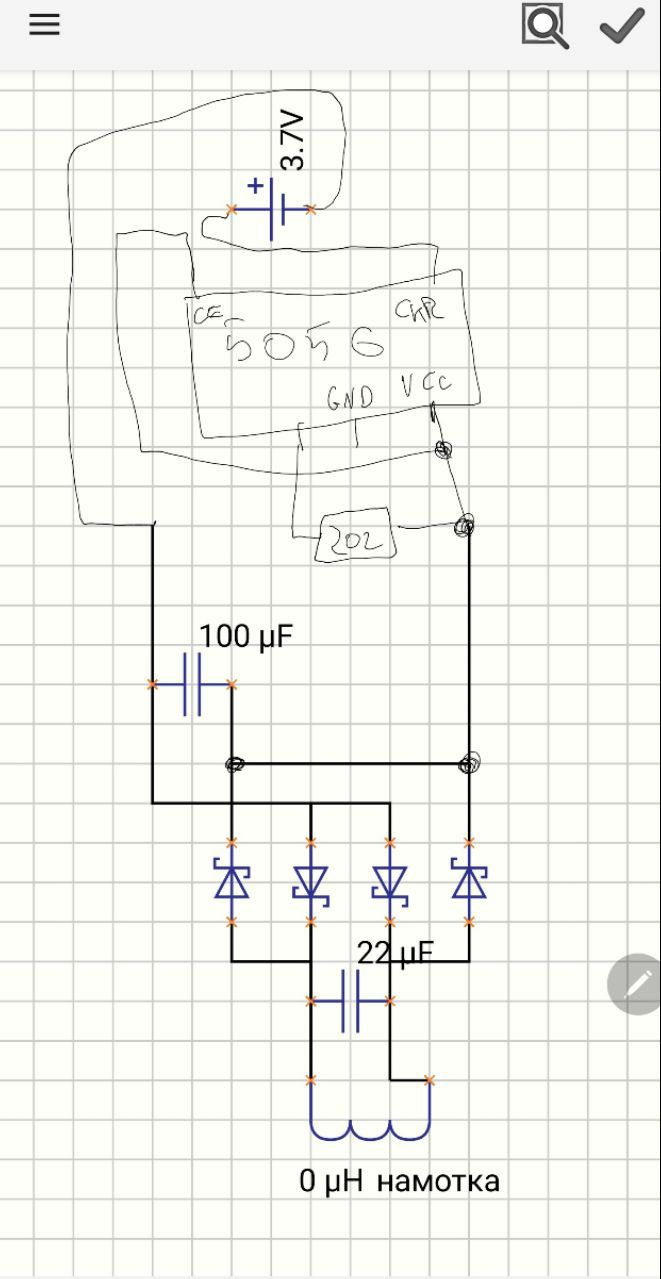

Такое может за схему считаться
Я дорисовал, так как 5056 нет в библиотеке
источник
14:03пожаловаться#2

T

Th0r in Анархическая электроника
ну вот первый кондер - он сглаживает синусоиду с этой катушки. а тот кондер, что после диодного моста - он накапливает энергию и отдает в схему в те моменты, когда синусоида ниже уровня заряда кондера
источник
14:04пожаловаться#3

S

Silvano in Анархическая электроника
Th0r
ну вот первый кондер - он сглаживает синусоиду с этой катушки. а тот кондер, что после диодного моста - он накапливает энергию и отдает в схему в те моменты, когда синусоида ниже уровня заряда кондера
Спасибо
источник
14:05пожаловаться#4

AK

Andrey Khristov in Анархическая электроника
Th0r
ну вот первый кондер - он сглаживает синусоиду с этой катушки. а тот кондер, что после диодного моста - он накапливает энергию и отдает в схему в те моменты, когда синусоида ниже уровня заряда кондера
немного не так. первый кондер с катушкой - резонансный контур.
источник
14:10пожаловаться#5

T

Th0r in Анархическая электроника
Andrey Khristov
немного не так. первый кондер с катушкой - резонансный контур.
а, ну да, туплю
источник
14:12пожаловаться#6

S

Silvano in Анархическая электроника
источник
14:17пожаловаться#7

S

Silvano in Анархическая электроника
Silvano

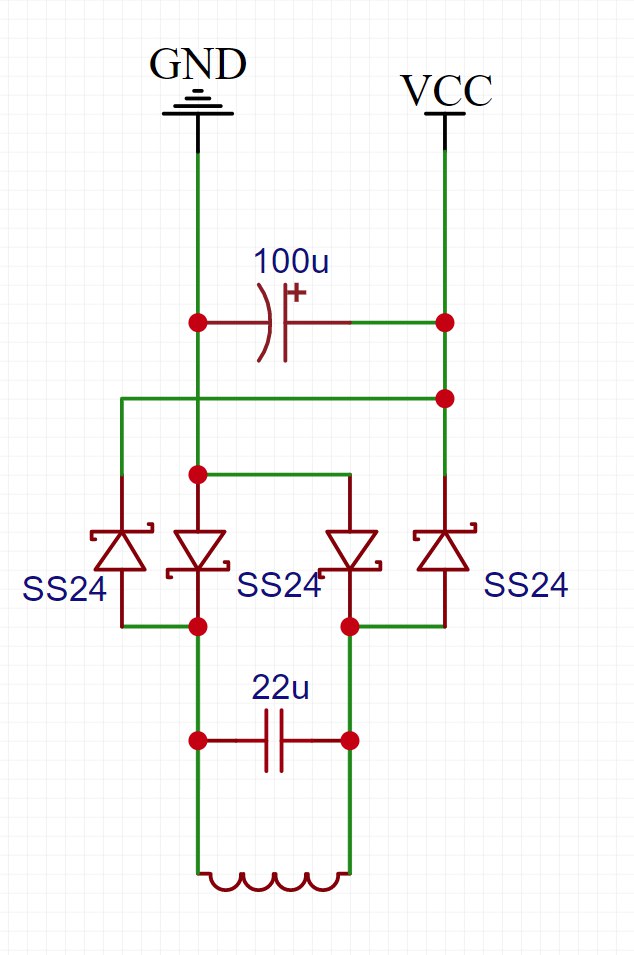

нашёл другую программу, более удобную, надеюсь такая схема правильная?
источник
14:18пожаловаться#8

S

SHADY in Анархическая электроника

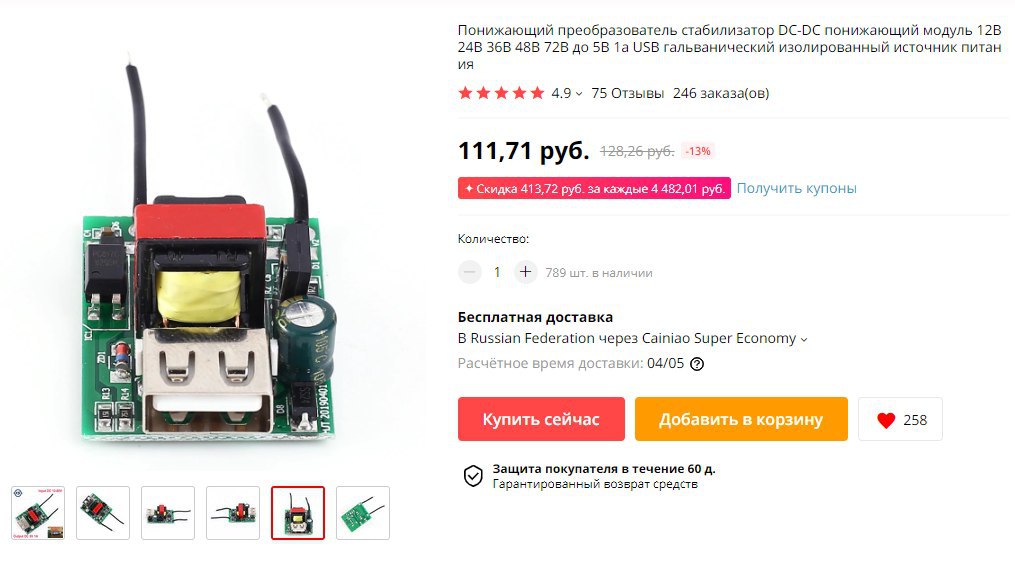

Ку, народ, если блютуз модуль в тачке запитать от такой понижайки шум пропадет? https://aliexpress.ru/item/33052193101.html
aliexpress.ru
111.71руб. 13% СКИДКА|Понижающий преобразователь стабилизатор DC DC понижающий модуль 12В 24В 36В 48В 72В до 5В 1а USB гальванический изолированный источник питания-in Интегральные схемы from Электронные компоненты и принадлежности on AliExpress
Покупай умнее, живи веселее! Aliexpress.com
источник
14:22пожаловаться#9

S

Spanish Inquisition in Анархическая электроника
Очищенные ссылки от @Bagasl:
* https://aliexpress.com/item/33052193101.html
источник
14:22пожаловаться#10

S

SHADY in Анархическая электроника

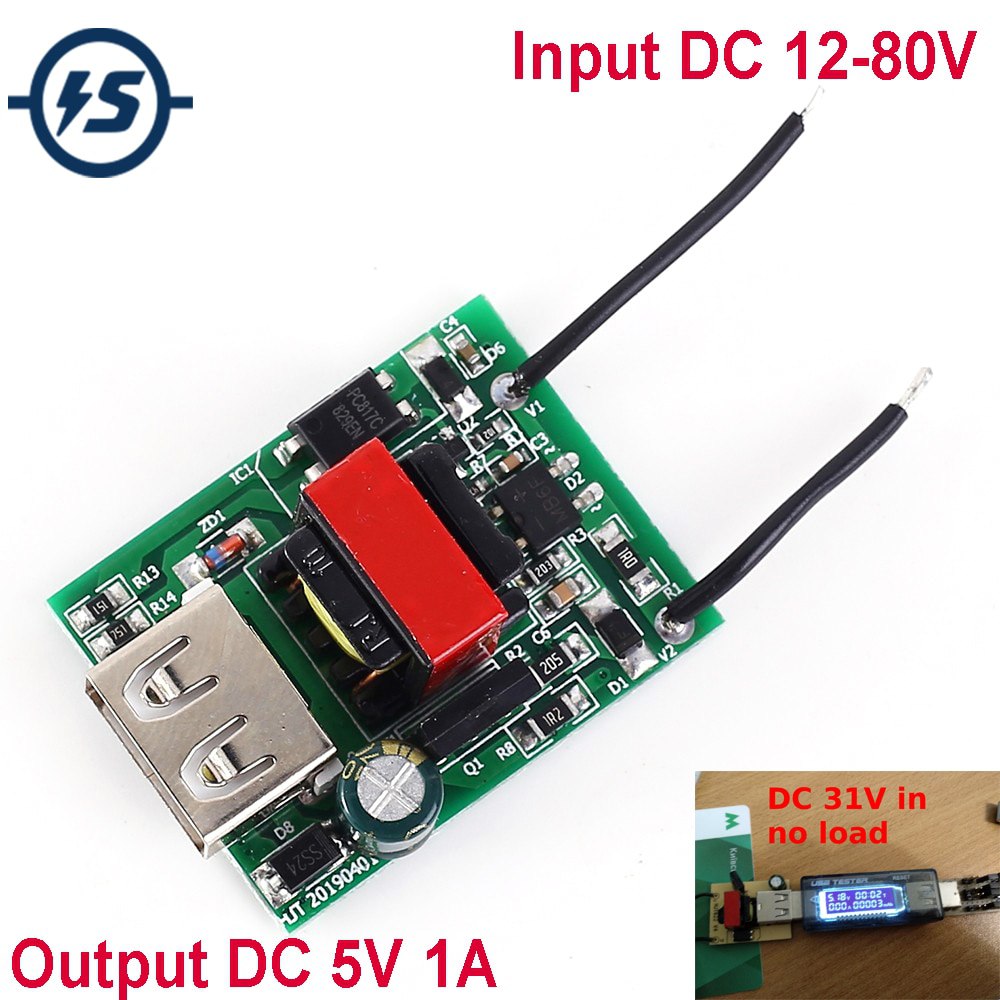

вот в общем
источник
14:23пожаловаться#11

D

Dr Zlo in Анархическая электроника
SHADY
Ку, народ, если блютуз модуль в тачке запитать от такой понижайки шум пропадет? https://aliexpress.ru/item/33052193101.html
aliexpress.ru
111.71руб. 13% СКИДКА|Понижающий преобразователь стабилизатор DC DC понижающий модуль 12В 24В 36В 48В 72В до 5В 1а USB гальванический изолированный источник питания-in Интегральные схемы from Электронные компоненты и принадлежности on AliExpress
Покупай умнее, живи веселее! Aliexpress.com
нет, isolated бп нужен
источник
14:23пожаловаться#12

S

SHADY in Анархическая электроника
ну тут вроде как гальванически развязан он со входом
источник
14:25пожаловаться#13

S

SHADY in Анархическая электроника
тоже
источник
14:25пожаловаться#14

D

Dr Zlo in Анархическая электроника
а, тогда да
источник
14:29пожаловаться#15

D

Dr Zlo in Анархическая электроника
если оно не срёнькает сильно в питание
источник
14:29пожаловаться#16

D

Dr Zlo in Анархическая электроника
я бы ещё приподнял питание и LDO на выход посадил
источник
14:30пожаловаться#17

D

Dr Zlo in Анархическая электроника
SHADY
вот в общем
кинь линк, тоже возьму
источник
14:30пожаловаться#18

S

SHADY in Анархическая электроника
в лс сбросил
источник
14:31пожаловаться#19

4

4eburashk in Анархическая электроника
А чё в лс то? Блютус у всех фонит.
источник
14:32пожаловаться#20
