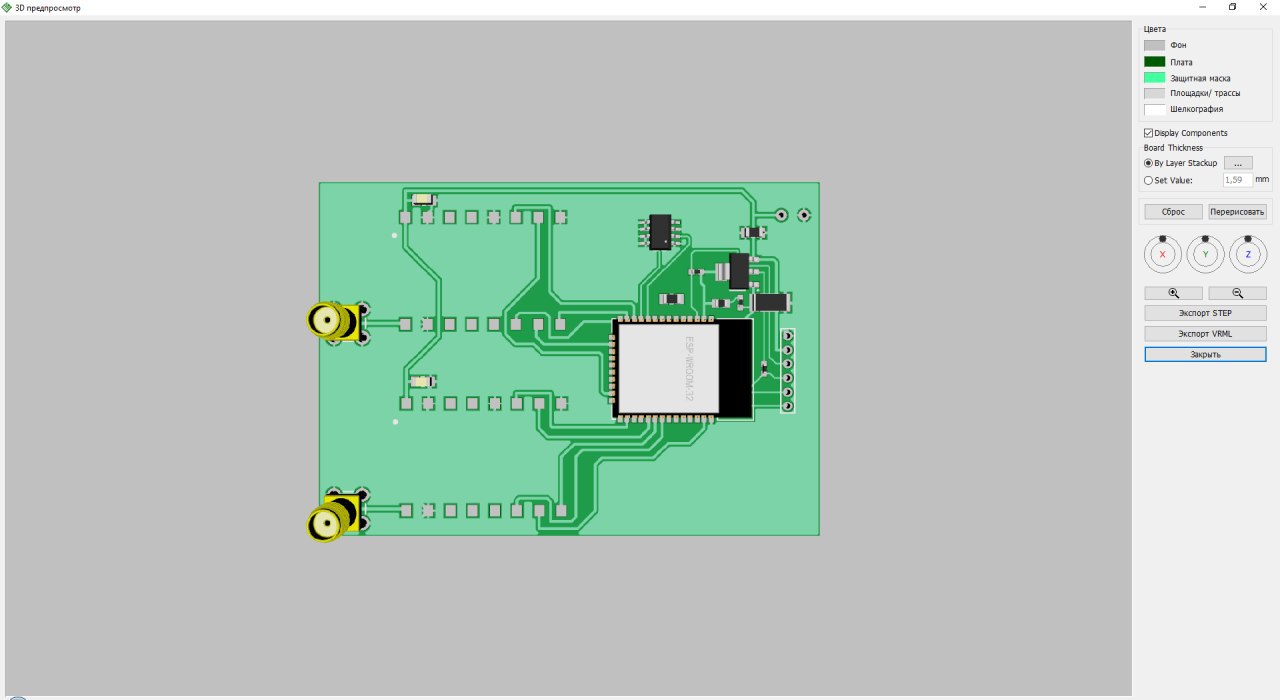

Странная земля :)
S
а плату потом где заказываешь? Уже спрашивал тут кажется
П
777Andrej
да пофиг там щемля идет через ногу
П
я заливку делелал тупо для того что бы меньше травить
7
Павел
да пофиг там щемля идет через ногу
Та пофиг , тогда на сигнал :)
П
777Andrej
Та пофиг , тогда на сигнал :)
все там норм пашит)
П
сигнал четкий и нормальный
7
Павел
я заливку делелал тупо для того что бы меньше травить
В данном случае , это только ухудшит положение
J
я бы 1М поставил
а помоги посчитать что там происходит а то у меня реально знаний не хватает это пипец какой то. там после 1M какой будет ток/напряжение? какое время открытия будет у мосфета? я спеки смотрю и вижу фигу просто не представляю достаточно отчетливо как оно работает и параметров куча. мосфет ao3406 китайский. в симуляторе вроде работает 1M но там вообще любой работает https://tinyurl.com/t9ayker (рис 4)
7
Павел
сигнал четкий и нормальный
А если сделать все по уму, было бы еще лучше :)
7
Это же вч , а не какой-то ....
П
777Andrej
А если сделать все по уму, было бы еще лучше :)
я давно хочу переделать но все ломает даже докупил eth phy что бы перевести его на eth но как то все ломает переразводить
Д
Ребята - может чутка странный вопрос задам, но тем не менее. есть в наличии усилитель времен СССР - и есть потребность его восстановить, собственно сам вопрос: Стоит ли на замену использовать LOW ESR кондеры? И если ранее был к примеру 500мкф кондер - можно ли его на 470 поставить (в современном модельном ряду нет 500)
P.S. усилок AB класса ...
P.S. усилок AB класса ...
П
ну тогда вот так
z
Ребята - может чутка странный вопрос задам, но тем не менее. есть в наличии усилитель времен СССР - и есть потребность его восстановить, собственно сам вопрос: Стоит ли на замену использовать LOW ESR кондеры? И если ранее был к примеру 500мкф кондер - можно ли его на 470 поставить (в современном модельном ряду нет 500)
P.S. усилок AB класса ...
P.S. усилок AB класса ...
Если кондёр в фильтре БП, то я б его на увеличил как минимум в пару раз. Кондеры берите что-то из ничикона или мацушиты. Хотя, тут больше от бюджета зависит. А ещё лучше скиньте кусок схемы, где они стоят
T
а помоги посчитать что там происходит а то у меня реально знаний не хватает это пипец какой то. там после 1M какой будет ток/напряжение? какое время открытия будет у мосфета? я спеки смотрю и вижу фигу просто не представляю достаточно отчетливо как оно работает и параметров куча. мосфет ao3406 китайский. в симуляторе вроде работает 1M но там вообще любой работает https://tinyurl.com/t9ayker (рис 4)
транзистор именно этот стоит?
смотришь параметр Total gate charge (для примера для Vgs = 4.5в) 3нанокулона (максимум)
ток заряда будет 3.3микроАмпера
по формуле t=q/I получаем порядка 900микросекунд
смотришь параметр Total gate charge (для примера для Vgs = 4.5в) 3нанокулона (максимум)
ток заряда будет 3.3микроАмпера
по формуле t=q/I получаем порядка 900микросекунд
J
транзистор именно этот стоит?
смотришь параметр Total gate charge (для примера для Vgs = 4.5в) 3нанокулона (максимум)
ток заряда будет 3.3микроАмпера
по формуле t=q/I получаем порядка 900микросекунд
смотришь параметр Total gate charge (для примера для Vgs = 4.5в) 3нанокулона (максимум)
ток заряда будет 3.3микроАмпера
по формуле t=q/I получаем порядка 900микросекунд
сенк. мне не столько даже время важно (можно и 900 МИКРОсекунд :) сколько сам факт открытия. после 1M там же практически ничего нет. мосфет все равно нормально зарядится?
T
но это примерная оценка, на самом деле ток изменяет со временем, и нужно не полный заряд затвора, а до порогового значения. но я думаю для примерной оценки пойдет
Д
zvyozdnoenebo
Если кондёр в фильтре БП, то я б его на увеличил как минимум в пару раз. Кондеры берите что-то из ничикона или мацушиты. Хотя, тут больше от бюджета зависит. А ещё лучше скиньте кусок схемы, где они стоят
Благодарю за наводку
