YK

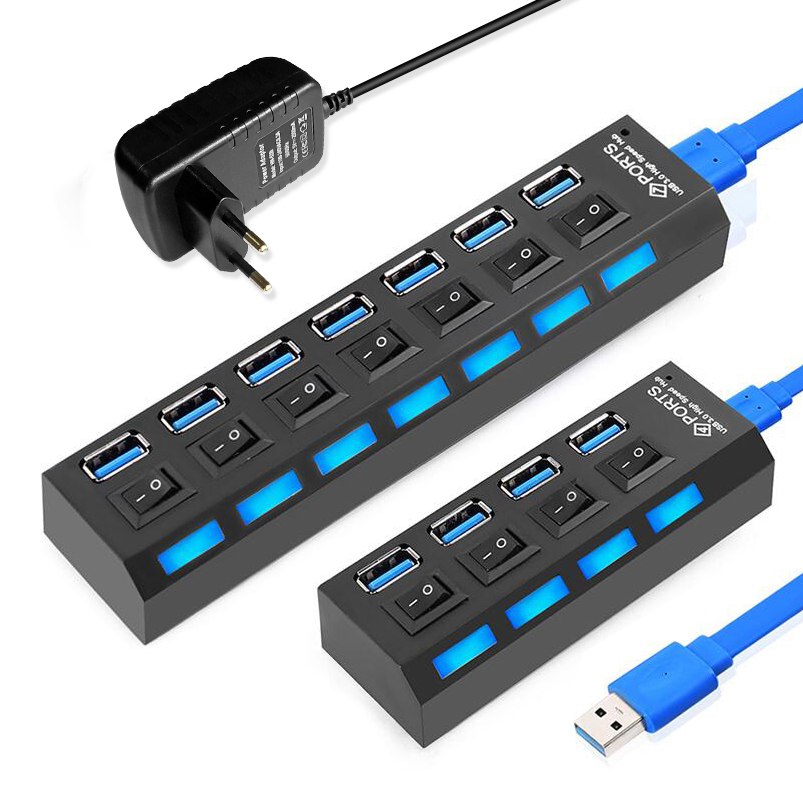

таким никто не пользовался с доп питанием?
https://aliexpress.ru/item/4000741330692.html
https://aliexpress.ru/item/4000741330692.html
Очищенные ссылки от @yegorkowalew:
* https://aliexpress.com/item/4000741330692.html
Size: a a a
2020 June 09
YS
матрица сканируется по очереди, там не бывает никакого между собой, а если замкнуть - то ничего не случится.
например:
на активной линии ОК, на рядах - подтяжка к высокому уровню (какой ряд с низким уровнем - соответствующая кнопка нажата)
на неактивной линии - подтяжка к высокому уровню или hi-z, без разницы
например:
на активной линии ОК, на рядах - подтяжка к высокому уровню (какой ряд с низким уровнем - соответствующая кнопка нажата)
на неактивной линии - подтяжка к высокому уровню или hi-z, без разницы
Не могу согласиться, но и продолжать времени нет. Но очень хотелось бы, чтобы никто не пытался пины одновременно настроенные на выход, а в той схеме их 6-ть "замыкать" без диодов.
То что можно предварительно перевести 5-ть пинов в z-состояния установить активный уровень на 6-м. И читать входы, это да.
Но вряд ли там такой код.
По этом и диоды стоят тчк
То что можно предварительно перевести 5-ть пинов в z-состояния установить активный уровень на 6-м. И читать входы, это да.
Но вряд ли там такой код.
По этом и диоды стоят тчк
T
Не могу согласиться, но и продолжать времени нет. Но очень хотелось бы, чтобы никто не пытался пины одновременно настроенные на выход, а в той схеме их 6-ть "замыкать" без диодов.
То что можно предварительно перевести 5-ть пинов в z-состояния установить активный уровень на 6-м. И читать входы, это да.
Но вряд ли там такой код.
По этом и диоды стоят тчк
То что можно предварительно перевести 5-ть пинов в z-состояния установить активный уровень на 6-м. И читать входы, это да.
Но вряд ли там такой код.
По этом и диоды стоят тчк
а какой там код? вот допустим, 6 выходов, все включены, как узнать какая кнопка нажата?
всё таки советую почитать ту статью, хоть поймешь как клавиатуры работают
всё таки советую почитать ту статью, хоть поймешь как клавиатуры работают
YS
а какой там код? вот допустим, 6 выходов, все включены, как узнать какая кнопка нажата?
всё таки советую почитать ту статью, хоть поймешь как клавиатуры работают
всё таки советую почитать ту статью, хоть поймешь как клавиатуры работают
Писал про конкретный вопрос "чатланина". Про его схему.
Статья в тему.
Но схема там другая. Там вообще несколько рабочих вариантов.
Вот вы батенька, выше явили не понимание разницы между z-состоянием выхода и подтяжкой.
Это таки может кого из советополучателей к греху подвигнуть, МК в жертву принести, т.с. процессу познания через не то место.
Статья в тему.
Но схема там другая. Там вообще несколько рабочих вариантов.
Вот вы батенька, выше явили не понимание разницы между z-состоянием выхода и подтяжкой.
Это таки может кого из советополучателей к греху подвигнуть, МК в жертву принести, т.с. процессу познания через не то место.
T
Писал про конкретный вопрос "чатланина". Про его схему.
Статья в тему.
Но схема там другая. Там вообще несколько рабочих вариантов.
Вот вы батенька, выше явили не понимание разницы между z-состоянием выхода и подтяжкой.
Это таки может кого из советополучателей к греху подвигнуть, МК в жертву принести, т.с. процессу познания через не то место.
Статья в тему.
Но схема там другая. Там вообще несколько рабочих вариантов.
Вот вы батенька, выше явили не понимание разницы между z-состоянием выхода и подтяжкой.
Это таки может кого из советополучателей к греху подвигнуть, МК в жертву принести, т.с. процессу познания через не то место.
ну так конкретный вопрос - зачем диод на каждой кнопке в матричной клавитуре.
ответ - чтобы не было ghosting.
и с чего ты взял, что я не понимаю разницу? я сказал, что неактивные линии - без разницы как деактивировать в таком случае - они не будут влиять при ОК на активной и подтяжке к высокому уровню на рядах.
ответ - чтобы не было ghosting.
и с чего ты взял, что я не понимаю разницу? я сказал, что неактивные линии - без разницы как деактивировать в таком случае - они не будут влиять при ОК на активной и подтяжке к высокому уровню на рядах.
YS
ну так конкретный вопрос - зачем диод на каждой кнопке в матричной клавитуре.
ответ - чтобы не было ghosting.
и с чего ты взял, что я не понимаю разницу? я сказал, что неактивные линии - без разницы как деактивировать в таком случае - они не будут влиять при ОК на активной и подтяжке к высокому уровню на рядах.
ответ - чтобы не было ghosting.
и с чего ты взял, что я не понимаю разницу? я сказал, что неактивные линии - без разницы как деактивировать в таком случае - они не будут влиять при ОК на активной и подтяжке к высокому уровню на рядах.
Просто если прочитать первоначальную схему и предположить что к ней есть рабочий код, то и мои ответы подходят как нельзя кстати)
Мир от всей Души.
Мир от всей Души.
T
Добрый день, подскажите пожалуйста.
Я собрался сделать матричную клавиатуру на ардуино, и возник такой вопрос, а нужен ли диод после кнопки?
На Хабре схема с диодом, в других местах без.
Я собрался сделать матричную клавиатуру на ардуино, и возник такой вопрос, а нужен ли диод после кнопки?
На Хабре схема с диодом, в других местах без.
можешь дать ссылку, откуда эта схема?
Д
можешь дать ссылку, откуда эта схема?
я сам её делал
T
я сам её делал
а откуда код для матричной клавиатуры?
Д
к коду пока не приступал)
R
Последовательно параллельное включение резисторов и ацп сможет хоть 200 клавиш
R
Только непонятно, зачем клавиатура на атмеге и зачем столько входов использовать, по вышеуказанной мной схеме
Д
Только непонятно, зачем клавиатура на атмеге и зачем столько входов использовать, по вышеуказанной мной схеме
а если не на атмеге, тогда на чем?
R
а если не на атмеге, тогда на чем?
Хороший вопрос
R
Может для этих целей есть специализированные микросхемы?
Д
не знаю, это мой первый опыт в создании клавиатуры.
знаком пока только с ардуино, искрой и стм. +с ардуино сейчас много людей работает (значит можно у кого поспрашивать что да как) по этому и решил здесь использовать её
знаком пока только с ардуино, искрой и стм. +с ардуино сейчас много людей работает (значит можно у кого поспрашивать что да как) по этому и решил здесь использовать её
R
не знаю, это мой первый опыт в создании клавиатуры.
знаком пока только с ардуино, искрой и стм. +с ардуино сейчас много людей работает (значит можно у кого поспрашивать что да как) по этому и решил здесь использовать её
знаком пока только с ардуино, искрой и стм. +с ардуино сейчас много людей работает (значит можно у кого поспрашивать что да как) по этому и решил здесь использовать её
А можно вопрос? Для чего тебе такие заморочки, хочется понять, как собрать клавиатуру?
Д
хочется собрать клаву для авиасимулятора. CDU B737B
