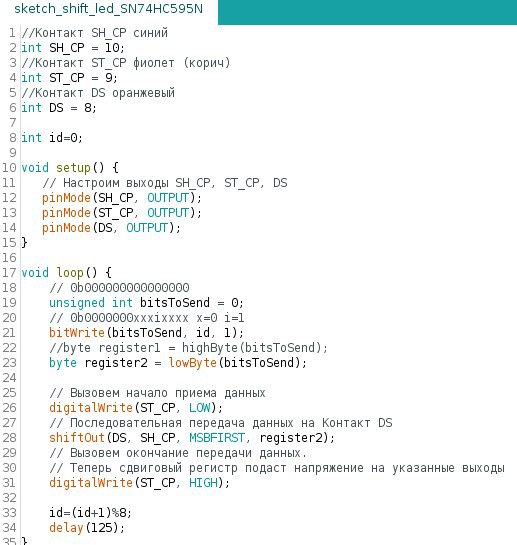

Кто-нибудь шарит в сдвиговом регистре 74HC595 ? Он у меня умудряется работать вообще без подключения земли от ардуино... Как это возможно?
Правильно работать как запрограммировал или хаотично?
KG
Правильно работать как запрограммировал или хаотично?
Правильно!
СT
OE постоянно держться вниз?
KG
что такое ОЕ?
СT
output enable
СT

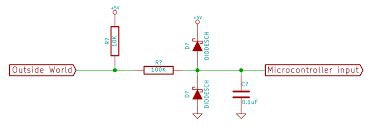

предполагаю, что там есть диоды для защиты от ESD
СT
OE на минус
RESET на плюс
от них запитка
RESET на плюс
от них запитка
СT

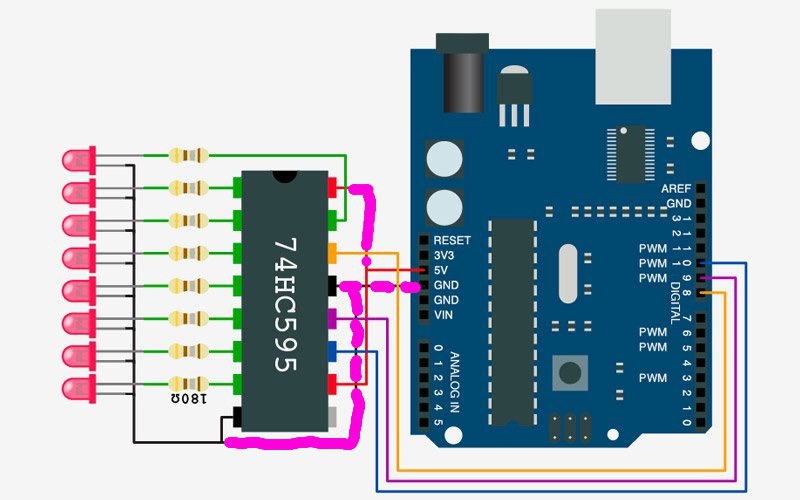

на рисунке OE (13 пин) отрезан
СT
Тут же он подключен
СT

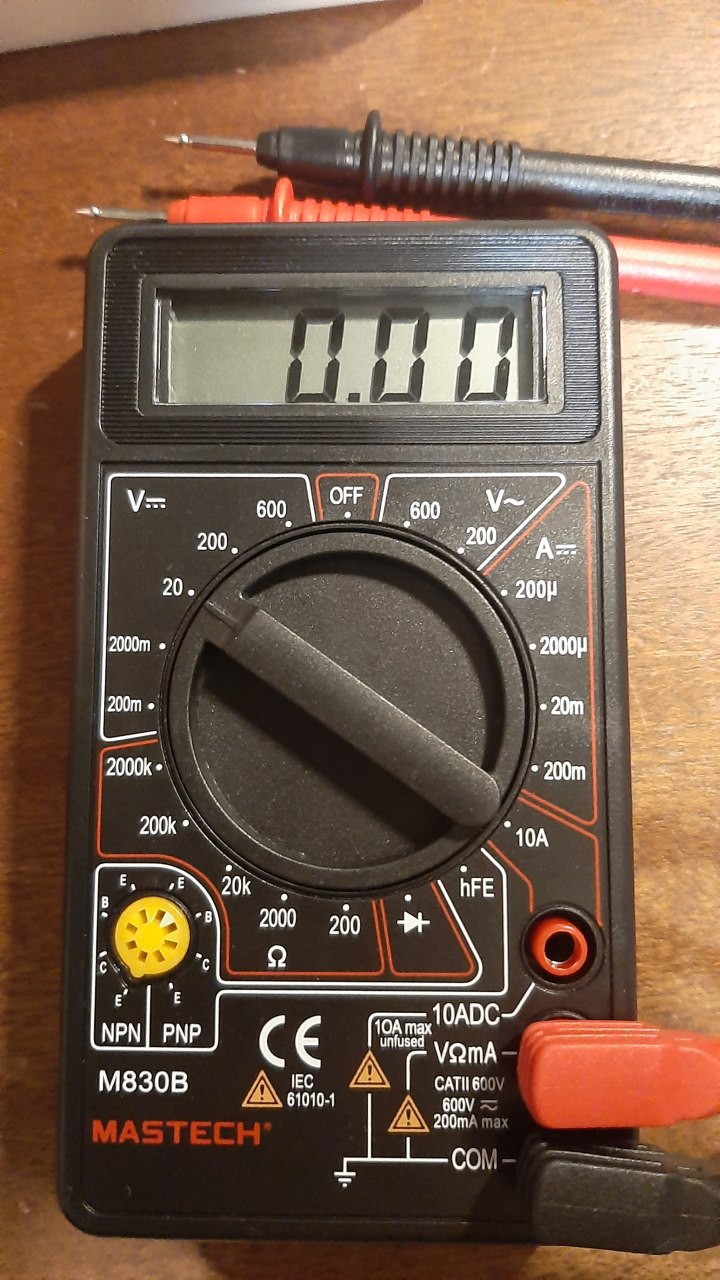

мультиметр есть?
KG
мультиметр есть?
СT
измерьте напряжение на VCC (8) и GND (16) hc595
СT
а потом на 13 и 10 пинах
KG
на рисунке OE (13 пин) отрезан

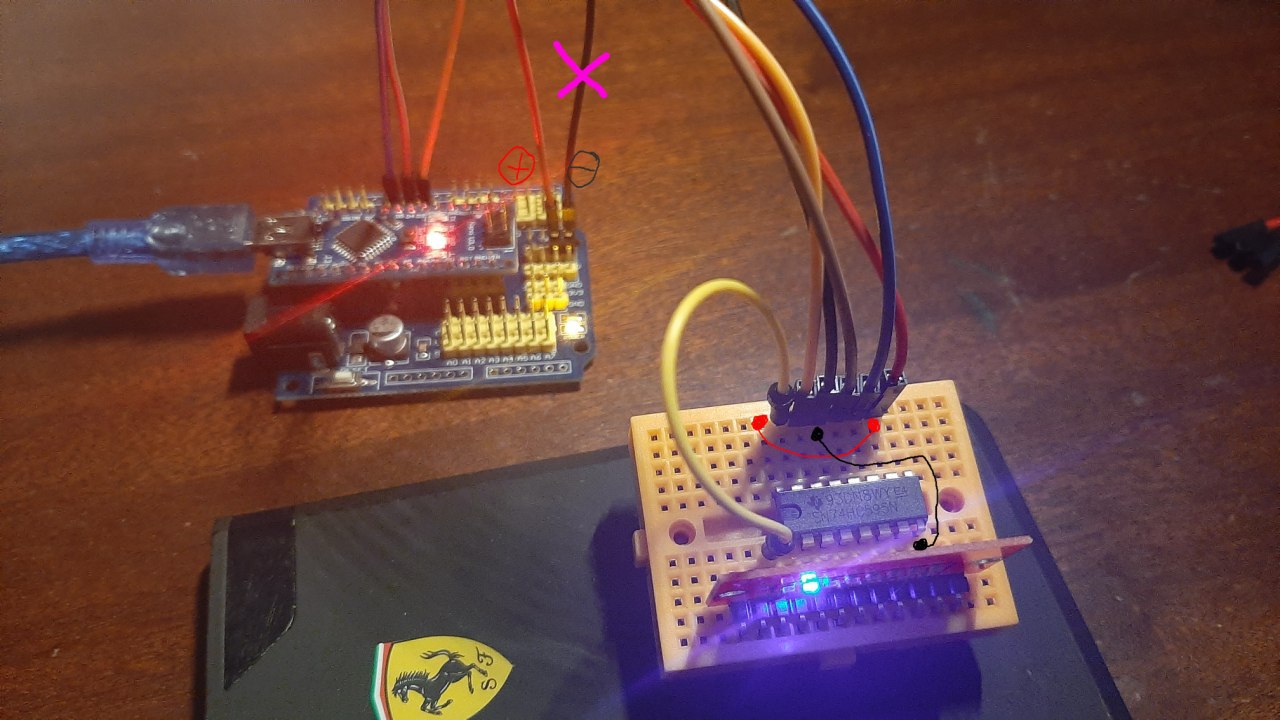

рисунок и видео совпадет. Фиолетовым замазал что я вычеркнул
KG
а причём вообще 13й пин?
СT
он не подключен совсем?
