A
попробуй формулировать типа
сгорело ВОТ ЭТО, как при помощи вот это ( тут список) сделать что бы оно работало
сгорело ВОТ ЭТО, как при помощи вот это ( тут список) сделать что бы оно работало
Size: a a a
2020 July 23
A
а то сиди тут всматривайся в кофейную гущю с целью выяснения что у тебя там
В
Никого не троллю, спросил о возможности заменить биполяры полевиками. Насколько мне позволяют мои знания, входной сигнал и в Африке входной сигнал. Но могут быть нюансы. Вот о них бы поподробней.
D
Валерий
Никого не троллю, спросил о возможности заменить биполяры полевиками. Насколько мне позволяют мои знания, входной сигнал и в Африке входной сигнал. Но могут быть нюансы. Вот о них бы поподробней.
управление транзисторами не менее важно, почитай подробнее чем типы транзисторов отличаются - картина в голове прояснится
СT
на биполярных так
СT
на mosfet так
СT
+/-
надо смотреть конкретный бп, прорисовать схему драйверов, посмотреть что за контроллер ШИМ
надо смотреть конкретный бп, прорисовать схему драйверов, посмотреть что за контроллер ШИМ
A
Валерий
Никого не троллю, спросил о возможности заменить биполяры полевиками. Насколько мне позволяют мои знания, входной сигнал и в Африке входной сигнал. Но могут быть нюансы. Вот о них бы поподробней.
От биполярного транзистора полевой транзистор отличается, во-первых, принципом действия: в биполярном транзисторе управление выходным сигналом производится входным током, а в полевом транзисторе — входным напряжением или электрическим полем.
СT
возможно, подстроить dead time и или ещё что-то
A
если откроется то и ништяк
В
Классический ИБП АТХ с tl494, может работать с полевиками в качестве ключей? По моему ясней вопроса не сформулировать.
СT
Драйвера переделать надо
СT
возможно трансформатор управляющий заменить или перемотать
В
Драйвера переделать надо
Как именно?
СT
Выше два скрина скинул
СT
но это приблизительно, потому что тут другое включение силовых ключей, без искуственной центральной точки на конденсаторах
СT
Валерий
Как именно?
В
Спасибо, буду копать дальше.
СT
Валерий
Как именно?
для начала надо понять, какое напряжение выдаёт управляющий трансформатор. если там меньше 10..15В (нужно посмотреть сколько там нужна на завтор ваших подавать, что бы они полностью открылись), то его не хватит
и его нужно или перемотать, или заменить.
и его нужно или перемотать, или заменить.
СT

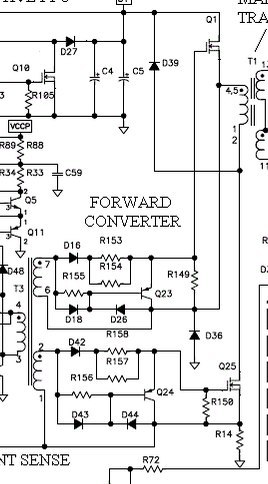

управляющий я имею в виду, который тут обозначен как T3
