S
И конденсаторы там зачем?
Size: a a a
2020 July 27
R
Как только будет ясно, что и как в самом роботе, то пульт повторять уже не будет необходимости. Достаточно на ночь... шучу, сделать плату с передатчиком и подключить к ардуине
СT
И конденсаторы там зачем?
возле кнопок резисторы, маркировка 103, 10 кОм
конденсаторы по питанию - для фильтрации помех по питанию
а так же в радио тракте - для работы схемы тракта
конденсаторы по питанию - для фильтрации помех по питанию
а так же в радио тракте - для работы схемы тракта
R
В неизвестный пульт я бы не совал транзисторы
R
Самое тупое всегда работает - ставишь на каждую кнопку по релюшке и у тебя развязано все
СT
для правого поля подойдёт схема типа такой, где область в штрихотке - это что внутри ИМС пульта
транзистор любой аналогичный, bc500-какой-то так что писали выше подойдёт, главное такой же проводимости
транзистор любой аналогичный, bc500-какой-то так что писали выше подойдёт, главное такой же проводимости
R
Угадает или нет? интрига
СT
можно ещё попробовать просто диоды поставить
анодом в сторону кнопки, катодом в сторону пина ардуины
при 0 на пине ардуины - кнопка нажата,
при 1 - отпущена
можно попробовать, но может не хватить падения на диоде.
анодом в сторону кнопки, катодом в сторону пина ардуины
при 0 на пине ардуины - кнопка нажата,
при 1 - отпущена
можно попробовать, но может не хватить падения на диоде.
R
Разобранное устройство одной ногой на помойке😁
R
Я бы взял 8-ми канальный блок реле и голову бы не морочил
СT
В неизвестный пульт я бы не совал транзисторы
Вот с этим согласен, надо разрисовывать схему. Т.к. кнопки как угодно можно подключить.
R
Вот всегда нужно идти по пути наименьшего сопротивления, задача не та, чтобы голову напрягать
S
рисуйте схему, у вас плата, мне лень по фото это делать

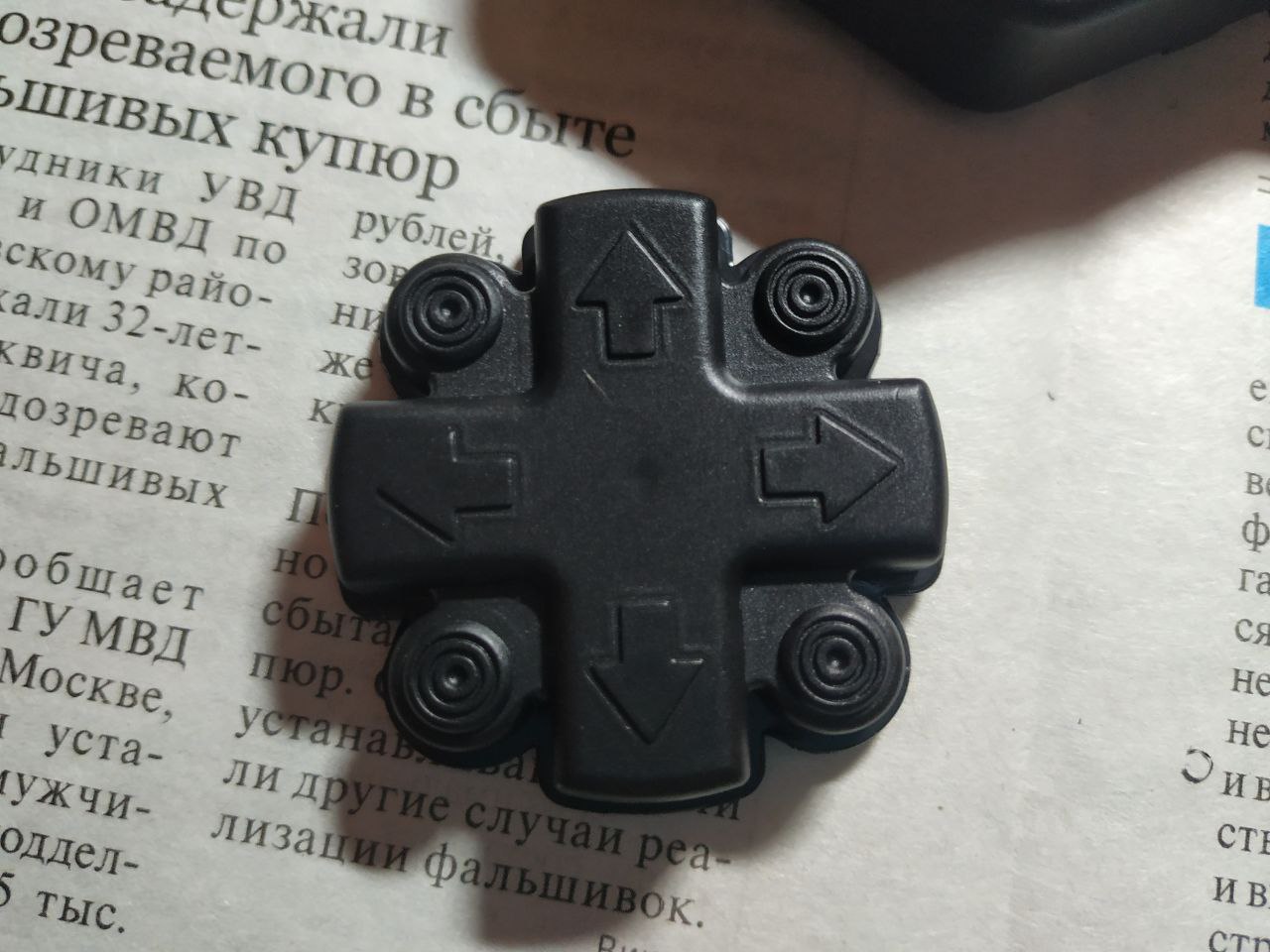

Похоже так крестовина подключена 🙄
S
По трем проводам
СT
разберите на всякий, может там приёмник и МК на отдельной плате, тогда её можно отключить и управлять силовой частью чем-то другим
СT
нижняя линия не подключена к минусу?
при включенном пульте там сколько напряжение?
при включенном пульте там сколько напряжение?
R
nrf24l01 например, из готовых решений поставить.
Все равно дальность не более 20метров у твоего пульта оригинального
Все равно дальность не более 20метров у твоего пульта оригинального
S
нижняя линия не подключена к минусу?
при включенном пульте там сколько напряжение?
при включенном пульте там сколько напряжение?
Нуль. Но наверное если кнопку замкнуть, будет иначе )
СT
пока что я предполагаю так
ИМС опрашивает линии от кнопок (верхние две на схеме)
при этом подаёт напряжение на нижнюю.
если без подачи на нижнюю есть сигнал - значит нажата одна клавиша,
а если без подачи нет сигнала, а с подачей есть - значит другая
ИМС опрашивает линии от кнопок (верхние две на схеме)
при этом подаёт напряжение на нижнюю.
если без подачи на нижнюю есть сигнал - значит нажата одна клавиша,
а если без подачи нет сигнала, а с подачей есть - значит другая
R
разберите на всякий, может там приёмник и МК на отдельной плате, тогда её можно отключить и управлять силовой частью чем-то другим
а приемник полюбому имеет плату управления) и силовая часть отдельно, с высокой степенью вероятности
