Во всех есть, но это просто вывод на 3.3. а мне надо понизить именно digitalWrite
Уже ответили же. Делитель, последовательные диоды, преобразователи уровней еа полевиках, понизить питание МК.
D

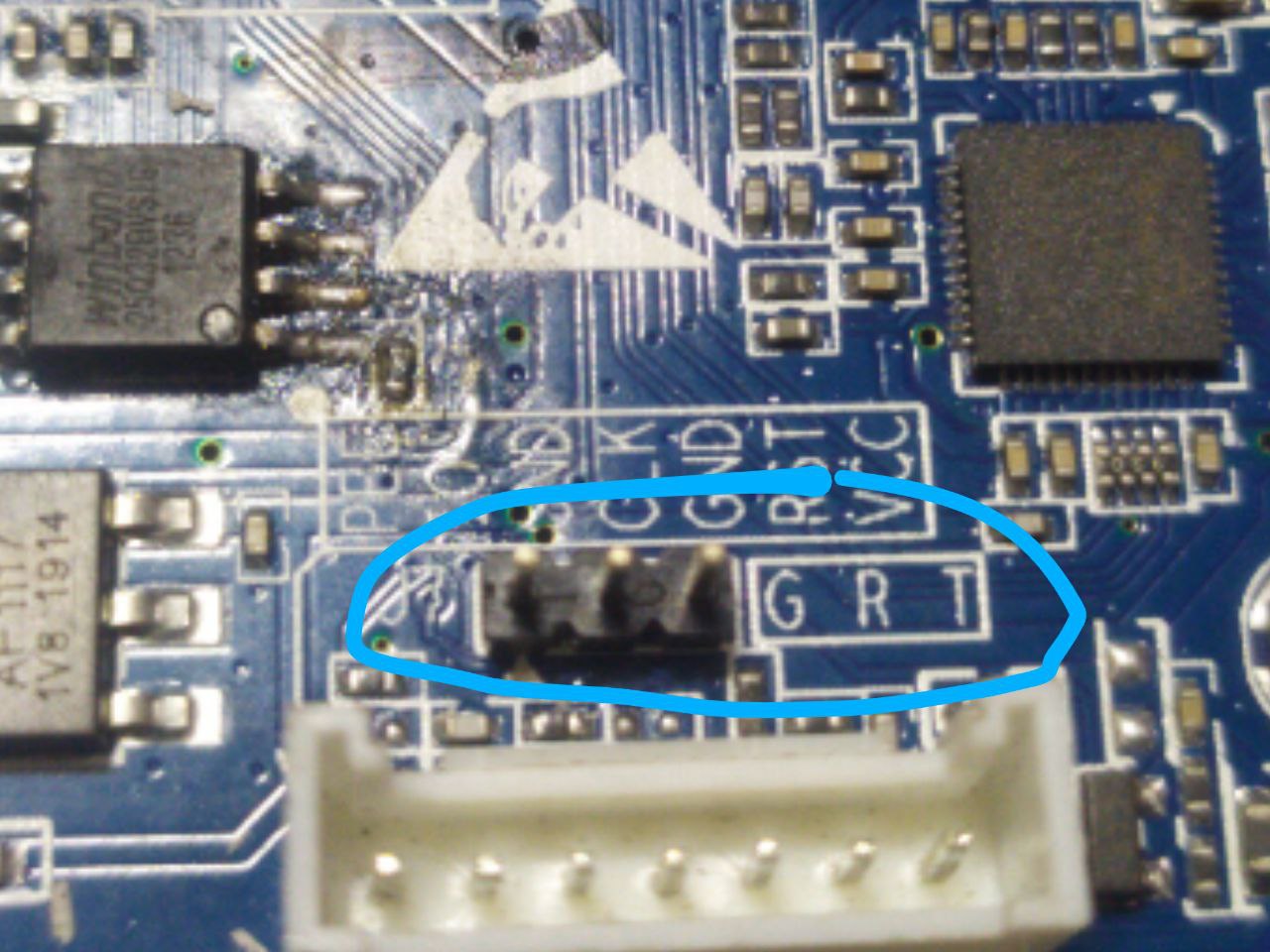

наличие 5V на RX и 3.2V на Тx норма?
D
нее, чувствую даже с конкретными ответами тут диалог сообщений на 200-300 растянется, пойду читать 😂
D
СT
Во всех есть, но это просто вывод на 3.3. а мне надо понизить именно digitalWrite
Я так понимаю вы там с пультом тем продолжаете?
S
Я так понимаю вы там с пультом тем продолжаете?
🤷🏼♂️
СT
Я ему предлагал такую схему, но что-то не особо работает.
СT

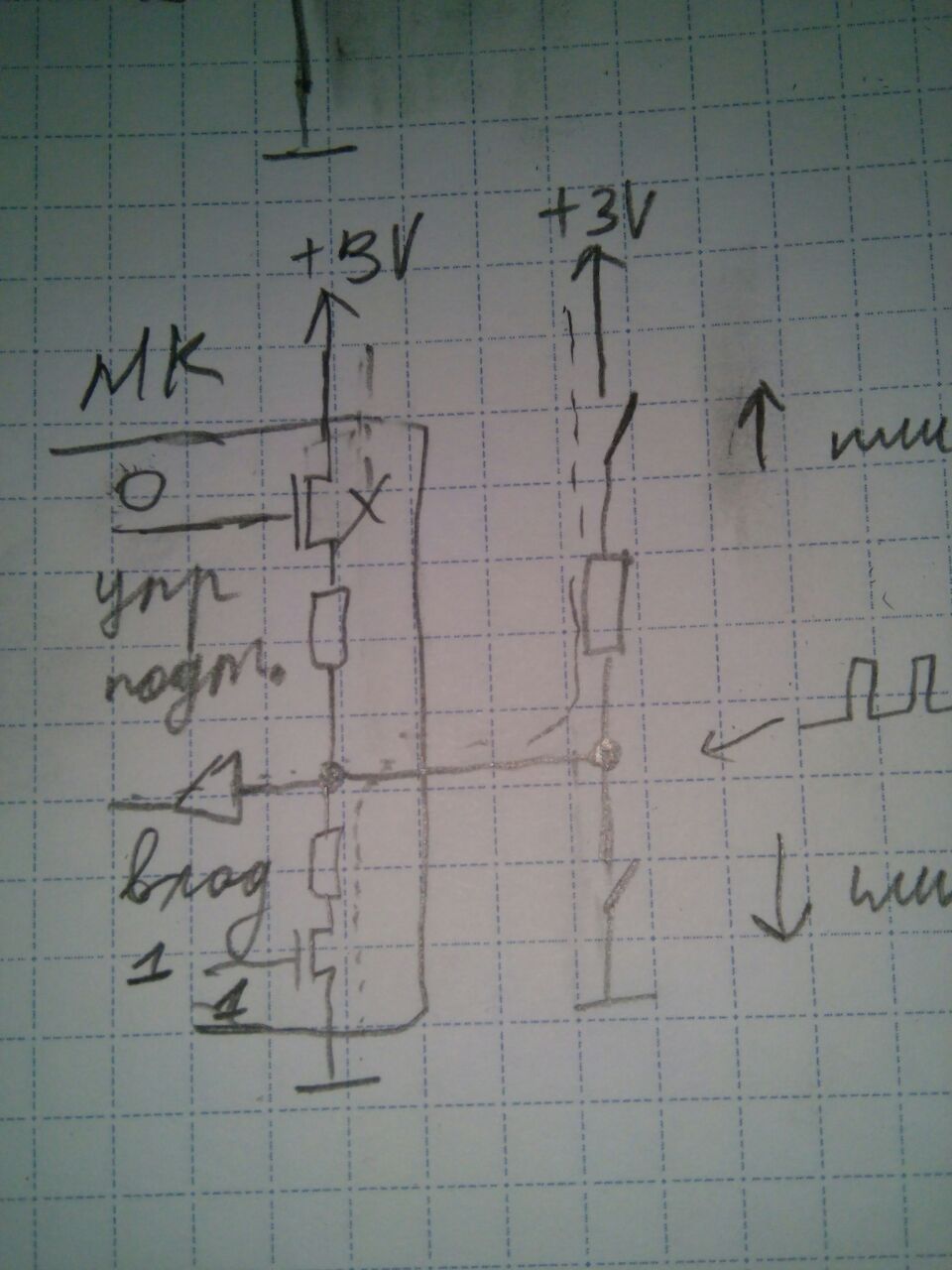

Мк на пульте как-то вот так кнопки на крестовине опрашивает, остальные просто с pull up
СT
Damir
наличие 5V на RX и 3.2V на Тx норма?
на TX должно присутствовать напряжение, в режиме idle (когда не происходит передача) там лог.1
На RX возможно подтяжка.
Если 5В, то возможно ему можно туда uart ttl с 5В лог уровнями подавать,
но я бы не рисковал.
На RX возможно подтяжка.
Если 5В, то возможно ему можно туда uart ttl с 5В лог уровнями подавать,
но я бы не рисковал.
СT
Слева электроника пульта, которая питается от батареек и там 3В, справа ардуина, которая должна делать вид, что нажимает кнопки.
Что-то тут может быть неправильно?
Что-то тут может быть неправильно?
S
все правильно, я не говорил что не правильно )
СT
но там же что-то нестабильно работало?)
S
но там же что-то нестабильно работало?)
да, но у меня нет в наличии pnp транзисторов. Я решил напрямую от ардуины управлять. зачем вообще там транзисторы?
СT
номиналы делителя справа надо подобрать так, что бы:
а) получить где-то 2.8В на его выходе
б) что бы не перегрузить вывод arduino (20мА что ли)
(5 / 0.02 = 250 (Ом) суммарное сопротивление не меньше этого)
в) что бы его хватило "перетянуть" внутренние pull up и pull down.
а) получить где-то 2.8В на его выходе
б) что бы не перегрузить вывод arduino (20мА что ли)
(5 / 0.02 = 250 (Ом) суммарное сопротивление не меньше этого)
в) что бы его хватило "перетянуть" внутренние pull up и pull down.
S
номиналы делителя справа надо подобрать так, что бы:
а) получить где-то 2.8В на его выходе
б) что бы не перегрузить вывод arduino (20мА что ли)
(5 / 0.02 = 250 (Ом) суммарное сопротивление не меньше этого)
в) что бы его хватило "перетянуть" внутренние pull up и pull down.
а) получить где-то 2.8В на его выходе
б) что бы не перегрузить вывод arduino (20мА что ли)
(5 / 0.02 = 250 (Ом) суммарное сопротивление не меньше этого)
в) что бы его хватило "перетянуть" внутренние pull up и pull down.
я пробовал источником питания через резистор 10к подавать 2 вольта - срабатывает
СT
И - идеально
а через 10к на общий тоже срабатывает?
только в коде нужно будет жонглировать pinMode либо свою "библиотеку" запилить
а через 10к на общий тоже срабатывает?
только в коде нужно будет жонглировать pinMode либо свою "библиотеку" запилить
S
Сегодня выборы Инквизитора
Замеченные в ереси лишаются права голоса
Отдано 11 голосов
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
Замеченные в ереси лишаются права голоса
Отдано 11 голосов
Для голосования написать @SpanishInquisitionBot команду start (впереди слеш)
Или отдай свой голос тут:
S
И - идеально
а через 10к на общий тоже срабатывает?
только в коде нужно будет жонглировать pinMode либо свою "библиотеку" запилить
а через 10к на общий тоже срабатывает?
только в коде нужно будет жонглировать pinMode либо свою "библиотеку" запилить
что значит: на общий? источник питания был подклчен к минусовой клемме, а плюсовой я тыкал прямо после кнопки
