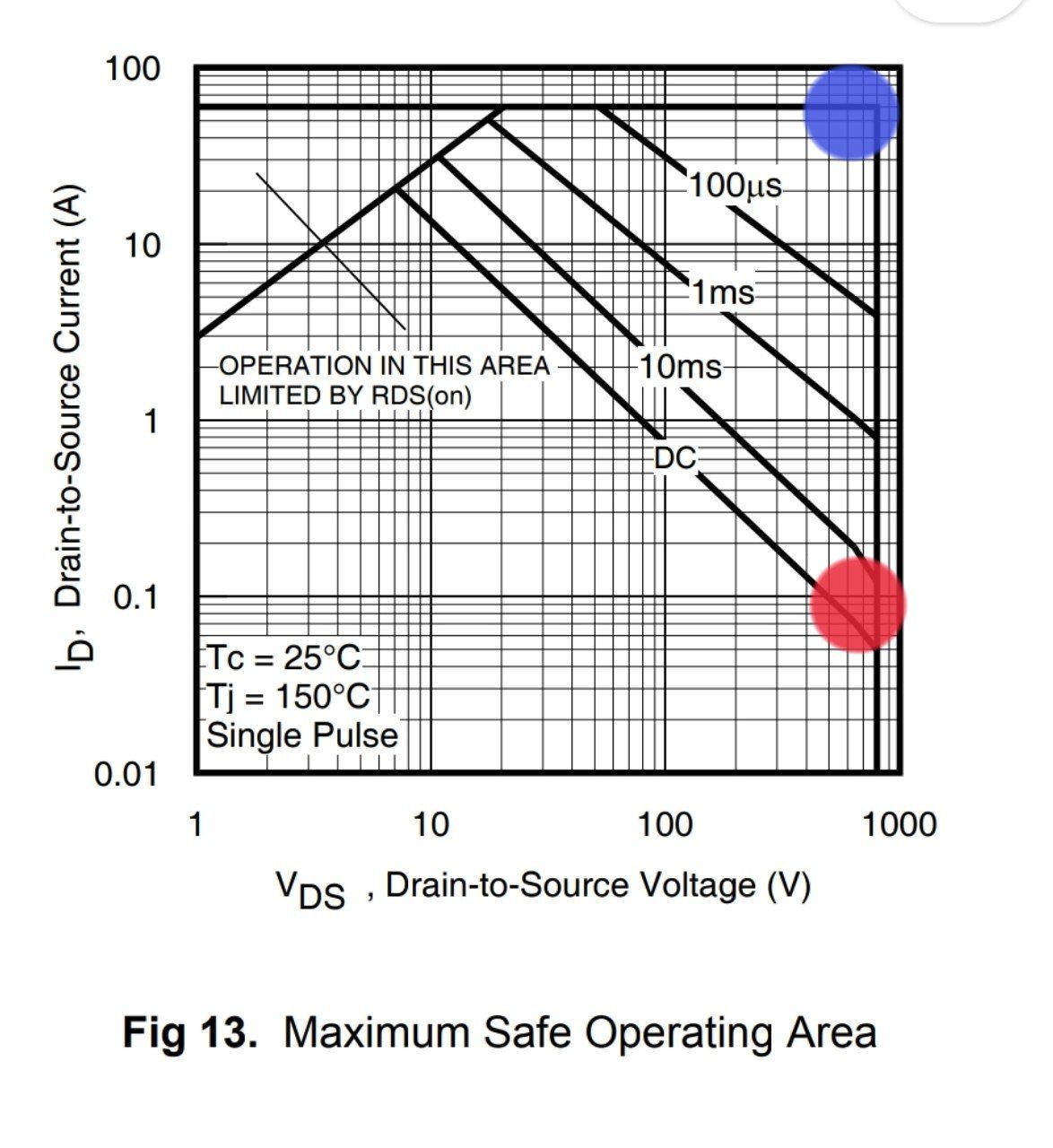

ты совсем неправильно понимаешь этот график

а как надо?

21:03пожаловаться #1

kГ

Defragmented Panda

это не напряжение на закрытом транзисторе, это его линейный режим, когда на нем, скажем, 200в, и при этом он проводит ток в 2А

в ключевом режиме он постоянно будет болтаться в зоне "limited by RDon"

Потому что он открыт полностью, и падение на нем - резистивное на сопротивлении канала

на том же IRFP460 с его 0.27ом - при 10А будет падать 2.7в

ОлегЪ in Анархическая электроника

21:04пожаловаться #2

у пылесоса запитанного от инвертора будут пики более 400в?

Вполне, и за кВ перевалить может от самоиндукции

21:05пожаловаться #3

ты совсем неправильно понимаешь этот график

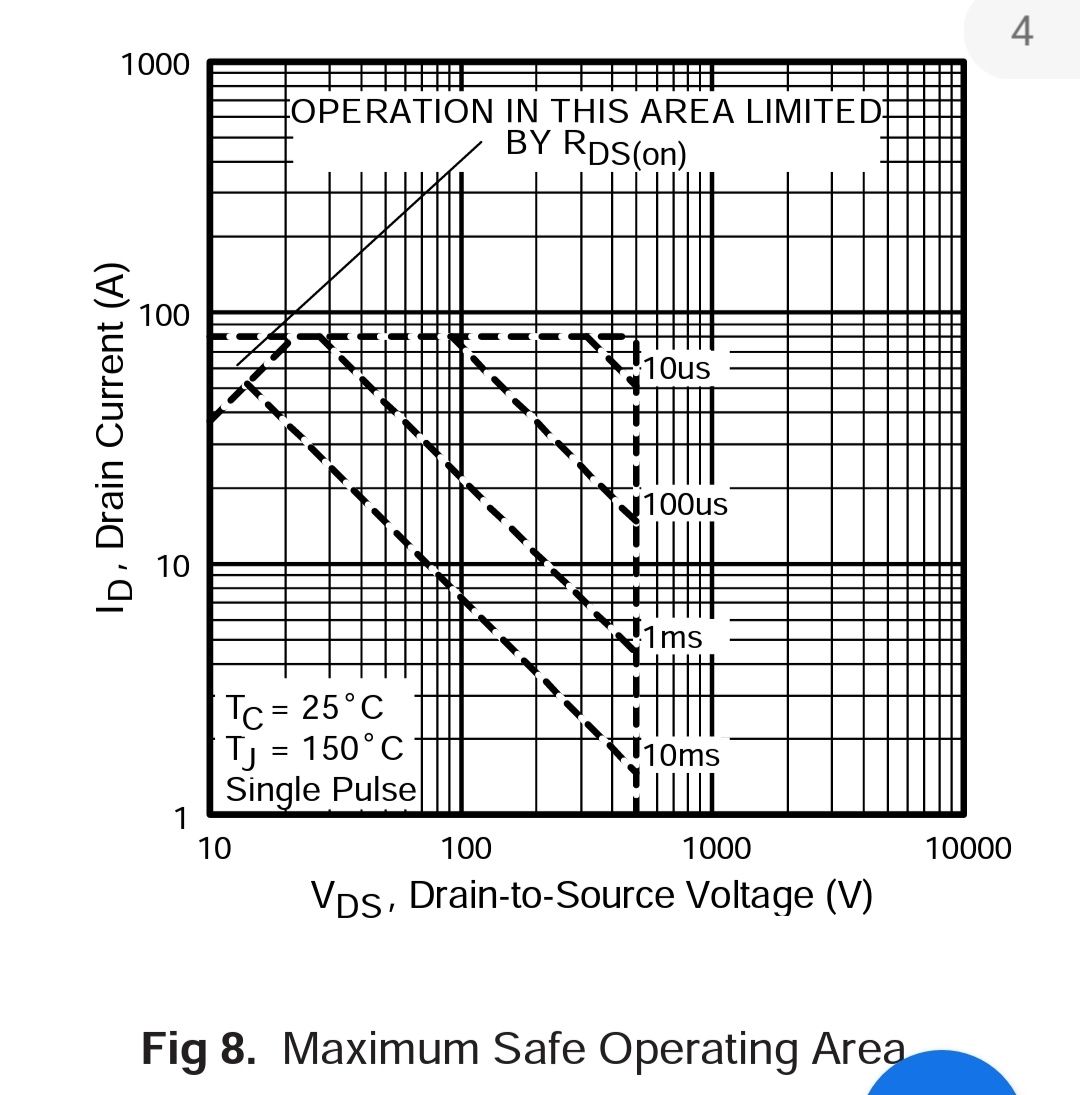

Данный график у irfp460a говорит, что при 500 вольтах безопасная зона это 10мс и около 2х ампер? В линейном режиме?

21:06пожаловаться #4

kГ

Данный график у irfp460a говорит, что при 500 вольтах безопасная зона это 10мс и около 2х ампер? В линейном режиме?

да, это 1КВт тепла

Defragmented Panda in Анархическая электроника

21:06пожаловаться #5

т.е. это просто перегрев тогда имелся ввиду?

у привильно открываемого транзистора перегрев намного меньше

ОлегЪ in Анархическая электроника

21:06пожаловаться #6

Данный график у irfp460a говорит, что при 500 вольтах безопасная зона это 10мс и около 2х ампер? В линейном режиме?

На Хабре надавно был ИБП на стм, не смотрел?

21:06пожаловаться #7

kГ

Defragmented Panda

т.е. это просто перегрев тогда имелся ввиду?

у привильно открываемого транзистора перегрев намного меньше

именно

Defragmented Panda in Анархическая электроника

21:06пожаловаться #8

именно

ну ппц

21:07пожаловаться #9

да, это 1КВт тепла

ничоси

21:07пожаловаться #10

kГ

ничоси

ну 500в * 2А 🤷‍♂️

21:07пожаловаться #11

ОлегЪ

На Хабре надавно был ИБП на стм, не смотрел?

не видел

ОлегЪ in Анархическая электроника

21:07пожаловаться #12

ничоси

Igbt специально придумали под твою задачу

21:07пожаловаться #13

да, это 1КВт тепла

А как понять, что значит болтается в той верхней зоне?

21:08пожаловаться #14

То есть от частого ногодрыга он не греется...

21:09пожаловаться #15

kГ

А как понять, что значит болтается в той верхней зоне?

закон Ома, MOSFET только в аудиоусилках работают в линейном режиме, в БП их стараются переключать как можно быстрее, в момент переключения как раз и возникает этот линейный режим

21:09пожаловаться #16

10мкс это довольно высокая частота однако
