Ребятки, привет.

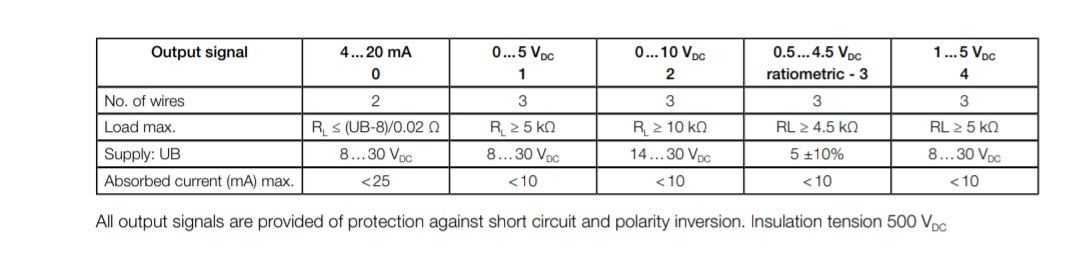

Есть вот такой вот датчик например, здесь указано Load max 5,10, 4.5 кОм.
Что это за параметр?
Правильно ли я понимаю, что это что-то типа сопротивление выхода датчика?

чем меньше сопротивление, тем больше нагрузка (ток, мощность) при постоянном напряжении

Тут вот в чем дело


Есть АЦП 3.3В, нужно иметь возможность подключить такие датчики (0..5, или 0..10В).
Первое что пришло в голову, это делитель напряжения, но сразу вопрос, ведь сопротивление самого датчика будет частью сопротивления плеча, и от того, будет ли оно 4.5кОм или 10кОм делитель будет давать разное напряжение. Если взять очень большое сопротивление делителя, типа 100кОМ, то врать начинает уже сам АЦП.

Или я ошибаюсь?

R(L) - это сопротивление нагрузки, оно не должно быть меньше 5 кОм на 5В и 10 кОм на 10В

т.е. суммарное сопротивлени делителя (к краям, к которым подключен датчик) не должно быть меньше 5 (10) кОм

Ага.🤔

симулятор показывает:

для BJT транзистора в ключевом режиме имеет смысл установить подтяжку база-земля, 100ом.

без нее он постоянно в полу-открытом режиме, даже при значительном AC токе базы

насколько это похоже на реальность?

Ну да, что-то такое есть

Электроник

Монтаж же

Кривой, при этом

Естественно. Где разъемы питания, где точки крепления?😬

Мыл?

Не в том суть

Мыл изопропилом и палировал 3м но это было год назад

Может опять помутнели
