DP
Да, вот только это клавиатура без нумпада( Чувствую придётся дебажить где что находится.
а шлейф поближе фоткните плиз
Size: a a a
2021 January 15
SB

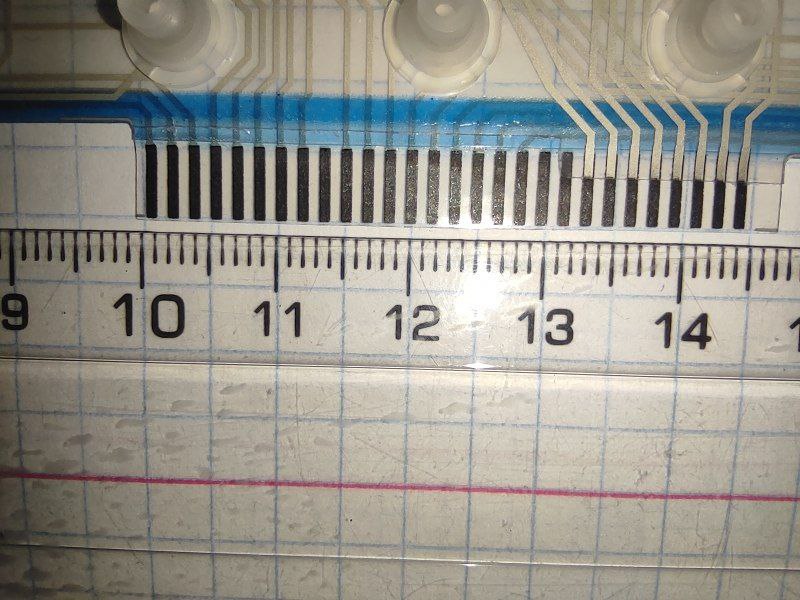

а шлейф поближе фоткните плиз
DP
8х17 какая то )
DP
вроде по шлейфу
DP
звонить в любом случае )
DT

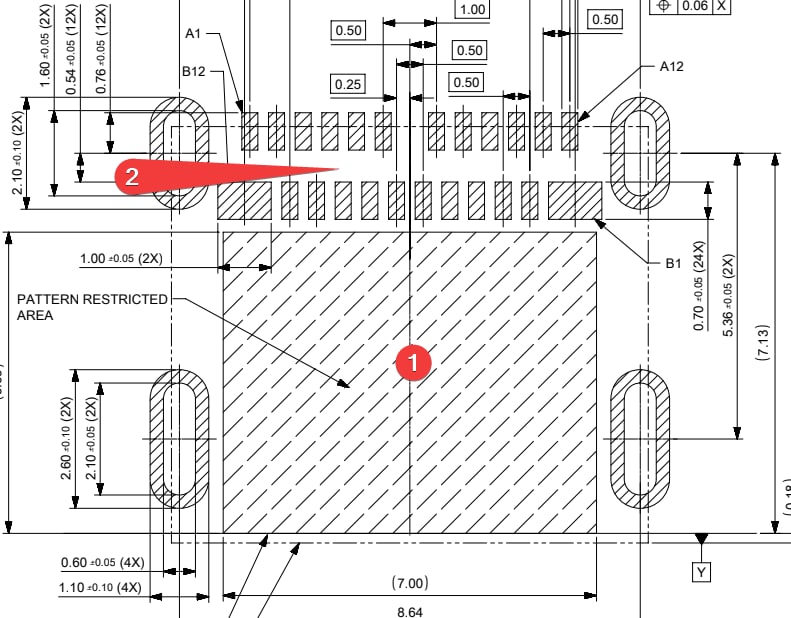

а скажите, насколько грешно делать трейсы в зоне 1? просто Резонит в стандарте не сможет сделать переходное отверстие в зоне 2
t
а скажите, насколько грешно делать трейсы в зоне 1? просто Резонит в стандарте не сможет сделать переходное отверстие в зоне 2
дык у тебя ж там корпус будет прилегать
DT
DT
получается, грешно
t
написано не лезь значит не лезь
t
получается, грешно
посмотри как сделано в других устройствах
t
купи копеечный переходник и расковыряй
DT
ну на продвинутых нормах там влезает
t
дорожки 0.05мм?
t
можно и 0.1 но пускатт между падов если только и вон в ту серединку, штуки 4
t
5 пробелов и 4 дороги, все по 0.1, итого 0.9
t
а скажите, насколько грешно делать трейсы в зоне 1? просто Резонит в стандарте не сможет сделать переходное отверстие в зоне 2
а нахрена тебе это сдалось?
t
все, что мельче 0.1 это уже за пределами хэндмэйда. Засвечивать фотоэмульсию при сдвиге 0.0125мм еще можно, но лазер еще должен такую точку уметь и да, ширина дорожки не должна быть меньше высоты фольги, иначе отрываться будет.
Экономически нецелесообразно в такой мелкоте что-то проектировать и делать.
Экономически нецелесообразно в такой мелкоте что-то проектировать и делать.
t
фольга
18мкм = 0.018мм
35мкм = 0.035мм
50мкм = 0.05мм
18мкм = 0.018мм
35мкм = 0.035мм
50мкм = 0.05мм
