Всем здравствуйте. Просветите, пожалуйста, как решить проблему недостатка питания от usb порта компьютера?

Есть Arduino uno с cnc shield  и драйверами drv8825. 4 двигателя Nema 17.

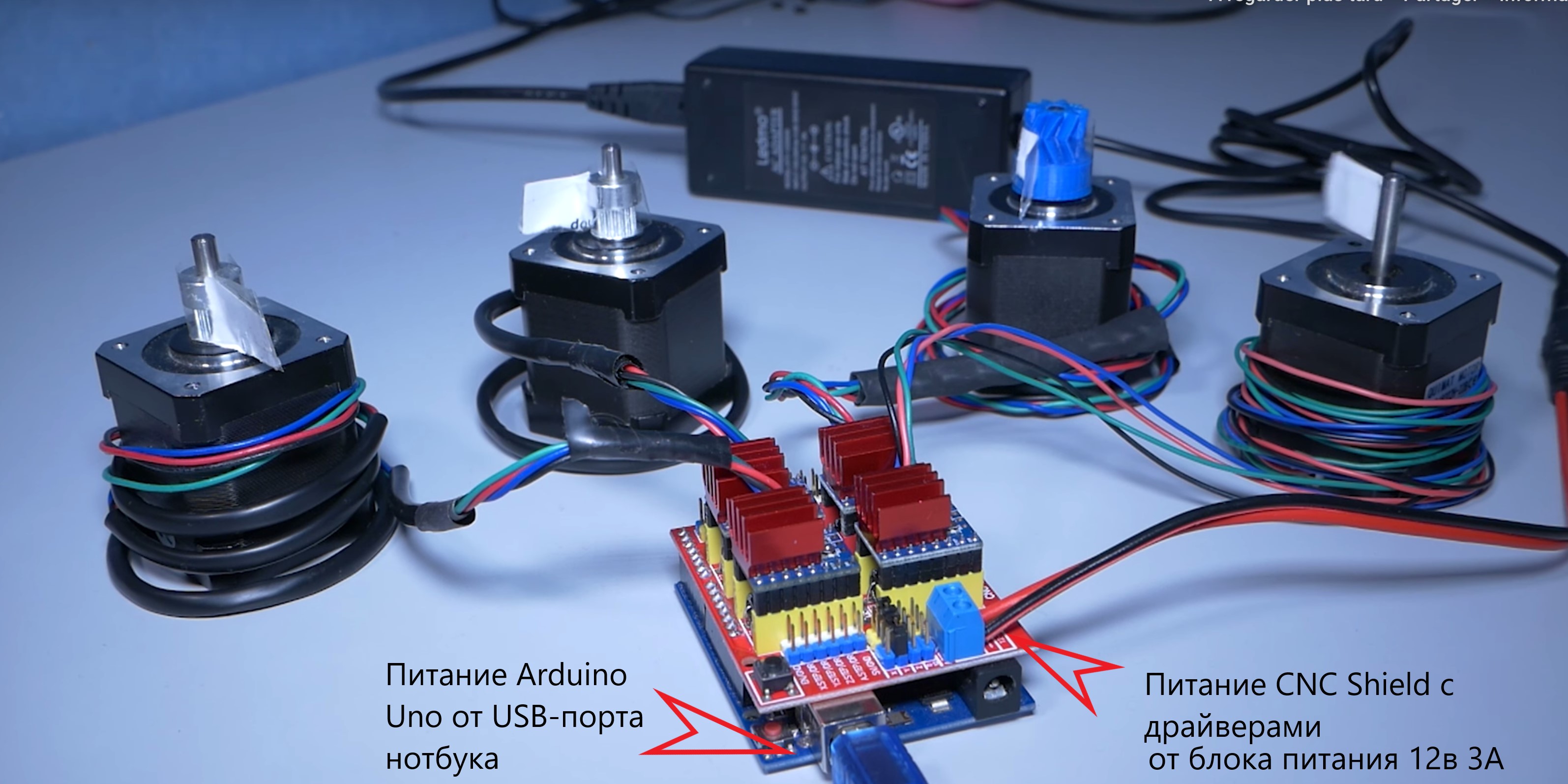

Питание шилда идёт напрямую от блока питания. Сама плата Arduino питается от usb порта ноутбука. При подключении двух двигателей, они крутятся как надо, при включении 3 и 4 уже питания не хватает.

Как исправить ситуацию? Поможет ли активный usb-хаб со своим блоком питания?

поможет опубликование схемы подключения двигателей и ардуино :)

содержательно :)

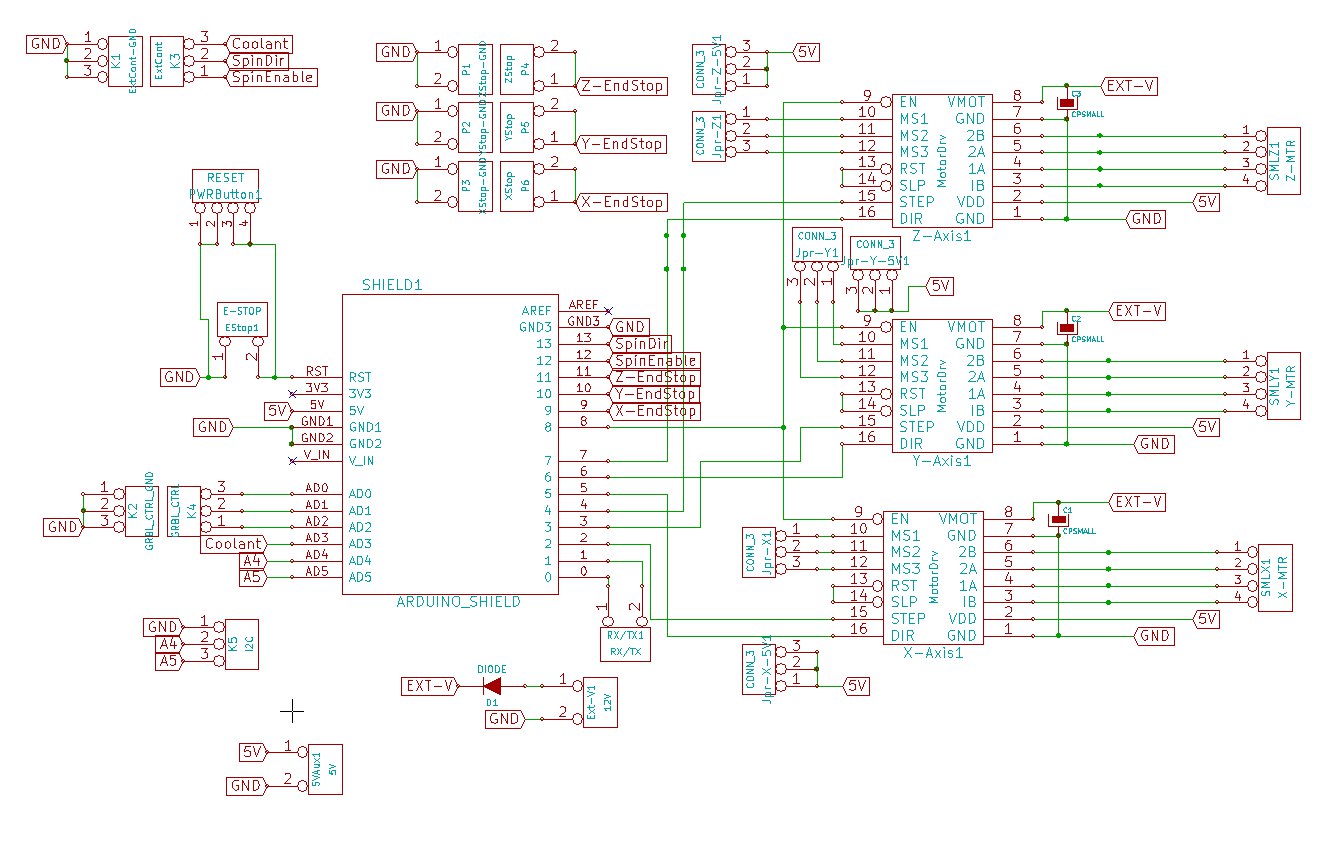

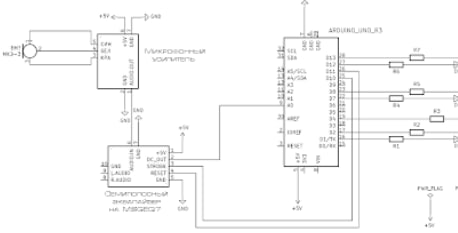

Под схемой я имел ввиду что то типа такого:

Сорри, я новичок совсем. И по сути дальше этой сборки вряд-ли углублюсь в ардуиностроение)

Плата - Arduino uno
На ней - Cnc shield v 3
На шилде - 4 драйвера drv 8825 и 4 шаговых двигателя Nema 17

И сейчас схему ещё найду

Всем здравствуйте. Просветите, пожалуйста, как решить проблему недостатка питания от usb порта компьютера?

Есть Arduino uno с cnc shield  и драйверами drv8825. 4 двигателя Nema 17.

Питание шилда идёт напрямую от блока питания. Сама плата Arduino питается от usb порта ноутбука. При подключении двух двигателей, они крутятся как надо, при включении 3 и 4 уже питания не хватает.

Как исправить ситуацию? Поможет ли активный usb-хаб со своим блоком питания?

@Ddmaxi ты выбрал путь захвата ресурсов и личной выгоды, для себя и своих близких. Ты лишь человек.
Чтобы убрать этот недостаток необходимо понять, что только сплотившись с другими подобными ты и мы все выживем в этом мире, где конкуренция убивает. Убивает стремление личного обогащения, стремление получить ВСЕ.

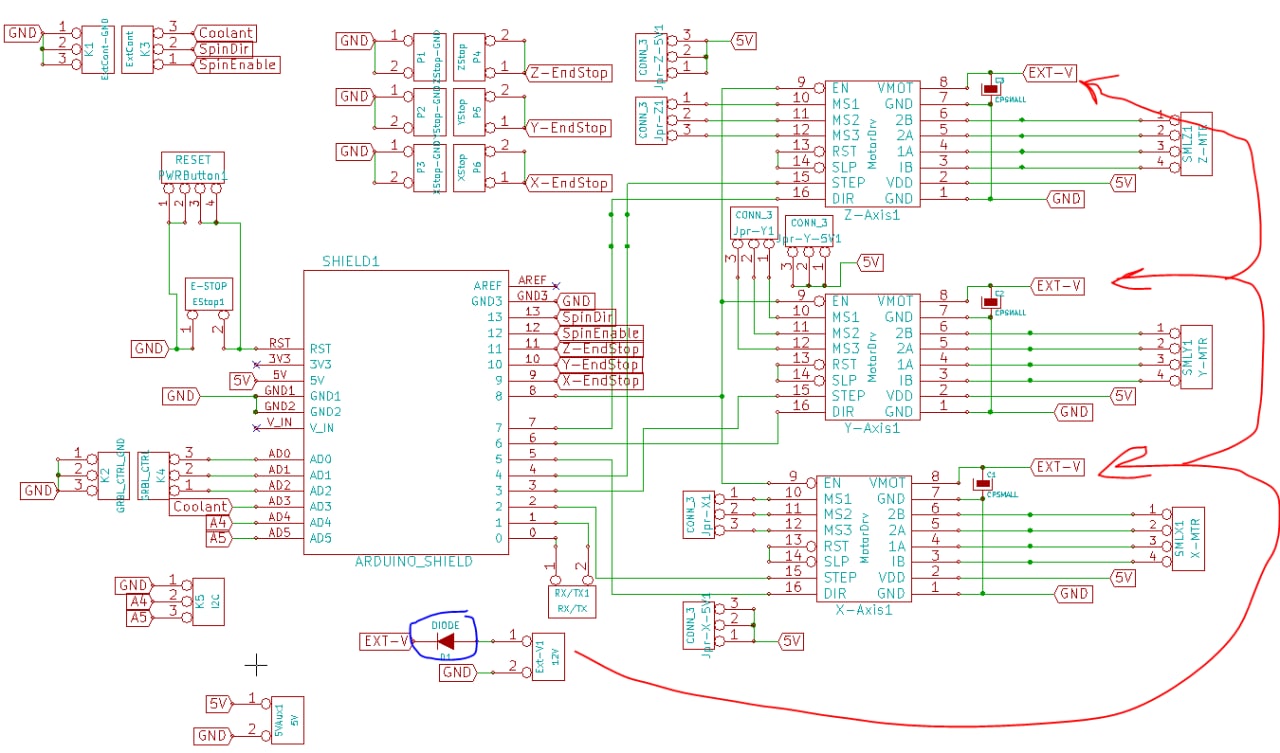

Судя по всему действительно питание драйверов сразу идет от разъема внешнгео  питания. (красным)
Если интерпретировать "Питания не хватает" как мотор дергается но не шагает, то либо блок питания не тянет, либо диод  "дохлый" - синим обвел. Выход - заменить блок питания или закоротить диод. :)

Спасибо, буду осознавать написанное)
