M

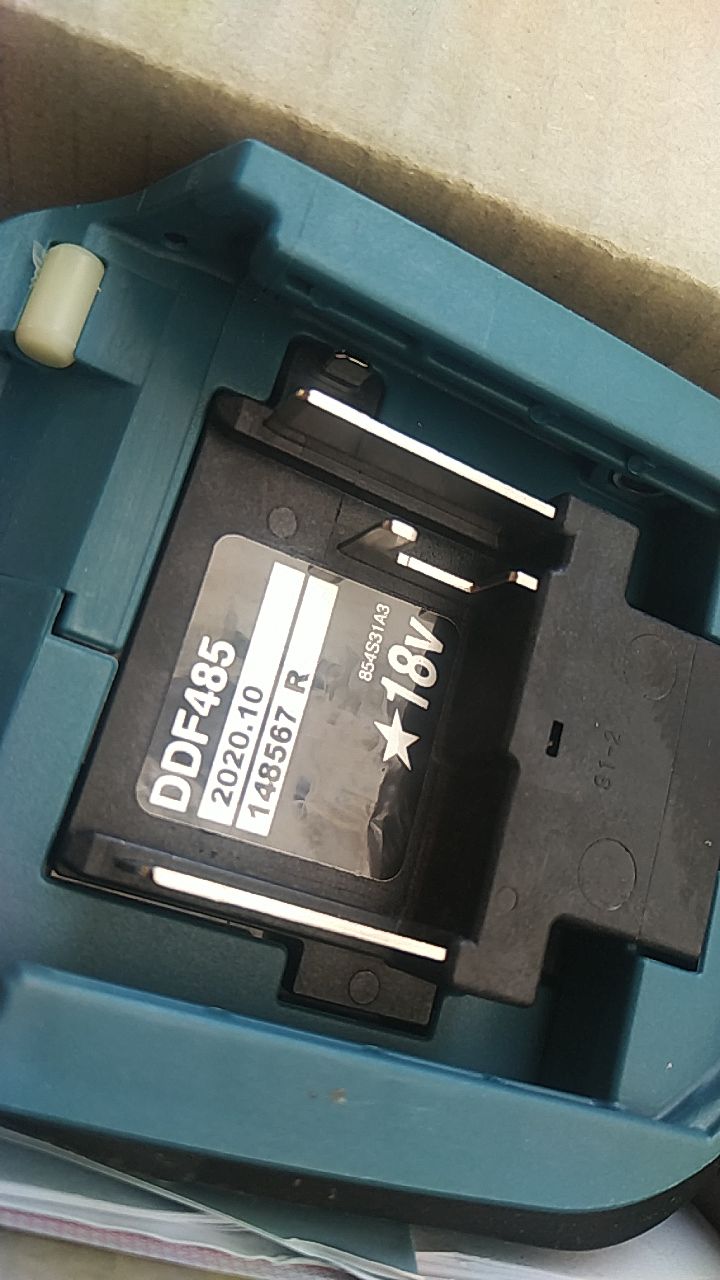

Зачем этот третий контакт ребят кто в курсе прошу помогите
M
Я его разбирал там контролёр залит смолой и в него идёт плюс и третий контакт а минус к мотору, он blcd
M
Видать из-за него он не запускается напрямую надо что-то туда подать сигнал или напряжение чтоб он подумал что стоит ориг АКБ
2021 March 09
В
Я его разбирал там контролёр залит смолой и в него идёт плюс и третий контакт а минус к мотору, он blcd
В

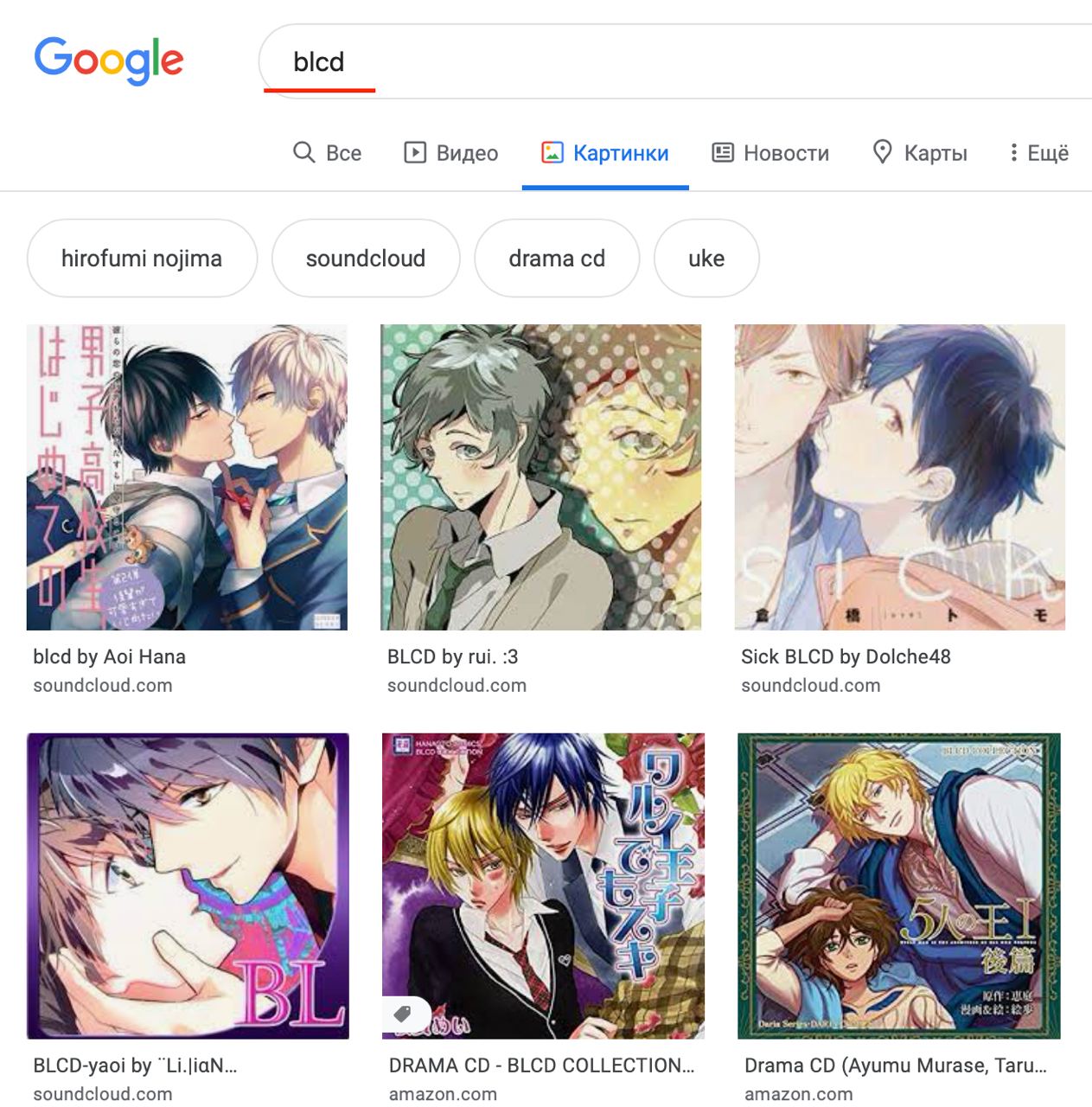

загуглил blcd
M
p
Ребята, всем привет, ай нид хелп. В общем не горит светодиодная lcd подсветка у телевизора LG 42LN... . Вскрыл, светодиоды целые, проблема в драйвере (MAP3202SIRH) подсветки. С основного транса выходит 100 вольт, которые повышаются этим драйвером и дросселью до 270 вольт, далее драйвер управляем выходным МОСФЕТОМ, который дает напрягу на светодиоды (у меня должно быть около 150 вольт). Имею следующее - 100 В с транса поступают, 270 В дроссель выдаёт, а дальше срабатываем Over Voltage Protection (OVP) драйвера (3 В на 10ой ноге), далее прекращают генериться драйвером импульсы для полевика дросселя до тех пор пока напряга на 10 ноге не упадет до 2.6 В). Так идет дрочка в таком режиме - 1 генерится высокое напряжение, 2 сек драйвер стоит, при этом команда на открытие выходному полевику (Q802) не отдаётся вовсе, он всегда закрыт (осциллографа нет, но грубо говоря - закрыт). Цеплял в нагрузку лампочку до полевика - выходной транзистор (Q802) начинает открываться активней (60 В на выходе), генерация идет без остан
B
Ребята, всем привет, ай нид хелп. В общем не горит светодиодная lcd подсветка у телевизора LG 42LN... . Вскрыл, светодиоды целые, проблема в драйвере (MAP3202SIRH) подсветки. С основного транса выходит 100 вольт, которые повышаются этим драйвером и дросселью до 270 вольт, далее драйвер управляем выходным МОСФЕТОМ, который дает напрягу на светодиоды (у меня должно быть около 150 вольт). Имею следующее - 100 В с транса поступают, 270 В дроссель выдаёт, а дальше срабатываем Over Voltage Protection (OVP) драйвера (3 В на 10ой ноге), далее прекращают генериться драйвером импульсы для полевика дросселя до тех пор пока напряга на 10 ноге не упадет до 2.6 В). Так идет дрочка в таком режиме - 1 генерится высокое напряжение, 2 сек драйвер стоит, при этом команда на открытие выходному полевику (Q802) не отдаётся вовсе, он всегда закрыт (осциллографа нет, но грубо говоря - закрыт). Цеплял в нагрузку лампочку до полевика - выходной транзистор (Q802) начинает открываться активней (60 В на выходе), генерация идет без остан
@winner26rus, по твою душу, кажется ;)
p
Может тупо подпаять делитель притянув его к ближе к земле? Или тут драйвер лучше менять, в общем не уверен точно, чей-нибудь опыт не помешает. А в сети все лишь о замене светодиодов толкуют, будто больше там ломаться нечему.
D
а ты уверен что это не светики? поведение очень похоже на умирающие\умершие леды
D
подкидывал стринги на лбп? точно нигде не сопливит?
p
подкидывал стринги на лбп? точно нигде не сопливит?
Все норм, проверял
33
Всем привет! Кто поможет рукожопу разобраться с датчиком IR08H? Нагуглить ничего похожего на мою проблему не вышло (
SB
34525 325235
Всем привет! Кто поможет рукожопу разобраться с датчиком IR08H? Нагуглить ничего похожего на мою проблему не вышло (
33
понятно, ща напишу
33

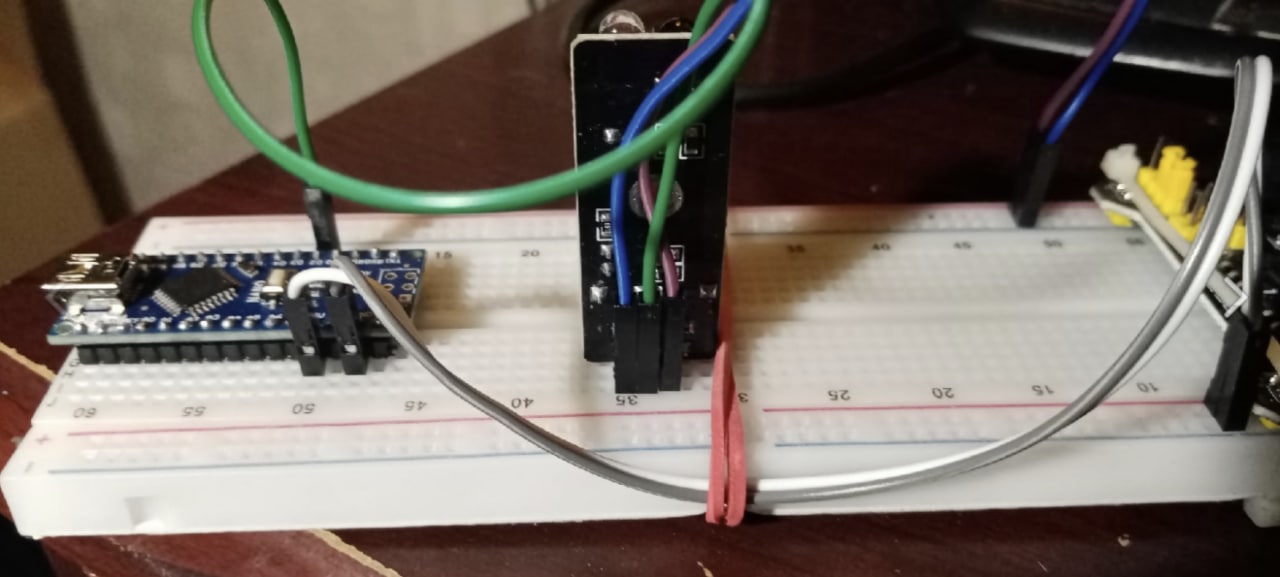

Датчик IR08H V02.45.dc с одним светодиодом и двумя резисторами. Нормально (в моём понимании) не работает, но светодиод моргает если быстро махнуть пальцами прямо у датчика или светить туда пультом. Ардуина не реагирует совсем.
33
int sens;
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
pinMode(2, INPUT);
}
void loop() {
sens = digitalRead(2);
digitalWrite(LED_BUILTIN, !sens);
}
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
pinMode(2, INPUT);
}
void loop() {
sens = digitalRead(2);
digitalWrite(LED_BUILTIN, !sens);
}
SB
34525 325235
int sens;
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
pinMode(2, INPUT);
}
void loop() {
sens = digitalRead(2);
digitalWrite(LED_BUILTIN, !sens);
}
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
pinMode(2, INPUT);
}
void loop() {
sens = digitalRead(2);
digitalWrite(LED_BUILTIN, !sens);
}
Кроме кода предоставь полную текущую схему подключения
33
Кроме кода предоставь полную текущую схему подключения
