Хм, а что если шелкографию на плате делать фоторезистом? 🤔

В голову два варика лезет.
1. Засветить надпись в негативе на фоторезисте и использовать его как шелкографию.
2. Засветить в позитиве. Потом смыть не засвеченный фоторезист, ракелем вдавить белую паяльную маску. Засветить ее, смыть фоторезист щелочью.

паяльная маска однокомпонентная и пленочная же устойчива к щелочи?

Всем привет, ребят подскажите, а то туплю и в гугле ничего не гуглится(((

Купил диоды лазерные 5в (2 контакта +-). Сначала подключил напрямую к бп от пк на 5в, лазер включился и без проблем светил более нескольких часов без нагревов.

Я собрал сборку на ардуино и запитал его от 5v и gnd на нано, а саму плату в вин и gnd 12 вольтами. В итоге у меня пробивает стаб на ардуино, подаёт на лазер 12 вольт  через пин 5в, убивая и лазер и ардуино... Ток потребления лазера порядка 30 мА... Подключал без резистора к ардуино.

Не понимаю, почему от бп лазер работает без проблем, а в работе от ардуино, ардуино сразу подыхает, хотя потребление тока меньше чем заявлено по даташиту для 5 волтового пина😐

Камнями не кидайтесь, я только учусь😁🙈

Вопрос не жизни и смерти, а просто хочется понять, если может кто простым языком объяснить, то буду признателен

а стаб какой на ардуине стоит, может он на такой ток не рассчитан?

даже не ток, а тепловыделение, если ты 12в подаешь, то у тебя 7в*30ма - выделяемая мощность

Да, я вот в эту сторону тоже смотрю, то есть получается ошибка что питание ардуино от12 вольт и слишком много гасется на стабе чтобы запитать лазер? Такая логика получается?

нет, не ошибка. просто стаб на ардуине предназначен для питания ардуины, а не навешивания туда потребителей

А зачем вы на нано 12в подаёте?
Это уже край входного напряжения.
Не проще от бп 5в запитывать и лазер, и ардуино?

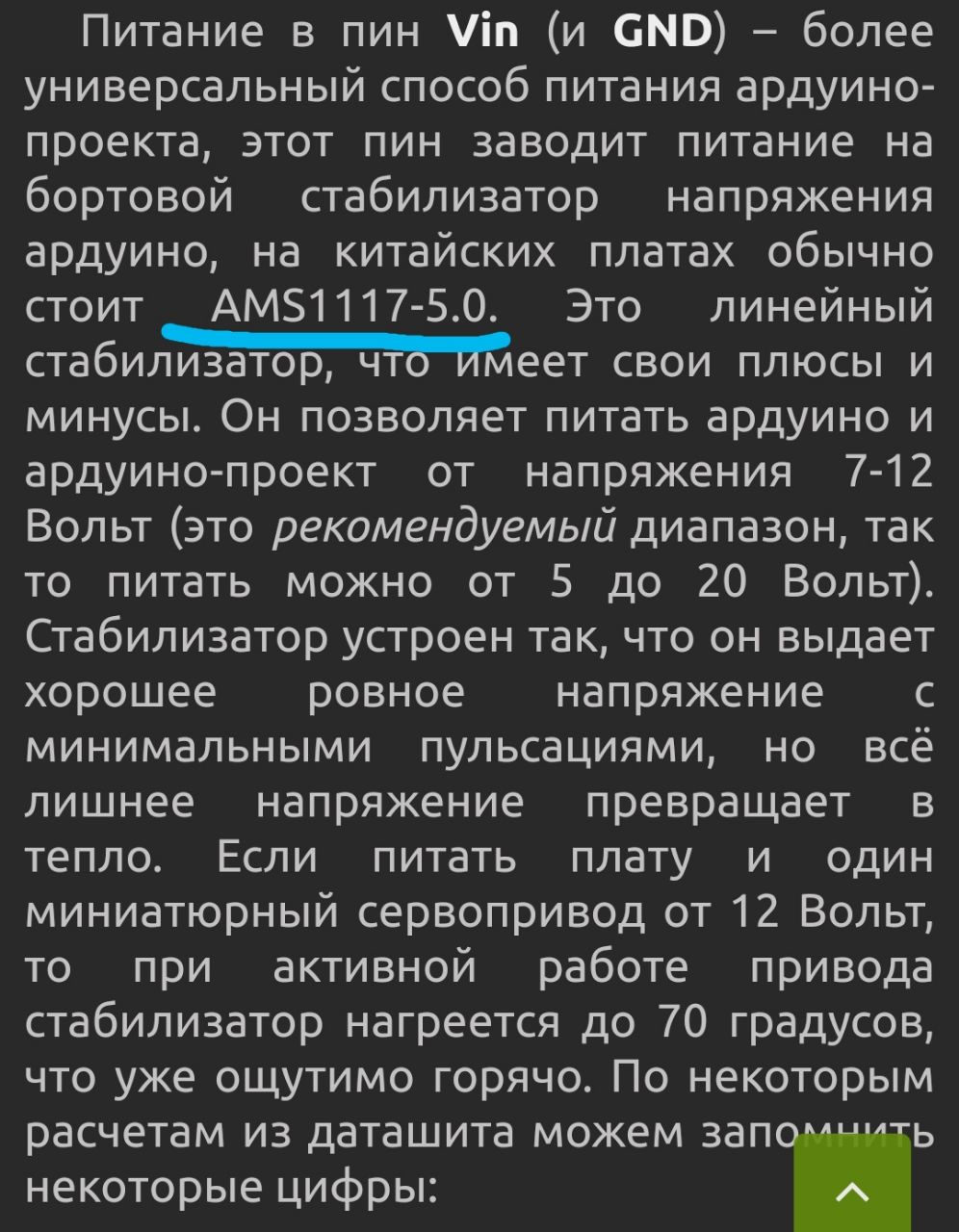

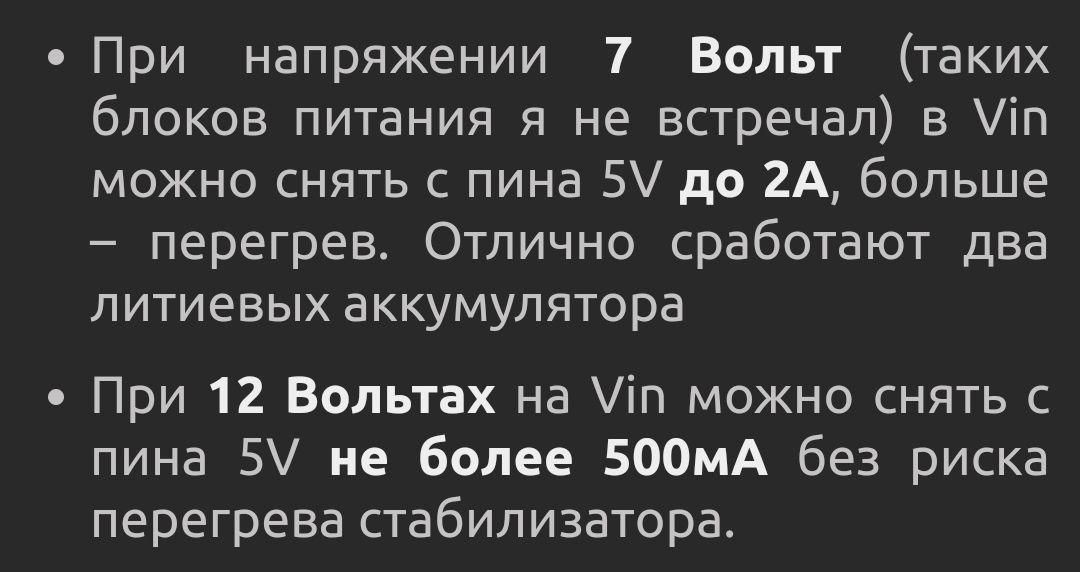

Гайвер выдаёт такие данные по питанию от 12 в и 5в пина

не, ты давай скрины с рандомных данных не присылай, а возьми даташит на тот стаб, что стоит у тебя

Там питание Led ленты идет, из за этого использовал 12 вольт

Это я смогу сделать чуть чуть позже, но если я правильно помню, то именно:

Вот этот вроде стоит, но я уточню

То есть устройство примитив, коробочка с фоторезистором на ардуино, лазером и транзистором, для включения Led ленты😁

У китайцев точно этот стоит

Ну, не китайские я только на картинках в интернете видел😁
