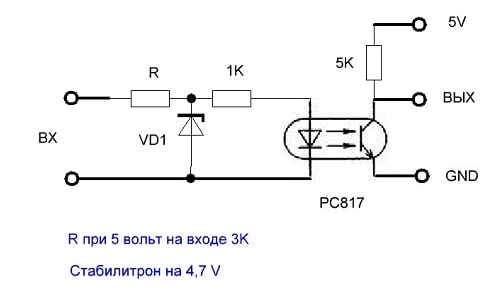

ну я думаю входа по такой схеме делать

а выхода там все на мосфет идут

Смотря какой стабилитрон. R задает ток стабилитрона при его электрическом пробое. То есть I = 4.8 В / 3000 Ом

От 12В?

Когда стабилитрон заперт, напряжение прикладывается к резистору 1К и светодиоду.

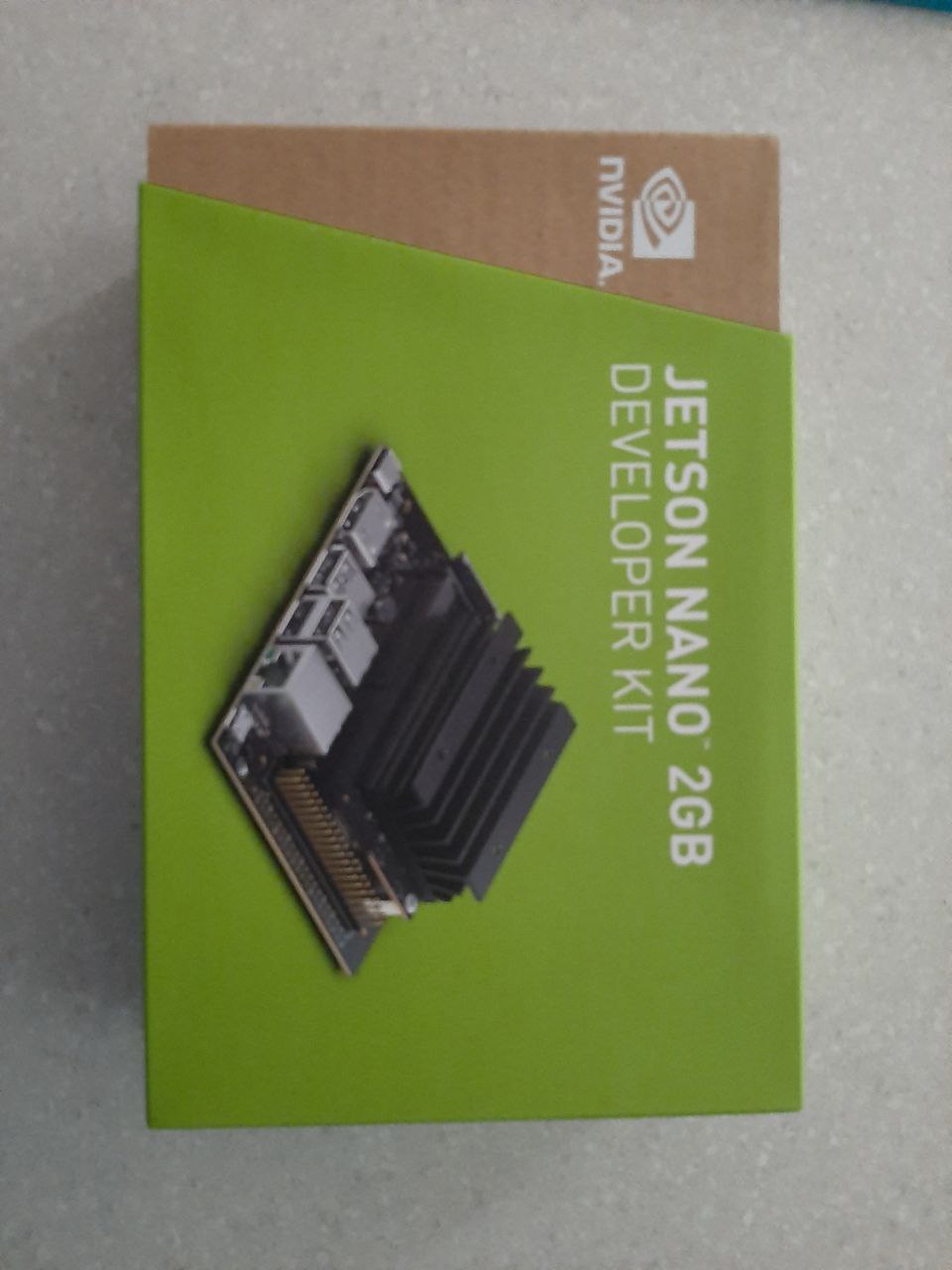

Всем привет! Приехал Jetson,  что можно с ним сделать? Изначально планировал нейросеть для изготовления шавермы в него залить, но кажется это не для новичков! Есть какие идеи с чего начать?

Видимо да, но это не точно

Кстати, попробуй лазер вешать не на 5в и гнд, а на какой-нибудь цифровой пин. Максимальный выходной ток пина 40мА, должно хватить. И попробуй по отдельности проверять каждый шаг. То есть сначала попробуй только ардуинку от бп 12в запитывать. Потом попробуй лазер от цифрового пина запитать. И так далее, постепенно добавляй нагрузку

Плохой совет питать что-то от порта вывода, крайне плохой. Выжечь порт — запросто.

Всем привет, ребят подскажите, а то туплю и в гугле ничего не гуглится(((

Купил диоды лазерные 5в (2 контакта +-). Сначала подключил напрямую к бп от пк на 5в, лазер включился и без проблем светил более нескольких часов без нагревов.

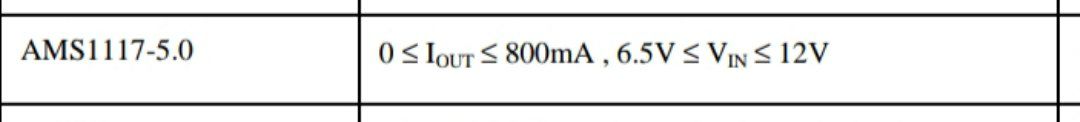

Я собрал сборку на ардуино и запитал его от 5v и gnd на нано, а саму плату в вин и gnd 12 вольтами. В итоге у меня пробивает стаб на ардуино, подаёт на лазер 12 вольт  через пин 5в, убивая и лазер и ардуино... Ток потребления лазера порядка 30 мА... Подключал без резистора к ардуино.

Не понимаю, почему от бп лазер работает без проблем, а в работе от ардуино, ардуино сразу подыхает, хотя потребление тока меньше чем заявлено по даташиту для 5 волтового пина😐

Камнями не кидайтесь, я только учусь😁🙈

Плохой совет питать что-то от порта вывода, крайне плохой. Выжечь порт — запросто.

Во-во. Так что ни на какой «цифровой пин» без токоограничивающего резистора вешать ничего не надо.

Зачем резистор, если ток потребления нагрузки меньше максимального выходного?

Так здесь человек питает от 5V и GND, а не от порта GPIO

а ты всегда используешь только на максимум?

Затем, чтобы СЛУЧАЙНО не выжечь порт. Нагрузка может быть не в порядке — как минимум. Гонять хилые полевики выходов на практически максимуме по току — тоже так себе идея.

@gwisp2, речь про вот этот вот «полезный совет».

А, понятно, не заметил

хмм.. у меня кстати 24В будет там коммутироваться на концевиках и кнопках

хотя не.. кнопки будут на плате все таки с дисплеем к орпусе. А вот концевики однозначно 24. Там все на 24
