DI
по монитору порта полный ноль, а физически - нет.
Size: a a a
2021 June 23
B
Phase-correct PWM юзай, там такого не будет. У фаста — да, в полный ноль не выведешь, известная фигня.
DI
типа 0 сравнивает с нулем и такая дичь да?
DI
остается иголка
B
Из даташита:
The extreme values for the OCR0A Register represents special cases when generating a PWM waveform output in the fast PWM mode. If the OCR0A is set equal to BOTTOM, the output will be a narrow spike for each MAX+1 timer clock cycle. Setting the OCR0A equal to MAX will result in a constantly high or low output (depending on the polarity of the output set by the COM0A1:0 bits).DI
в чем разница??
B
TOP фиксирован.
DI
что это значит?
DI
какой использовать? в чем отличие?
DI
Даа все понятно. Спасибо
B

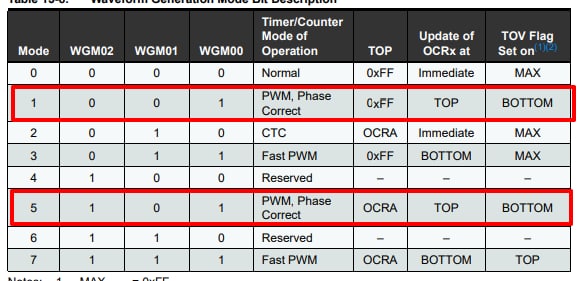

Ну блин, если 5 — считает до OCRA, если 1 — 0хFF.
DI
нифига не понял. Выбрал 001, вроде сработало. По осцилу все норм
DI
ща попробую 101
DI
не увидел разницы вообще
B
Щас, погоди, собаку вымою…
DI
оке! пойду тоже, а то как пёс драный пришел с покатушки
B
В Mode 1 ты не можешь менять частоту (ТОР), у тебя таймер всегда до 255 тикает. Зато можно два канала использовать.
DI
так, вроде получается я считаю всегда до 255, и по двум каналам могу управлять шим сравнивая. А мод 5?
DI
что там просиходит? таймер обнуляется по сравнению?
B
А там можешь отдельно частоту и скважность менять, но канал В.
