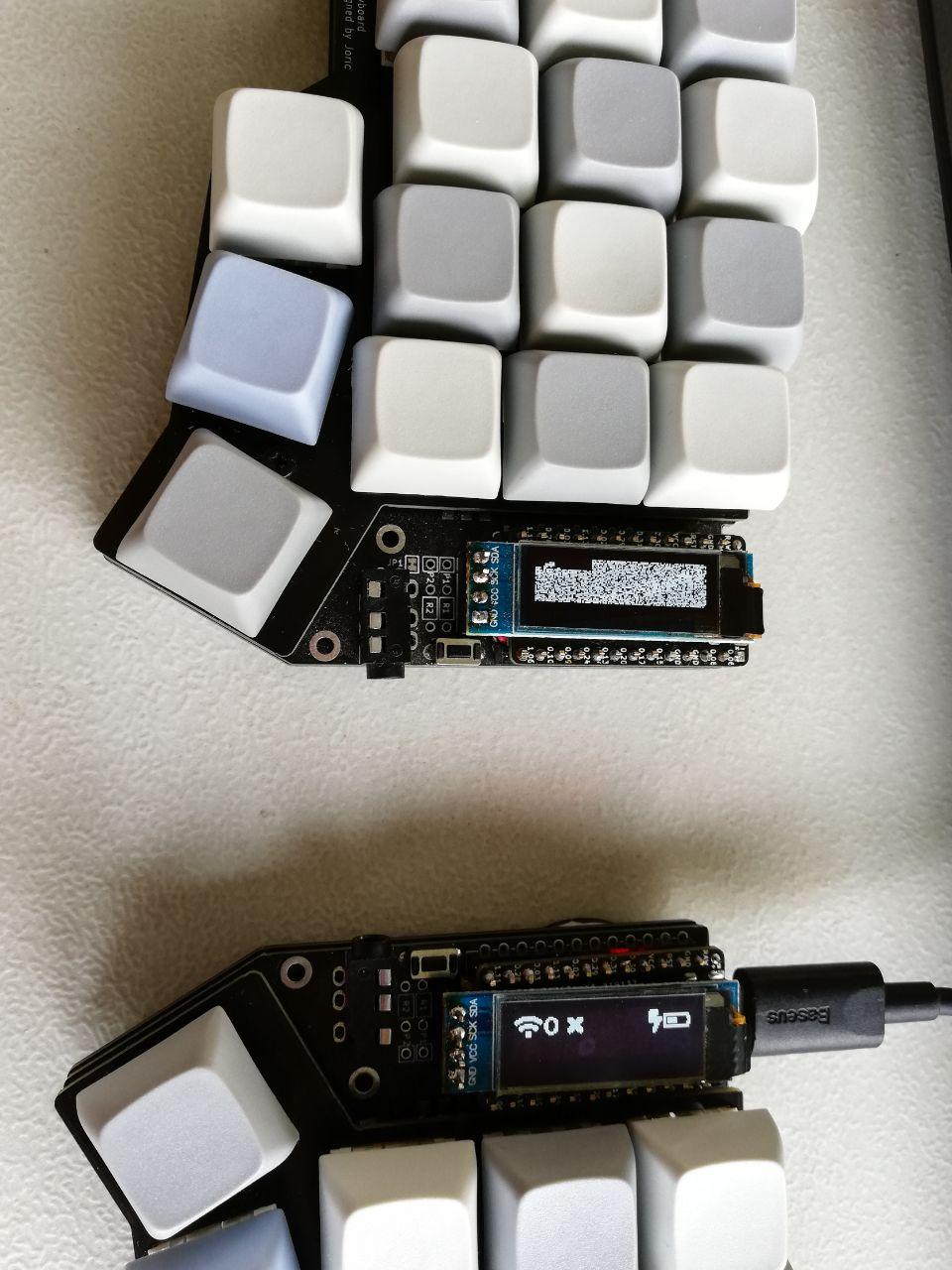

Привет, мечкульт, собрал я жорне на нрф 1.4 и при прошивке стандартным u2f от жорика появилась такая хрень на левой половинке. У кого так было, что делали?

При нажатии кнопки ресет снова это изображение, при перепрошивке ничего не меняется.

источник

16:38пожаловаться #8

Joric in MechCult

а если свопнуть дисплеи/контроллеры для лево и право?

источник

16:44пожаловаться #9

bolDej in MechCult

с экраном при перестановке всё норм

источник

16:45пожаловаться #10

Joric in MechCult

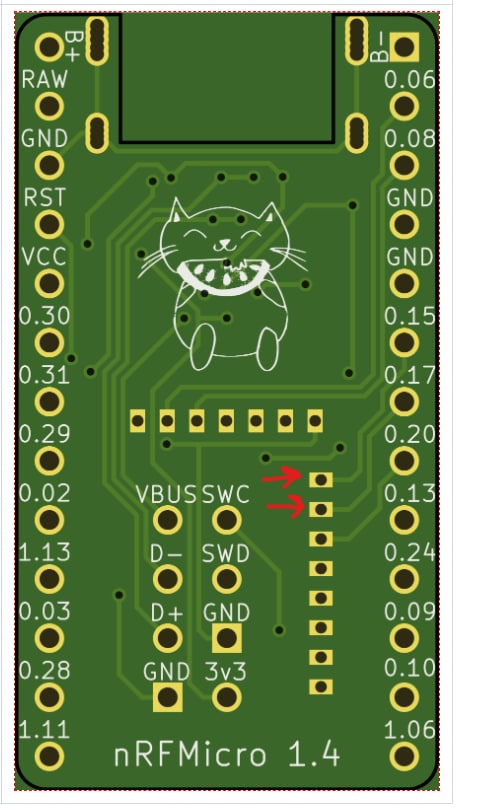

надо короче прозвонить и пропаять нижние пады вот тут. это экран

источник

16:45пожаловаться #11

Joric in MechCult

ну и проверить сначала мб это косяки левой половинки именно клавы

источник

16:45пожаловаться #12

bolDej in MechCult

фак, а у меня тут на даче даже и нет мультиметра

источник

16:46пожаловаться #13

Joric in MechCult

как gpio проверять написано тут https://github.com/joric/nrfmicro/wiki/Soldering

GitHub

Soldering

Pro Micro-compatible Bluetooth 5.2 board with Li-Po charger and USB-C - joric/nrfmicro

источник

16:46пожаловаться #14

bolDej in MechCult

понял, спасибо

источник

16:46пожаловаться #15

Joric in MechCult

You can test inner pads with a multimeter in a diode mode. Disconnect the power source, put red (!) probe on any ground pad, and black probe goes to the pad you want to test. Multimeter shows 0.6-0.9V drop voltage if the pad is connected firmly to GPIO, 0 indicates bad soldering, 0.01 is ground or shorted to ground.

источник

16:46пожаловаться #16

Joric in MechCult

внутренние пины бывает беда. нужно туда флюса нафигачить ногу от диода засунуть и покрутить. только так вот проволочками и лечатся. нужно тепло вниз передать т.е. коснуться пада чем-то. прогрев не поможет т.к. там воздушный зазор.

источник

16:49пожаловаться #17

Nikita L in MechCult

Кто-нибудь сталкивался с такой проблемой?
nrfmicro после прошивки двух половинок и одновременного резета не хотят друг к другу коннектиться (левая половинка не видит правую)

Если попытаться их почти одновременно перепрошить и потом резетнуть, то в 1 из 10 случаев они могут законнектиться

источник

17:28пожаловаться #18

Nikita L in MechCult

Не могу понять как научить их стабильно дружить

источник

17:29пожаловаться #19

Alexander Krikun in MechCult

Прошивал settings_reset?
