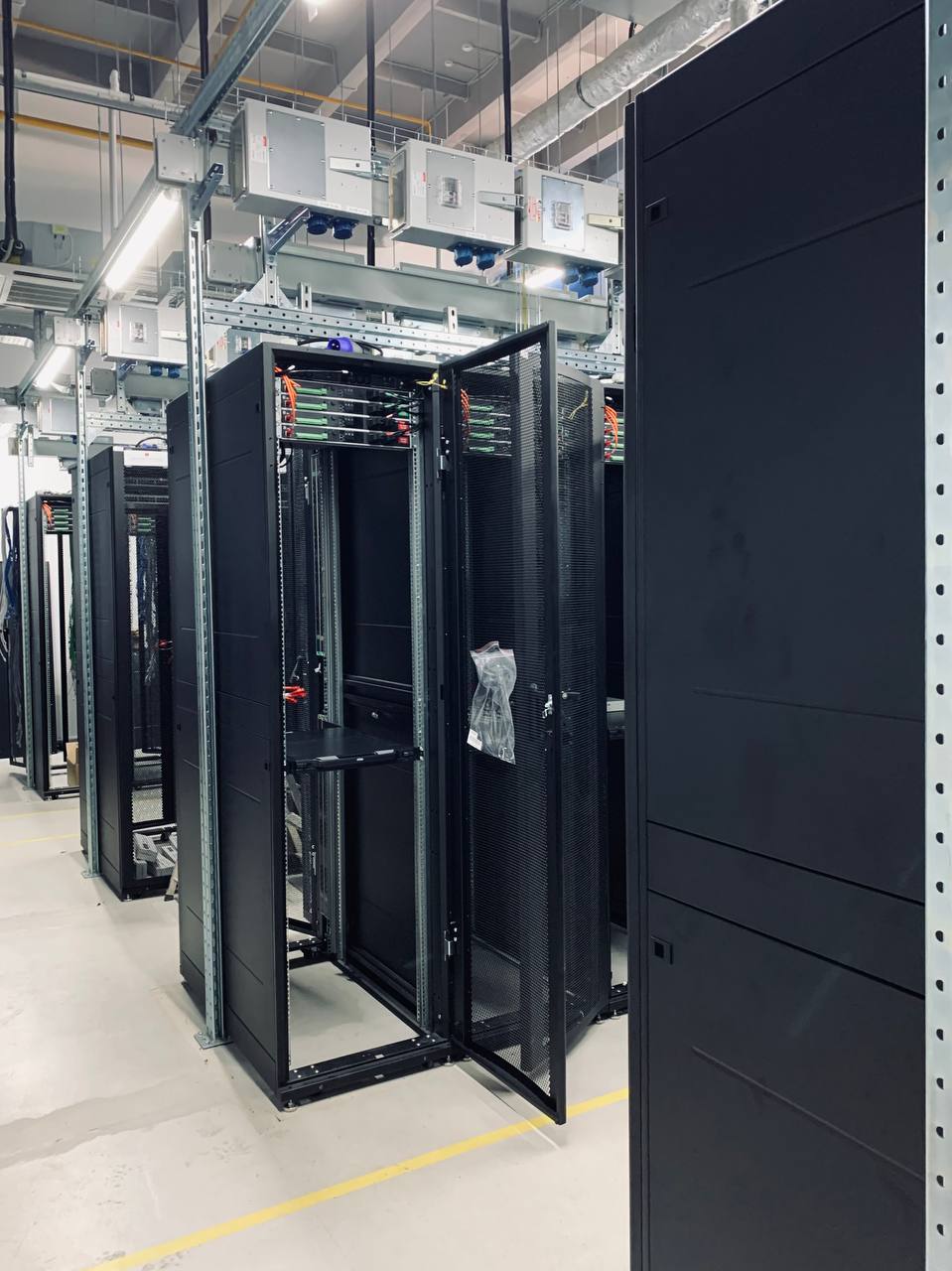

В Ремер обратилась компания, которая занимается производством активного оборудования и строит площадку для тестирования своих решений. Заказчик уже приобрел наши серверные стойки ШТК-СП и ему оставалось решить задачу распределения питания.

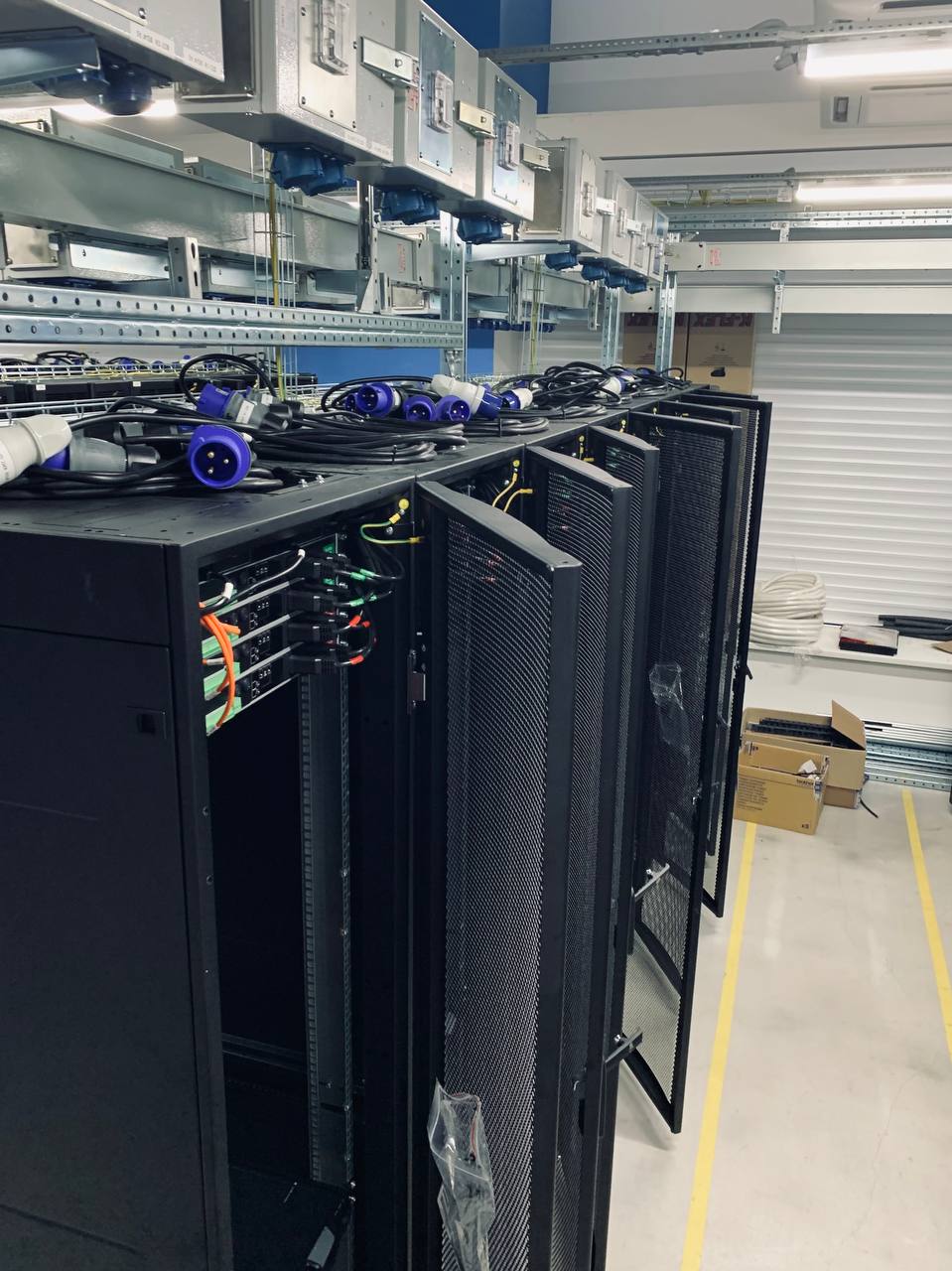

На каждую стойку приходит 4 питающие линии по 32А. Необходимо распределить их на 8 каналов по 16А ( по 8*C13). Если функция управления в PDU дело вкуса, то мониторинг – это must have!
В стойках шириной 600 мм очень тесно, а устанавливать оборудование нужно будет очень глубокое, поэтому вертикальные блоки никак не должны перекрывать 19" монтажное пространство.

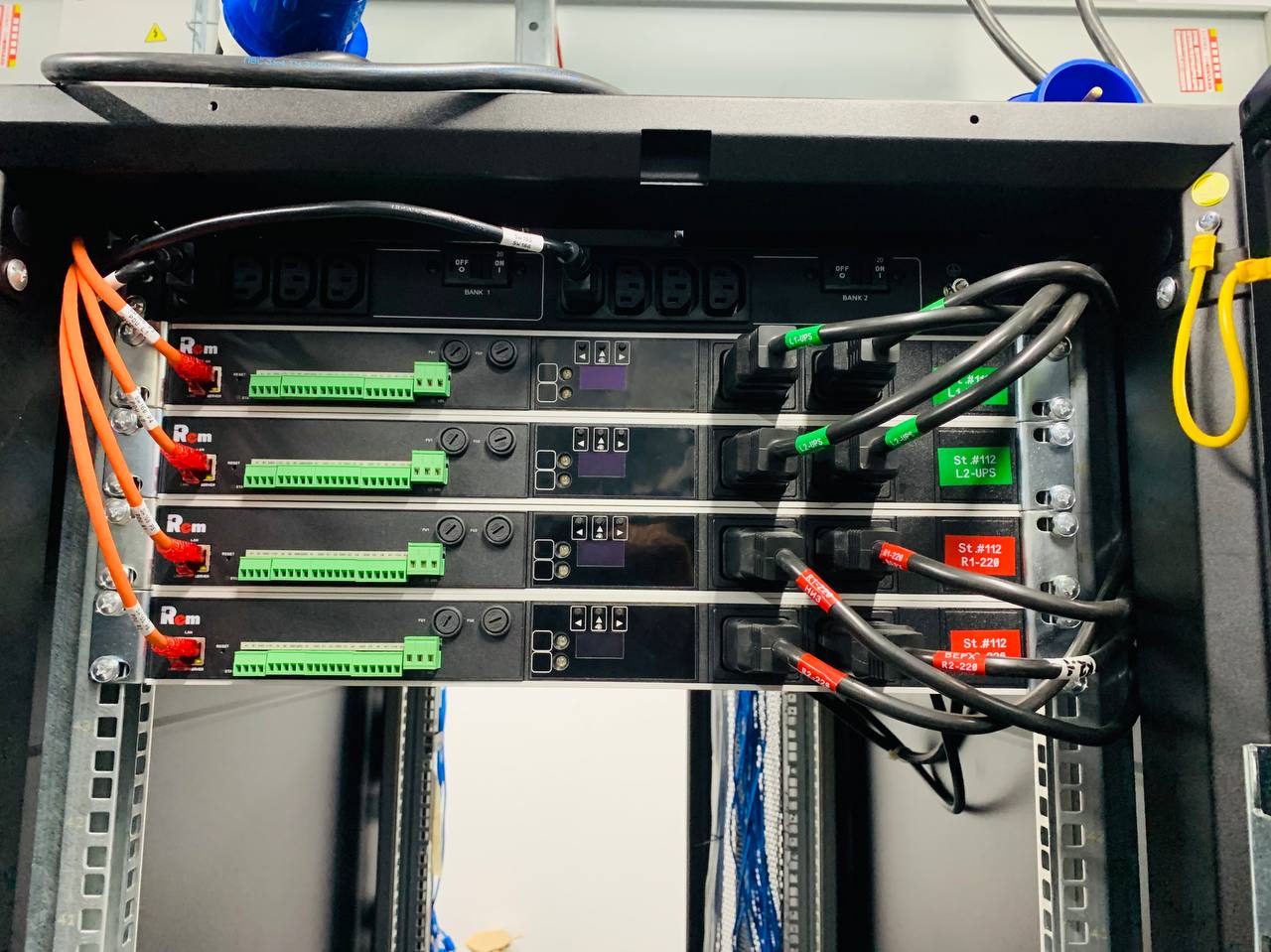

На каждый ввод мы предложили использовать умные блоки распределения питания Rem-MC с мониторингом. Они разделяют 32А на два канала по 16А. Потребители подключаются по портам С19.
Блоки оснащены дисплеем, куда выводятся основные показатели: напряжение, текущий ток и мощность.
К ним можно подключиться удаленно, настроить отправку данных в систему мониторинга.
Основным каналом связи является проводной интерфейс Ethernet 10/100BASE-TX, поддерживаются протоколы:
SNMP v1/v2c/v3  – мониторинг и управление с использованием сетевых SNMP-менеджеров, например, Zabbix, HP Open View и т. п.

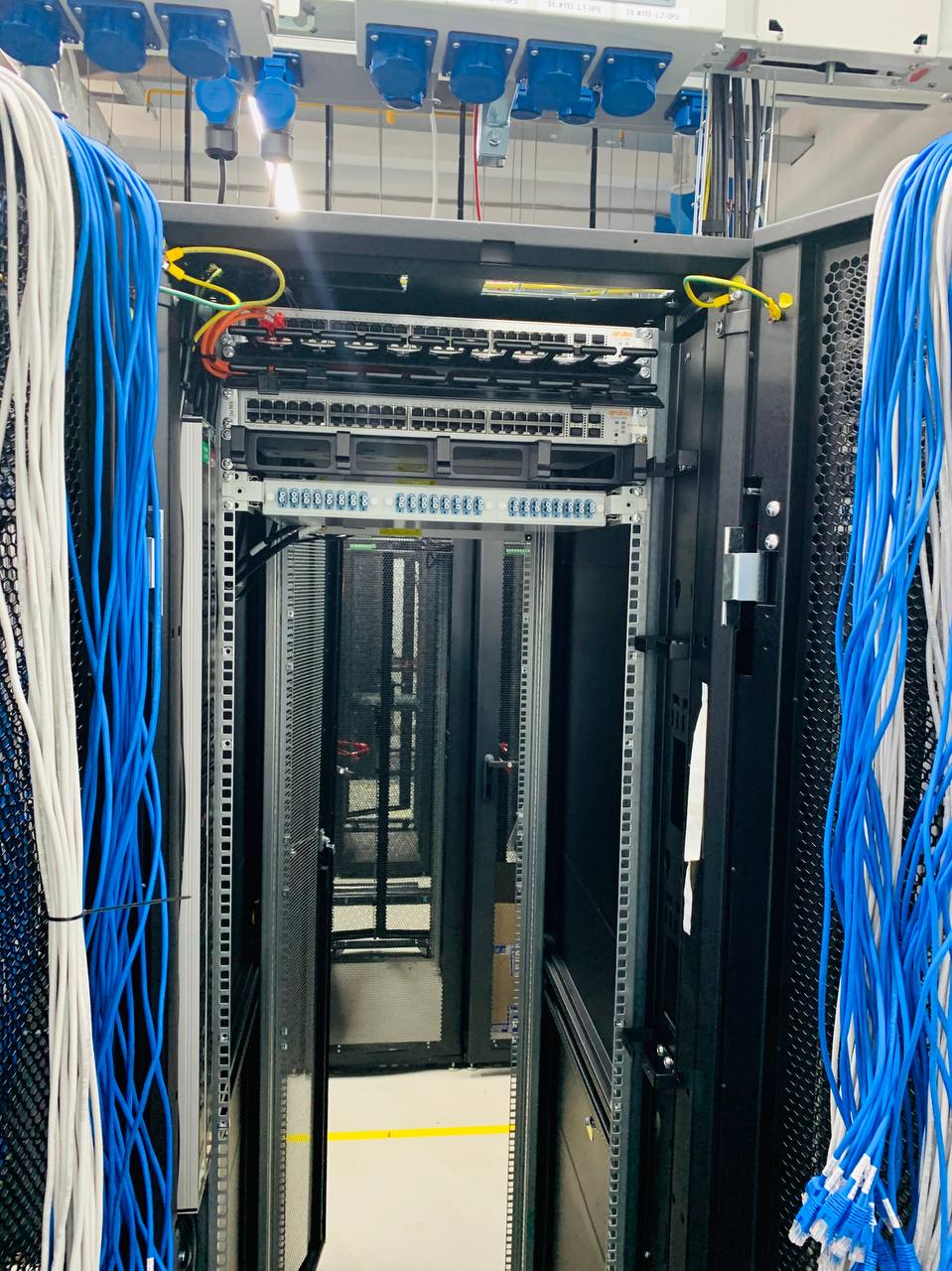

Сзади слева должны располагаться блоки распределения питания и силовые кабели, а справа слаботочные кабели, еще мы помним, что в стойках шириной 600 мм крайне мало места и Заказчиком предъявлено требование, чтобы вертикальные блоки распределения питания и кольца для укладки кабеля не перекрывали отверстия предназначенные для монтажа активного оборудования.

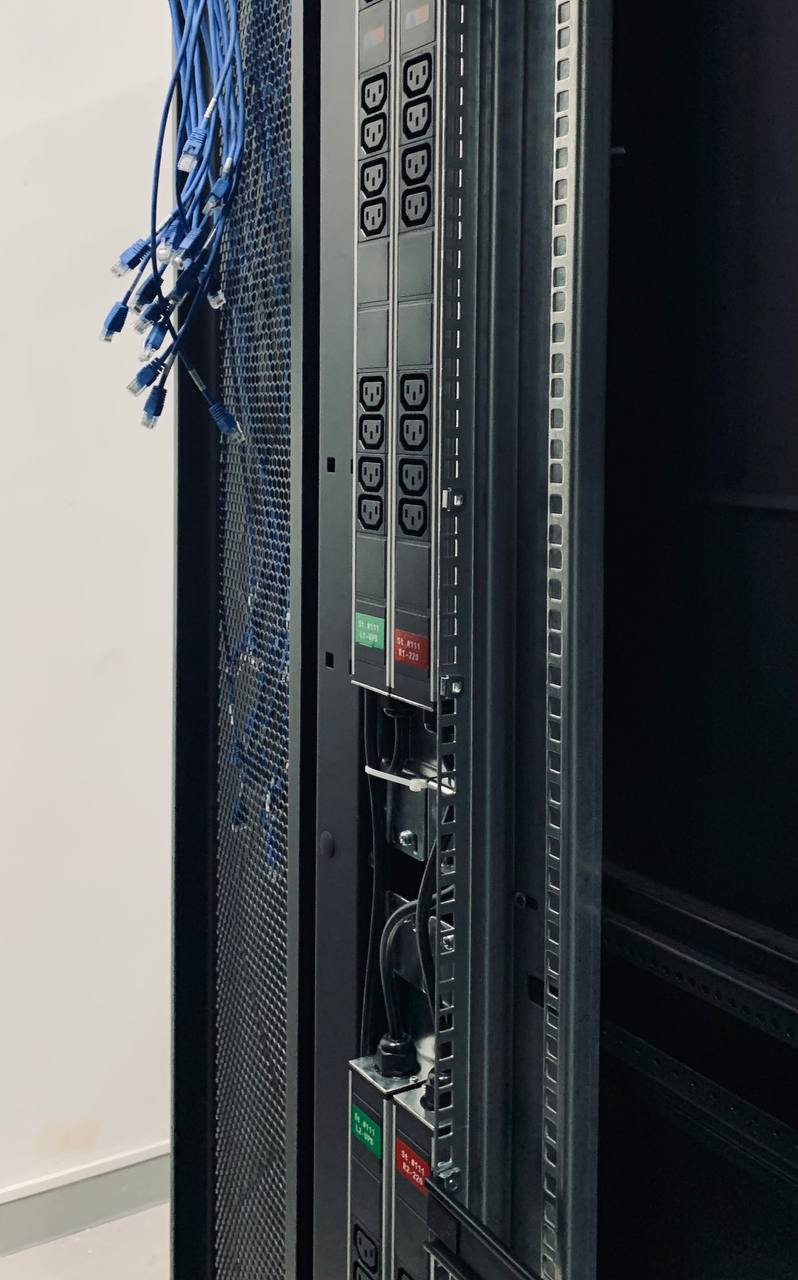

Решение с вертикальными PDU оказалось нестандартным, а именно нами были разработаны и изготовлены вертикальные блоки распределения питания в специальном форм-факторе, как раз для заглубленного монтажа.

Блоки замечательно встали, теперь подключать оборудование будет удобно. А главное, у нас получилось именно так как хотел Заказчик.

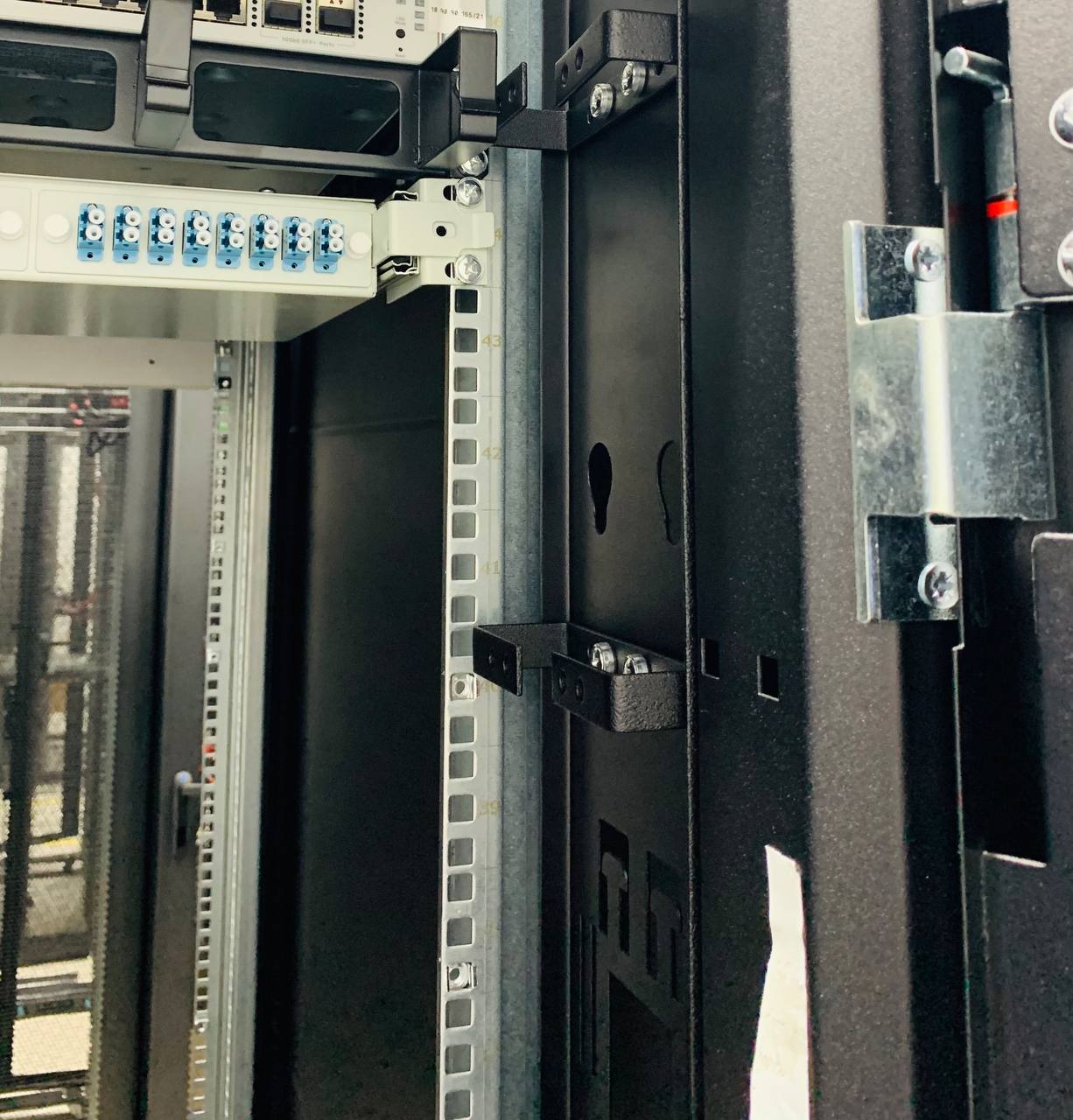

Кстати, стандартные кольца для решения этой задачи не подходили и чтобы было все красиво, мы изготовили кольца для организации кабеля специальных размеров.

Площадка готова к использованию. Теперь можно завозить оборудование 👍
