Скорее речь о ножках
Если это нормы для расстановки компонентов
Если это нормы для расстановки компонентов
Size: a a a
2021 March 20
🦊
Тотчат, а вот на такой схеме у jlcpcb вон те светло-серые кусочки это всё ещё ножки или уже площадки под пайку какие-то?
Дай ссыль лучше
R
Я сперва не хотел заказывать пайку у китайцев, но тут соблазнительная цена и всё же меньше потом работы мне или у кого я закажу пайку, пусть хотя бы резисторы-кондёры запаяют, и может пару самых сложных в пайке компонентов (там доплата за неширпотреб заметная, поэтому не все). Но вот с местом проблемка, у меня всё оч плотно, попробую хотя бы част раздвинуть чтобы побольше смогли распаять
AS
ID:0
Запустил модуль HRTIM в STM32F334 — таймер высокого разрешения.
Ожидаемые 22 нс между фронтами ШИМ получил, 28 мкс между импульсами получил, крайне доволен :3
(Какая-то проблема то ли со щупами, то ли с выходами стмки, то ли с осцилом, так и не смог получить красивые фронты на втором канале, зато на 4 Gsps / 350 МГц оно выглядит прекрасно)
Удаётся получать зазор от 4 до 50 нс с шагом 217 пс, чего мне абсолютно достаточно, чтобы пыхать лазером. По даташиту 217 пс, по измерениям вроде и правда 0.2 нс, точнее пока не измерял, надо починить щуп.
Ожидаемые 22 нс между фронтами ШИМ получил, 28 мкс между импульсами получил, крайне доволен :3
(Какая-то проблема то ли со щупами, то ли с выходами стмки, то ли с осцилом, так и не смог получить красивые фронты на втором канале, зато на 4 Gsps / 350 МГц оно выглядит прекрасно)
Удаётся получать зазор от 4 до 50 нс с шагом 217 пс, чего мне абсолютно достаточно, чтобы пыхать лазером. По даташиту 217 пс, по измерениям вроде и правда 0.2 нс, точнее пока не измерял, надо починить щуп.
Оу, а у тебя есть модулятор для лазера я надеюсь, ты ж не сам скажем диод так дергать будешь как один мой знакомый инженер?
AS
Че за новая модная фича что комменты прям в чатек летят или это я жмакнул не туда?
TT
Че за новая модная фича что комменты прям в чатек летят или это я жмакнул не туда?
Комменты так работают, да
S
Оу, а у тебя есть модулятор для лазера я надеюсь, ты ж не сам скажем диод так дергать будешь как один мой знакомый инженер?
Вроде как наоборот суть в том чтоб дергать диод самому
к
Че за новая модная фича что комменты прям в чатек летят или это я жмакнул не туда?
это чатик подключен как коментилка к каналу
к
Оу, а у тебя есть модулятор для лазера я надеюсь, ты ж не сам скажем диод так дергать будешь как один мой знакомый инженер?

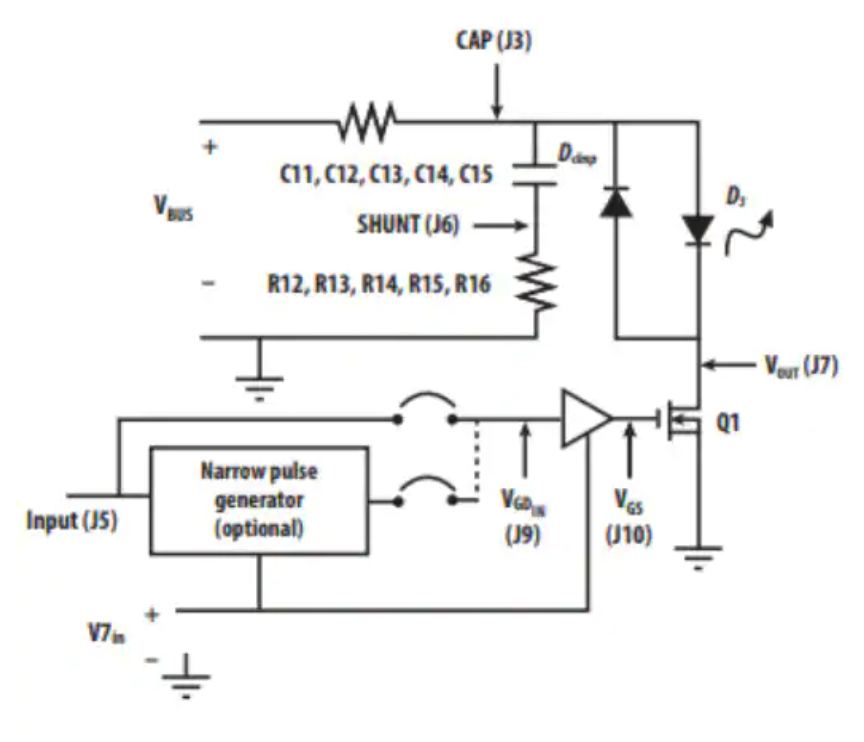

эти сигналы идут в драйвер GaN
драйвер гана драйвит ган
ган подаёт питание в лазер
драйвер гана драйвит ган
ган подаёт питание в лазер
AS
А лазер успеет разве раскачаться? Кошерно давить лазером 100% дьюти цикл и перед ним модулятор вхуячить
к
к
А лазер успеет разве раскачаться? Кошерно давить лазером 100% дьюти цикл и перед ним модулятор вхуячить
первые 3 нс раскачивается, потом к пятой нс резко выходит на мощу, а потом кончается энергия в капах и он обратной экспонентой к нулю
AS
Конечно полупроводниковый лазер с длиной когерентности примерно как сам лазер может и раскачается, но с потерями всего же. Любой всратейший модулятор должен сделать элегантнее
AS
первые 3 нс раскачивается, потом к пятой нс резко выходит на мощу, а потом кончается энергия в капах и он обратной экспонентой к нулю
Проверял?
к

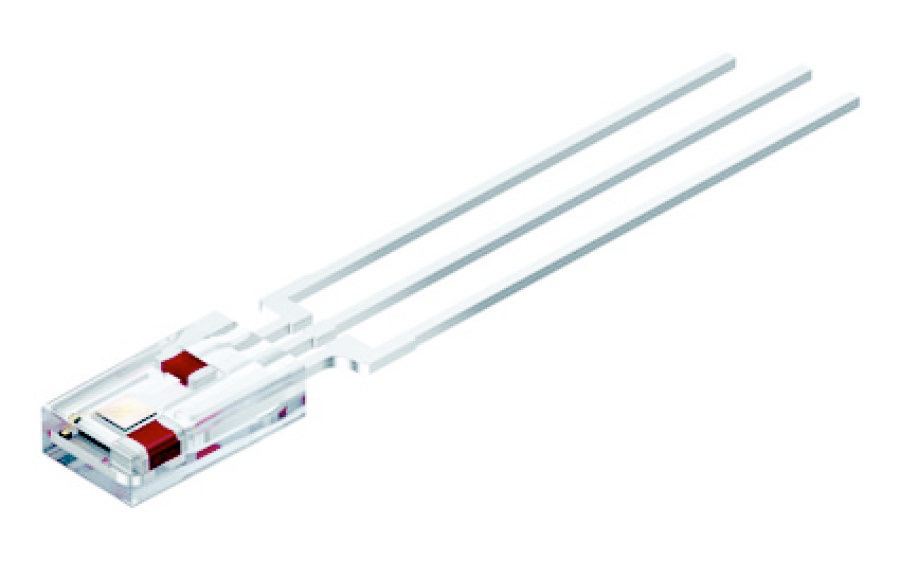

а вот готовый лазарь с фетом
к
> Hybrid Pulsed Laser Diode with Integrated Driver Stage 905 nm, 70 W Peak Power
к

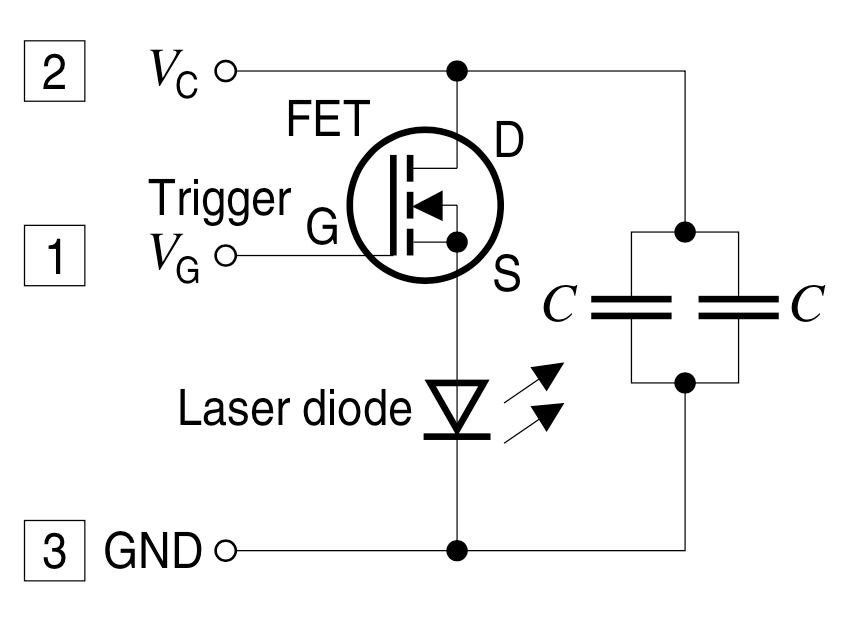

схема
AS
Дэрзко
TT
> Hybrid Pulsed Laser Diode with Integrated Driver Stage 905 nm, 70 W Peak Power
Шта, такая манюня 70 вт?
к
т.е. они сами говорят что вот так и надо
