2021 November 16
к
Переслано от катехизис

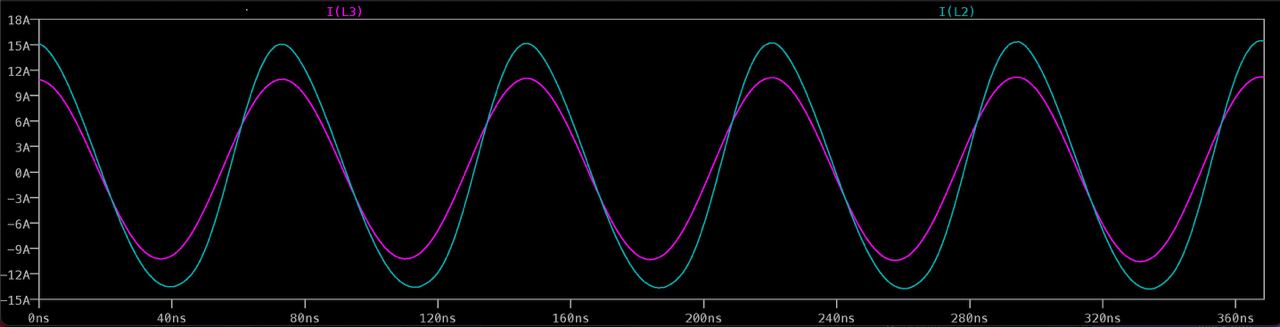

можно ли вот такие катушки объединить на одном магнитопроводе?
DP
Амплитуды не важны, фазовый сдвиг около 5 всего лишь*, думаю можно
к
как это вообще определять? важно чтобы ток был в фазе или в противофазе?
DP
В фазе
к
прост когда я задаю в спайсе коэффициент связи 0.99 — вся модель рушится
DP
Определять - фазовый сдвиг менее 10* примерно
DP

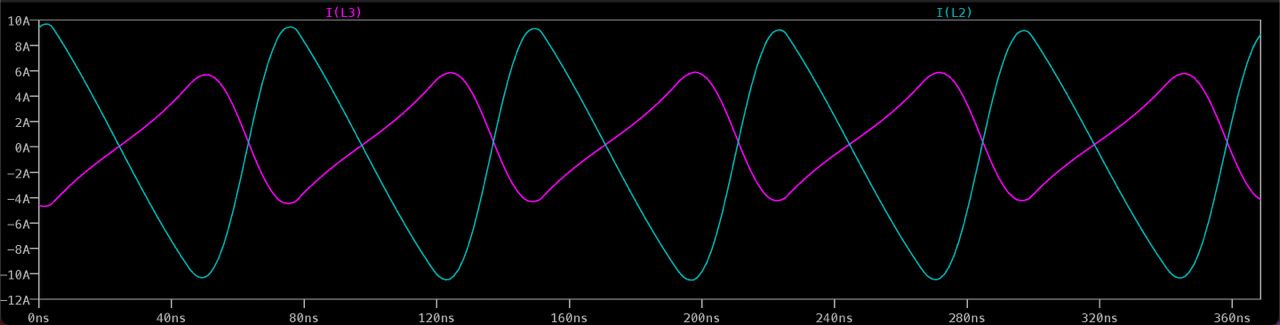

задай 0.7 и посмотри как рушится
к
вжух умерло
к
хотя кншн да, 3 витка на магнитопроводе, явно там никогда 0.99 не будет, а скорее как раз 0.7
к
даже при 0.3 уже печально
к
при 0.4 совсем плохо
DP
В противофазе подключил?
I
А источники колебаний то разные?
к

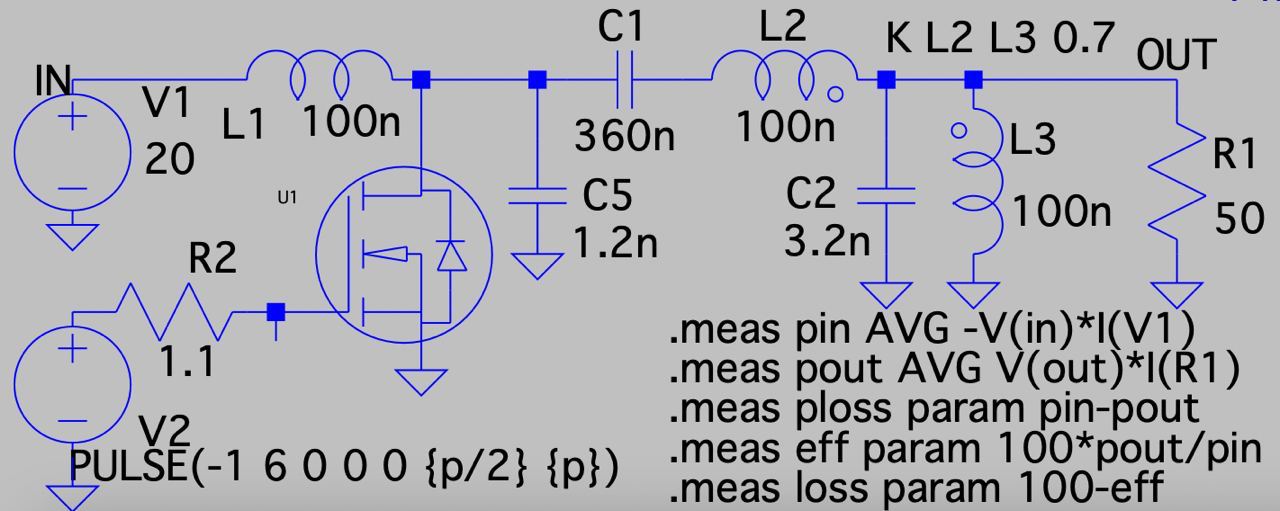

вот схема
к
не, в фазе
I
И какие из трех катушек?
DP
L2 L3
DP
Попробуй поменять одну из них (180* разворот)
I
Добротность уползет
