Хмми. Т.е. всё-таки танталы. Посмотрим, что будет далее...
про полимеры -от компэла вебинар был классный
https://www.compel.ru/lib/128707
Size: a a a
2021 December 12
NG
кто видео не любит смотреть - там в конце есть презентация в пдф
I
Не по5имаю как аналоговый сигнал проходит
I
У тебя стоят два ацп по краям? В середине?
G

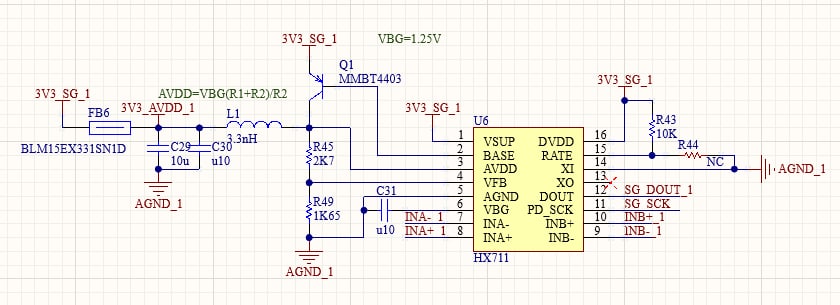

две микросхемы это 2 АЦП
G
я подумала на вибромотор, но тот только 160 и 320 Гц может
G
По мередине между АЦП разъем, который идет к плате с контроллером
G
По питанию тоже не должно быть проблем, у меня общая шина 3.3В, но к каждому блоку схемы стоят кондеры и ферриты. Клок у АЦП изначально был подключен к клоку и2ц, но потом решили что это попаболь для программиста и я отпаяла перемычку (не зря натыкала их)
G

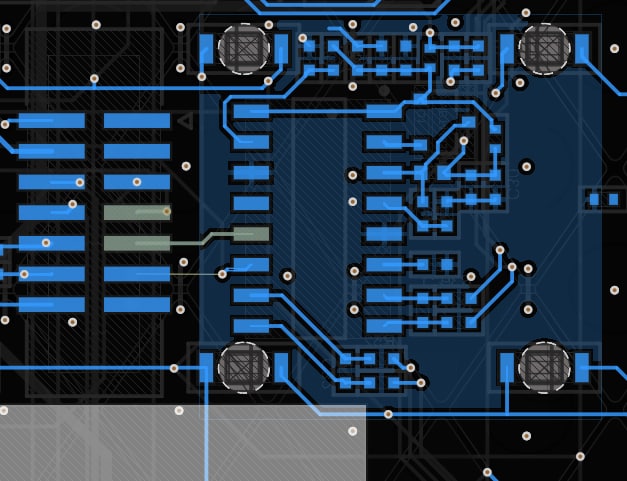

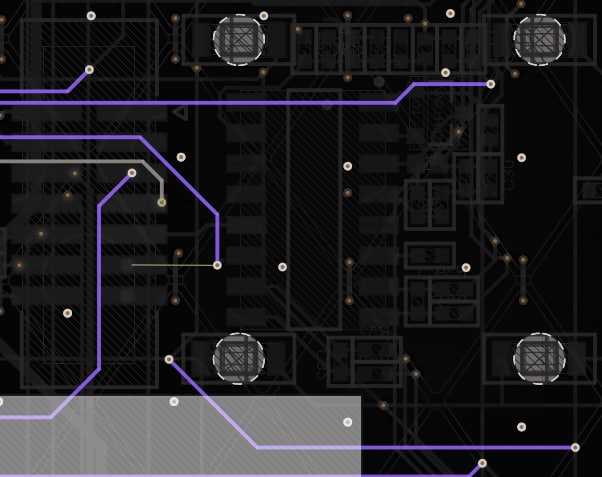

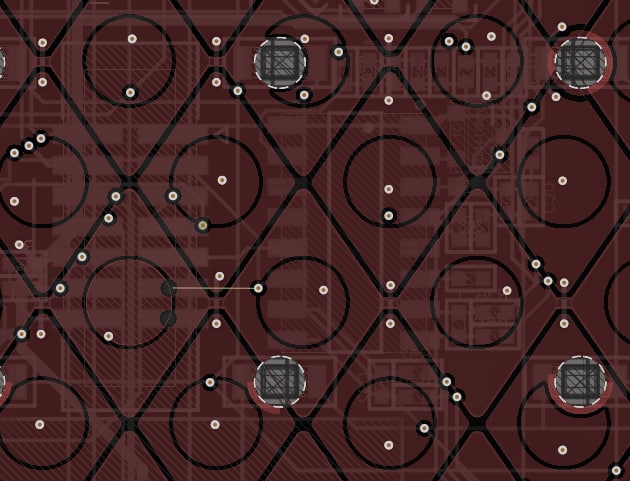

это с 6 по 1 слой. Третий слой (желтенький) для АЦП, через всю плату сигналы идут с полигоном. Ну и питание там затесалось на пол шишечки, некуда мне было его тыкнуть
G
ну вот что я не так сделала?
