МФ
привет всем! Есть проблемы с настройкой bltouch на клиппере, кто уже настроил и работает?
Size: a a a
2021 July 05
ST
Уже настроил и работает.
МФ
можно в лс?
ST
Давайте уж лучше тут.
МФ
Конфиг клиппера вот такой:
[bltouch]
sensor_pin: !P1.25
control_pin: P2.0
pin_move_time: 0.7
x_offset: 38.24
y_offset: -19.77
z_offset: 5.0
speed: 5
pin_up_touch_mode_reports_triggered = True
При включении принтера - всё работает, пару раз щуп выталкивается и втягивается. При тестировании опускания и подъёма щупа - всё работает как надо
[bltouch]
sensor_pin: !P1.25
control_pin: P2.0
pin_move_time: 0.7
x_offset: 38.24
y_offset: -19.77
z_offset: 5.0
speed: 5
pin_up_touch_mode_reports_triggered = True
При включении принтера - всё работает, пару раз щуп выталкивается и втягивается. При тестировании опускания и подъёма щупа - всё работает как надо
ST
А что за плата?
SA
Это не инженерный поход
МФ
SKR 1.3
ST
А что не работает?
МФ
МФ

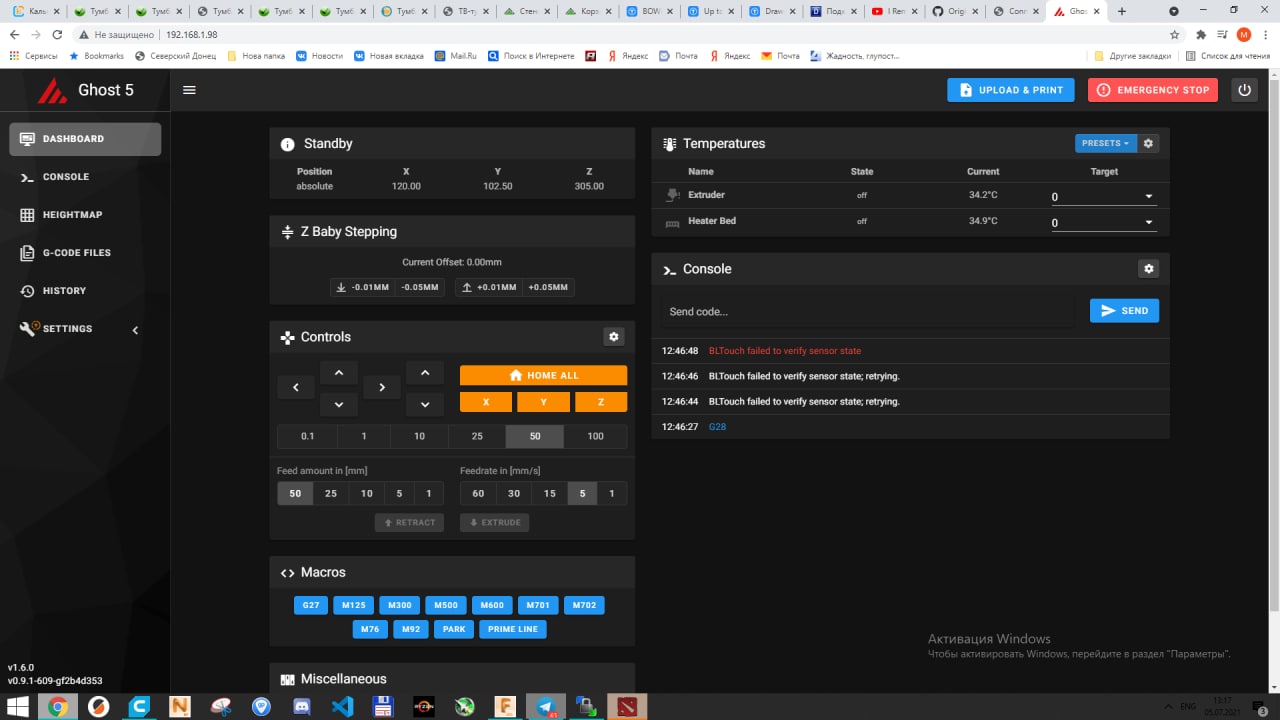

не хочет он замерять высоту по Z)
ST
Ну концевик не работает. У bltouch два отдельных устройства внутри - серва, щупом двигает и концевик. Серва у вас работает, а концевик нет. Там как-то можно состояние щупа посмотреть - командами двигаете щуп и проверяете его состояние.
МФ
при любой состоянии замкнут
МФ
но концевик подключен правильно....
МФ
сигнальный пин - белый провод, гнд - чёрный
ST
Проверьте, что правильная нога указана. И возможно подтяжка не нужна или к другому уровню. Ну и можно банально тестером посмотреть.
DP
Скальпелем
АЧ
может
pin_move_time: 0.7
увеличить немного, то 1.0
pin_move_time: 0.7
увеличить немного, то 1.0
ST
У меня для sensor pin нога указана с ^, а не с ! Подозреваю, это подтяжка, а у вас инвертирование логики. Но на память не помню :)
AM
А молельной поделитесь?
