ИК
Прогоняешь серию экспериментальных замеров с опр. набором настроек П, И , Д (иногда и без Д)
Size: a a a
2021 February 10
AK
Alex
Я аналогичную фигню уже делал для инкубатора с нагревателем аналогичной мощности. Там скачки температуры на выходе воздуха от нагревателя были до 5 градусов, если не использовать активный контроль синуса в сети.
а можно, для ленивых, пойти по пути теплоинертности. берем плитку (обычную, керамическую, которую на пол в ванной кладут) и между двух плиток закатываем грелку на силиконовый компаунд.
ну для тех, кто не хочет или не умеет в эти все электроники и т.д.
ну для тех, кто не хочет или не умеет в эти все электроники и т.д.
E
Alex
Да это вообще простая схема, уже есть готовые варианты на ардуинке. Можно просто ее отдельно повесить, и слушать ШИМ с ноги основной платы.
А любая схема высокотоковая на 220 не простая)
ИК
И дальше все скармливаешь умной матлабе, которая вполне точно с 3-4 приближения все считает
A
Готовые варианты на ардуинке?) Я и он не находили. Для этого нужен ещё модуль который будет при переходе 0 выдавать сигнал

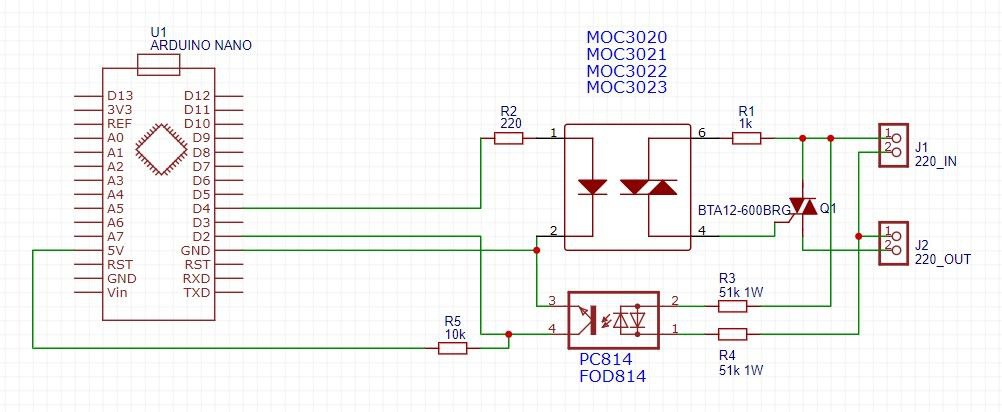

Вон даже от гайвера схема есть. У меня практически такая же была
ИК
Я такое делал для пресс-формы с поддержанием температуры 250+ градусов с огромной инертностью и очень неудобным расположением датчика
r
Готовые варианты на ардуинке?) Я и он не находили. Для этого нужен ещё модуль который будет при переходе 0 выдавать сигнал
Половина диодного моста. Нарастающий и затухающий фронты -- проход через ноль.
E
Половина диодного моста. Нарастающий и затухающий фронты -- проход через ноль.
Наркоман?) Нам же надо изолировать от потенциалов)
r
Наркоман?) Нам же надо изолировать от потенциалов)
Шо такое? Чё сразу наркоман?
E
Шо такое? Чё сразу наркоман?
Ну мне же очень хочется чтобы принтер был с потенциалом сети)
E
Сразу - мрнус юсб в компе
r
Ну мне же очень хочется чтобы принтер был с потенциалом сети)
Так я чисто про датчик прохождения через ноль. Понятно что там гальваническая развязка.
E
Alex
Вон даже от гайвера схема есть. У меня практически такая же была
И здесь прерывание по фронту ловить?
A
Илья Кравченко
Можно ПИД нормально откалибровать в той же матлабе
А нафига, если есть встроенный алгоритм калибровки пид?
Проблема в том, что пиды тупо не сожрут мощный источник, который греет стол с очень мало инертностью. А тут он будет именно таким, ибо кулер его нормально так будет охлаждать
Проблема в том, что пиды тупо не сожрут мощный источник, который греет стол с очень мало инертностью. А тут он будет именно таким, ибо кулер его нормально так будет охлаждать
A
И здесь прерывание по фронту ловить?
Да, в момент переключения
A
а можно, для ленивых, пойти по пути теплоинертности. берем плитку (обычную, керамическую, которую на пол в ванной кладут) и между двух плиток закатываем грелку на силиконовый компаунд.
ну для тех, кто не хочет или не умеет в эти все электроники и т.д.
ну для тех, кто не хочет или не умеет в эти все электроники и т.д.
Тупо отдельная грелка за 300 рублей - и никаких костылей
r
Alex
А нафига, если есть встроенный алгоритм калибровки пид?
Проблема в том, что пиды тупо не сожрут мощный источник, который греет стол с очень мало инертностью. А тут он будет именно таким, ибо кулер его нормально так будет охлаждать
Проблема в том, что пиды тупо не сожрут мощный источник, который греет стол с очень мало инертностью. А тут он будет именно таким, ибо кулер его нормально так будет охлаждать
Та докручивать ПИД нужно на таком столе, вручную, по графику.
Но минус в том, что если меняется скорость, направление обдува -- настройка превращается в тыкву.
Но минус в том, что если меняется скорость, направление обдува -- настройка превращается в тыкву.
AK
вообще на алике уже продаются готовые терморегуляторы незадорого для 220. https://ireland.apollo.olxcdn.com/v1/files/4xx809mzpokq3-UA/image;s=724x700 типо таких. только надо твердотельное реле. и если поискать можно найти с нормальным функционалом
AK
народ находит за 3-5 баксов регуляторы, которые в автоклавах ставили
r
В особо упоротых случаях регулятор стола начинает косячить при выключении обдува модели.
