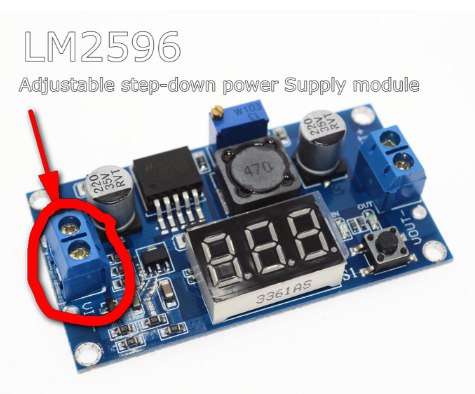

Ты про синие контактные колодки ?
источник

A

Alex in ARDUINO [RU]
Видимо да, а in English подскажете?
источник

IV

Ivan Veres in ARDUINO [RU]
источник

IV

Ivan Veres in ARDUINO [RU]
5 сек
источник

A

Alex in ARDUINO [RU]
Я так понимаю они должны быть с ножками с шагом стандартной макетной платы..
источник

IV

Ivan Veres in ARDUINO [RU]

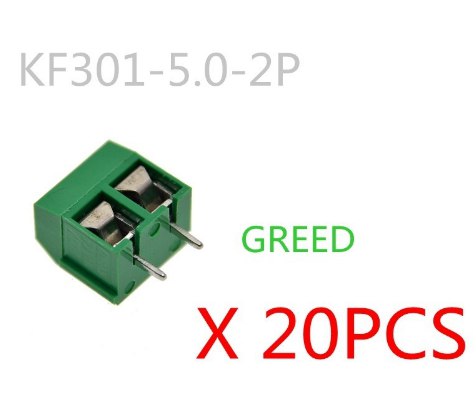

KF301-2P KF301-5.0-2P KF301 Screw 2Pin 5.0mm Straight Pin PCB Screw Block green
источник

IV

Ivan Veres in ARDUINO [RU]
источник

IV

Ivan Veres in ARDUINO [RU]
Я бы вот так назвал "Straight Pin PCB Screw KF-301-2P"
источник

A

Alex in ARDUINO [RU]
Спасибо
источник

IV

Ivan Veres in ARDUINO [RU]
Alex
Я так понимаю они должны быть с ножками с шагом стандартной макетной платы..
Шаг 5мм у этих.
источник

A

Alex in ARDUINO [RU]
источник

IV

Ivan Veres in ARDUINO [RU]
На алиэкспресс рубля 2-3 штучка
источник

IV

Ivan Veres in ARDUINO [RU]
источник

IV

Ivan Veres in ARDUINO [RU]

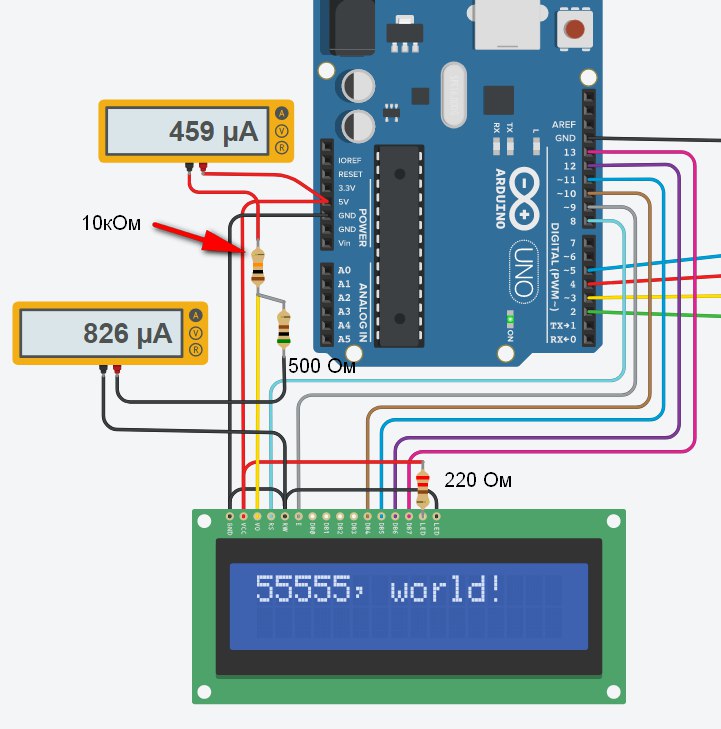

Планирую подключать LCD дисплей к ардуино.

На контакт V0 - советуют подключать потенциометр на 10кОм

Я так понимаю он будет работать как два резистора ? (как на схеме)

Вопрос какие номиналы резисторов лучше использовать ?
С точки зрения минимально-протекающего черз них тока (V5+ замкнут на GND получается)

И с точки зрения достижения максимальной яркости и стабильности работы
источник

EG

Eduard Gilmutdinov (edgi) in ARDUINO [RU]
Ivan Veres
Планирую подключать LCD дисплей к ардуино.

На контакт V0 - советуют подключать потенциометр на 10кОм

Я так понимаю он будет работать как два резистора ? (как на схеме)

Вопрос какие номиналы резисторов лучше использовать ?
С точки зрения минимально-протекающего черз них тока (V5+ замкнут на GND получается)

И с точки зрения достижения максимальной яркости и стабильности работы
Желательно поставить переменное добиться максимальной яркости и замерить Вы узнаете номинал и после этого уже поставить постоянгое
источник

IV

Ivan Veres in ARDUINO [RU]
источник

IV

Ivan Veres in ARDUINO [RU]
Я так и хочу. Думаю что имеет значение ток протекающий в указанных цепях (где амперметр).  Просто хочется копнуть немного глубже в теорию... может есть еще какие-то аспекты почему именно 10кОм советуют....

люблю опираться на твердую почву...когда что-то делаю :)

а опыта у меня 3 дня с копейками :)
источник

IV

Ivan Veres in ARDUINO [RU]
Буду конечно по i2C буду подключать... (там вроде таких заморочек нет... либо потенциометр уже на плате) но тем не менее... охота для себя разобраться
источник
2018 January 16

IV

Ivan Veres in ARDUINO [RU]

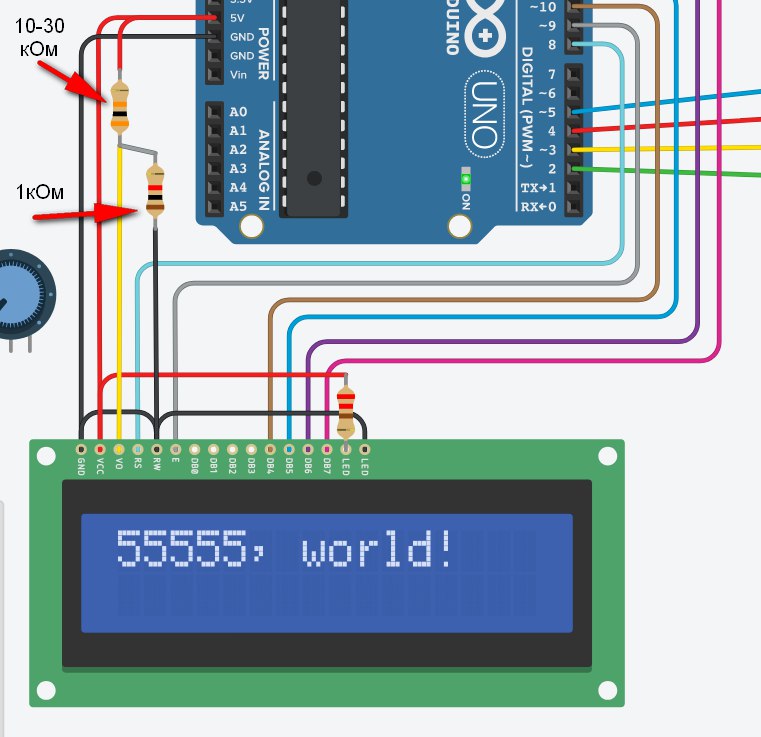

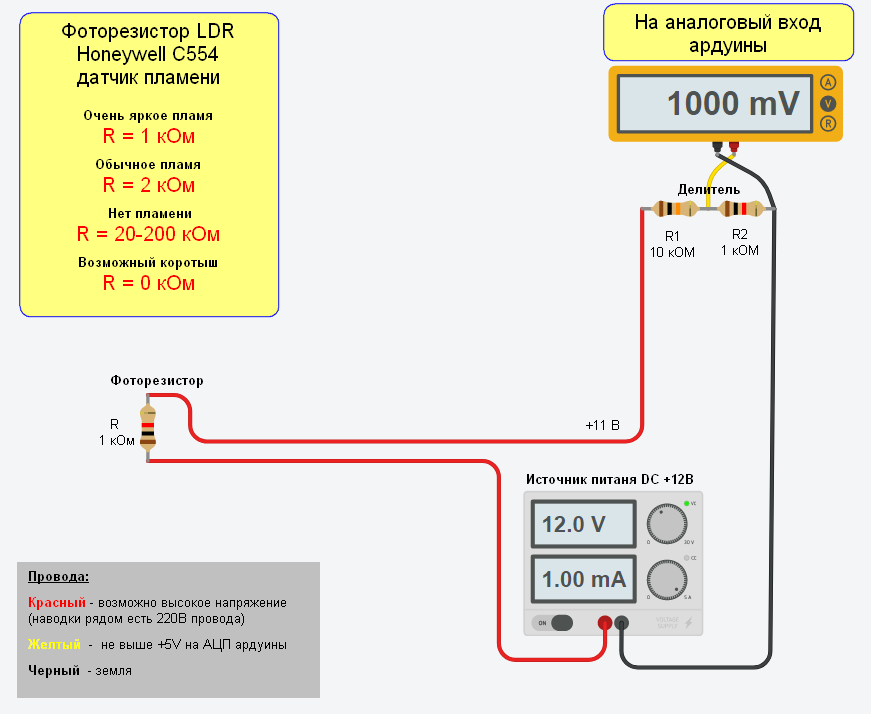

Вроде разобрался что к чему:

На контакт А0 подается напряжение 0-5В которое управляет яркостью шрифта. 5В - совсем бледно, чем ближе к 0 В тем ярче. Потенциометр (вместо двух резисторов) по сути является простейшим делителем напряжения для обеспечения этих самых 0-5В.

Номинал потенциометра в 10кОм ограничивает ток утекающий на минусовой контакт I=U/R=5 / 10000 = 0.0005А = 0,5 мА (что весьма незначительно и нам подходит).

Теоретически если хотим сделать ток утечки еще меньше можно взять сопротивление(потенциометр) еще больше. Но здесь возникнут другие проблемы:
- его будет трудно плавно регулировать
- излишне большое сопротивление сделает токи протекающие через А0 настолько маленькими что он станет нечувствителен к ним и будет реагировать как на разрыв в цепи.
