Вопрос по схеме ?

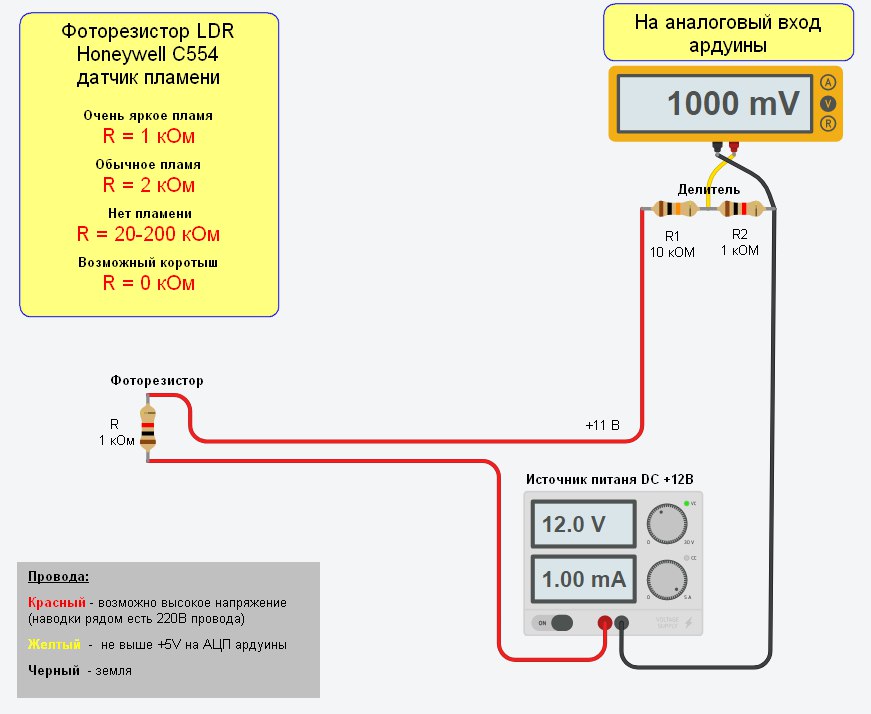

Есть датчик пламени резистор R. Хочу получать на аналоговом входе А0 ардуины состояние горелки.

Насколько мне известно Ардуина измеряет напряжение не выше +5V

При этом я не хочу питать датчик напряжением с платы, а хочу использовать внешний источник питания +12V.

При этом я хочу чтобы в случае случайного повышения напряжения в красной цепи.... хотябы до 30-40V ардуина осталась цела. Или например при замыкании красных проводов (R фоторезистора = 0).

Пламя горит или коротыш:
При R=0 Ом получаем +1.09 V на ардуину
При R=1000 Ом получаем +1 V на ардуину
При R=1000 Ом получаем +0.923 V на ардуину

Пламя не горит:
При R=20000 Ом получаем +0.387 V на ардуину

При случайно подаче +50V на красный провод вместо +12 и в худшем случае коротыша R=0 получаем на ардуину +4.55 V что допустимо.

Вопрос правильны ли мои рассуждения ? Есть ли в них смысл или это может как-то по другому делается ?

прочитайте про опторазвязку полезная штука

оптопара

Спасибо... поищу инфу.

Всем привет, как ожно датчик температуры подключить к ардуино нано, первый раз занимаюсь аржуино)

Привет. Это же не датчик

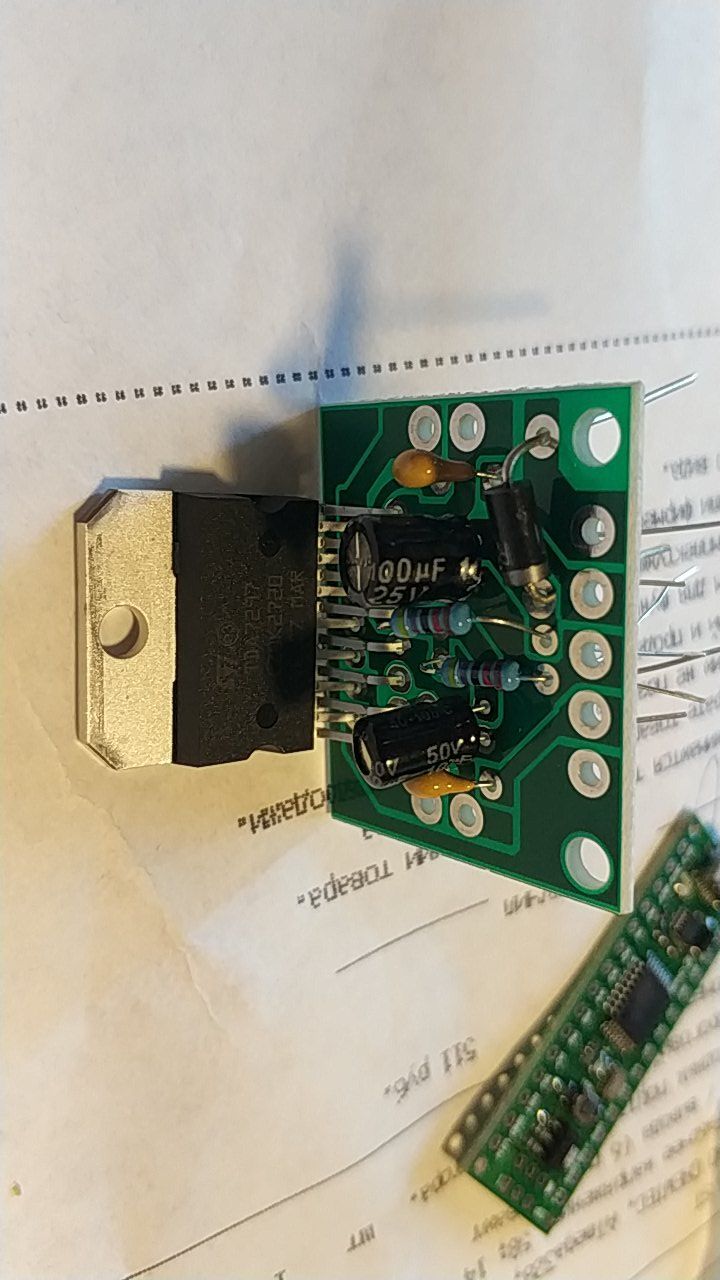

Усилитель мощности

Я не шарю, но вот купил, в магазине сказали что получится измерять температуру

Уже нашел модель, та тоже написано что усилитель мощности))

Может не то дали?)

Может да

Датчик температуры подключается легко и стоит копейки например dallas Ds18b

Уже разобрался, действительно не то дали
