Как можно определить по цветам где у него находится 220 вольт

воспользуйтесь тестером-омметром. обычно это самая высокоомная обмотка и с тонким проводом

Большое спасибо вам

да, PCI плата ВОЗМОЖНО будет работать

Кто занимайет двухстанойплата

потому что у неё может отличаться диапазон адресов. нам же неизвестно что за софт стоит на станке

да, это будет наилучший вариант среди всех

двухсторонняя плата кто делает

В олх набирите ребята делают

Цитата из даташита:

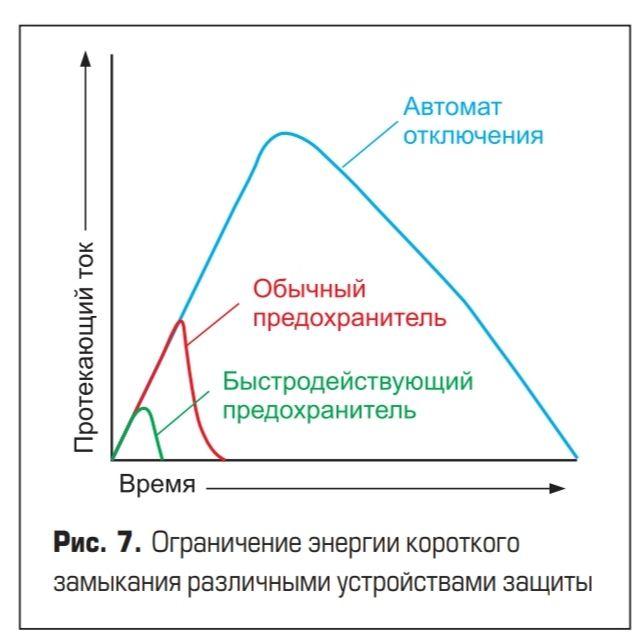

Быстродействующие предохранители для защиты силовых полупроводниковых приборов маркируются буквенным кодом и специальным символом, отображающим последовательно  соединенный предохранитель и диод.

Возможно, поэтому их иногда неправильно называют полупроводниковыми. На самом деле внутри у этих  предохранителей нет полупроводниковых компонентов, и, конечно, при их подключении не надо соблюдать полярность.
...
...
Такие предохранители всегда применяются в комплекте со штатными дросселями для конкретной модели инвертора.
Задача дросселей так ограничить скорость нарастания ударного тока КЗ, чтобы внутренняя структура полупроводникового прибора не деградировала от ударного тока, и чтобы предохранитель успел сгореть намного раньше, чем силовой полупроводниковый прибор.

Обычные автомобильные и щитовые предохранители непригодны, единственная польза что пожара и выгорания плат частотника не будет.

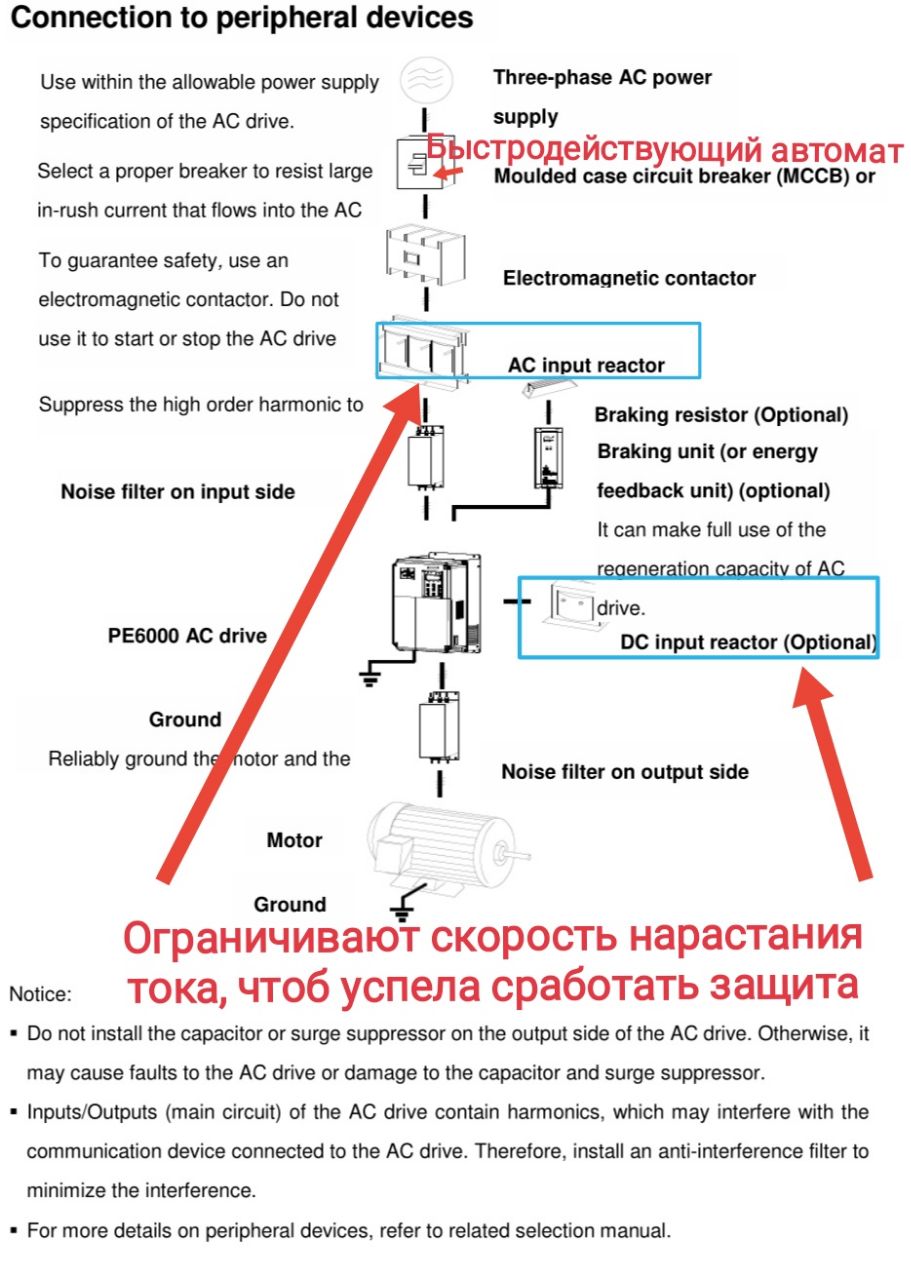

Штатные дроссели, спасающие при КЗ входной диодный мост и транзисторы IGBT(из паспорта на любой частотник).

В "белых" европейских инверторах встроен токоограничивающий дроссель постоянного тока.

Спасибо. Не знал👍

Нормальные фирмы выпускают и для бытовой аппаратуры Slow blow  и Fast Blow. Например Littlefuse. У нас я не видел.

А разве этот дроссель не для пассивной ККМ

Токоограни́чивающий реа́ктор — электрический аппарат, предназначенный для ограничения ударного тока короткого замыкания. Включается последовательно в цепь тока, который нужно ограничивать, и работает как индуктивное (реактивное) дополнительное сопротивление, уменьшающее ток и поддерживающее напряжение в сети при коротком замыкании, что увеличивает устойчивость генераторов и системы в целом.

Конденсатор на схеме где?

Некоторые китайские "Кулибины" встраивают функцию ККМ на реактор, и получают плохой ККМ с низким КПД и плохую защиту от сверхскоростного нарастания ударного тока КЗ.

Шутка:
"Новый "Head & Shoulders" всегда в N раз эффективнее предыдущего"
😄
Впервые этот трюк с реактором пытались провернуть еще в начале 60-х годов ХХ века для выпрямителей.

Думал собрать лазерный чпу или фрезерный и в итоге собрал пирограф на ардуино😊

А в чем криминал? Чем реактор от дросселя отличается? Сглаживающий фильтр.
