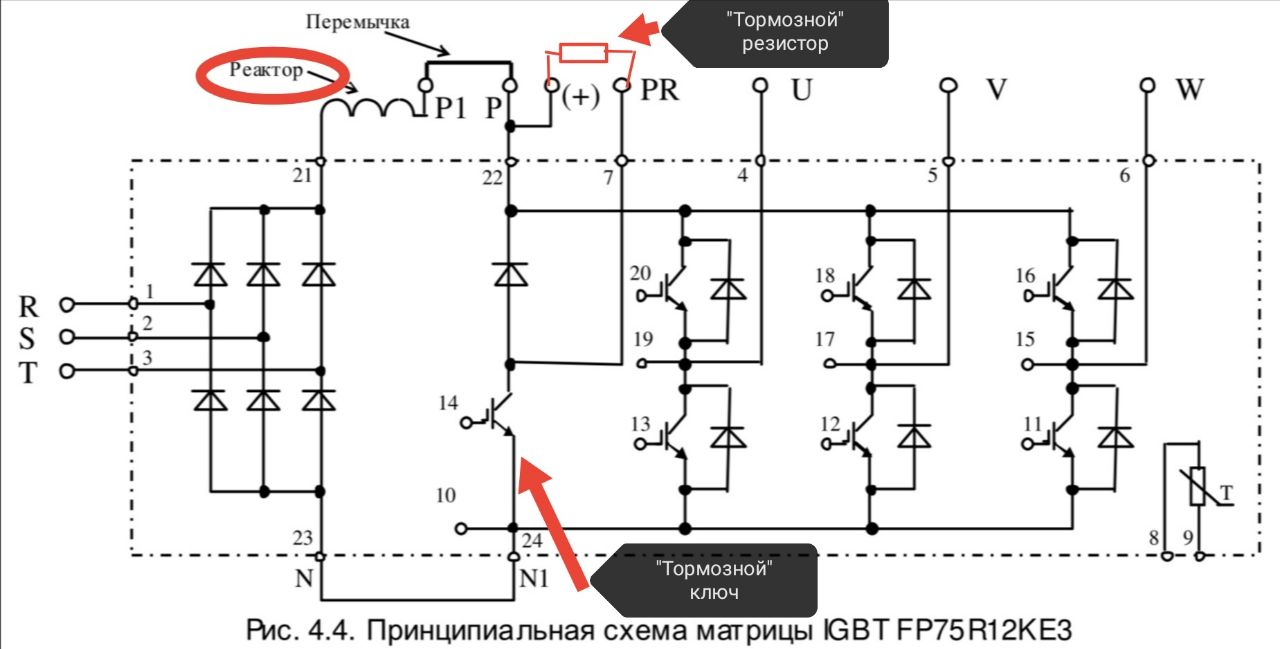

Это скрин паспорта "белого" частотника, структурная схема для пояснения "зачем оно надо" ставить реактор.
На этой структурной схеме 85% инвертора вообще отсутствует.

Ясно

Тормозной ключ коротит выпрямитель? Или есть ещё ключ отключающий выпрямитель?

Дроссель ККМ сдвигает потребляемый от сети ток, а реактор физически ограничивает скорость нарастания тока.
Разные задачи.
Разная конструкция.
Разные методы рассчета.
Разные требования к железу магнитопровода.

Компромисс порождает смесь бульдога с павлином, так чтотоба и бульдог и павлин оказываются неполноценными, и плохо выполняют свои функции.

Кроме того, скоммутированный специальным силовым ключом реактор для сдвига тока уже не сможет эффективно выполнить защитные функции ограничение скорости нарастания тока.

В чём сложность? XL >> 2Rн или более сакрально всё?

"Тормозной" ключ утилизирует в тепло на "тормозном" резисторе перенапряжение в звене постоянного тока, возникающее в аварийных режимах привода, например, когда мотор вращает внешняя сила(груз на крюке крана или лифт при при опускании груза может раскрутить мотор) с частотой выше заданной частотником, превращая мотор в генератор.

Это понятно. На схеме ключ замкнет и выпрямитель через резистор. Так должно работать? Это штатный режим?
