Андрей можно поподробнее? Термостаты не планирую ставить

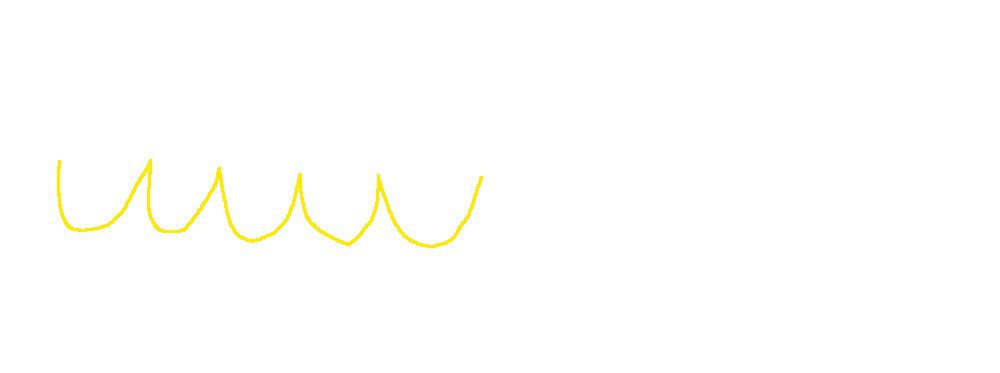

Зашло и вышло, зашло и вышло. Это шина

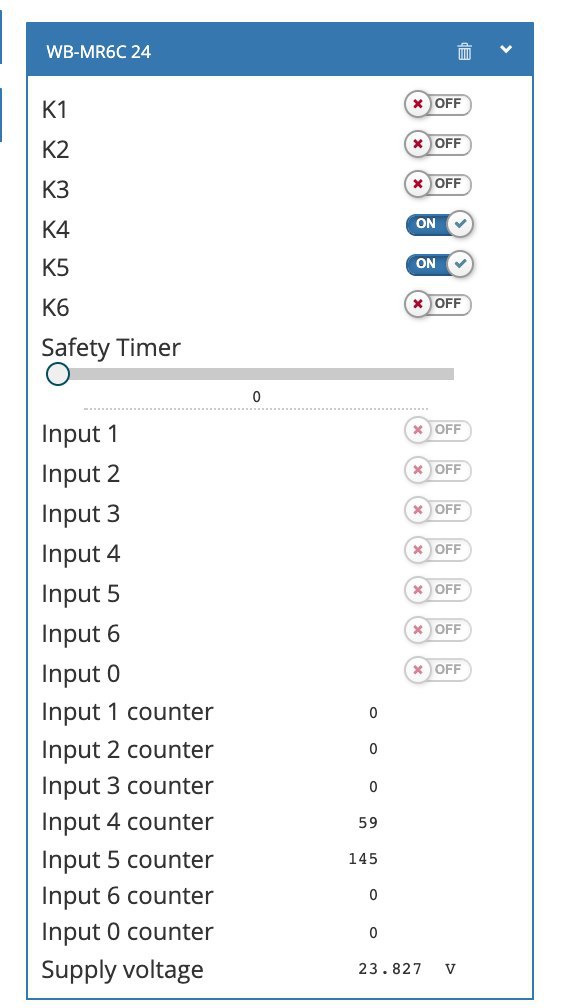

Ползунок Safety Timer позволяет задать время отключения (в секундах) всех выходов при отсутствии обмена данными с Wiren Board (0 – таймер безопасности отключен). При возобновлении связи с контроллером выключившиеся реле останутся выключенными. Ползунком удобно управлять с помощью клавиш со стрелками, предварительно сфокусировавшись на нем мышью: перемещение ползунка с помощью мыши не обеспечивает достаточную точность. Таймер безопасности позволяет остановить технологические процессы в случае, если контроль над модулем утрачен (например, перебит кабель RS-485).

Это настройки в модулях или в контроллере?

настройки модуля

Н ут.е. вот тоже самое, только на лампочках я нарисовал. зашло и вышло. Верно же?) Школьников себя чувствую)

Шикардос вообще

Под рукой ничего нет чтобы нарисовать. С порта контроллера вышли 2 провода и последовательно пошли на устройства

От первого к последнему

ну я понял. ну вот рисунок с лампами тоже самое. с первой допустим вышло 2 провода, на последнюю пришли. просто линия максимально укорочена получилась и разводится от середины

По-моему ты мешаешь в кучу 1-Wire и RS-485. Тебе сначала нужно подключить датчик на WB-M1W2, а уже WB-M1W2 цеплять на шину

Эта с лампами неверна схема, это звезда

От центра линии идут видишь?

так они ж одинаковы. просто линия более короткая. вот пример

что первая, что вторая одно и тоже же. просто в круг заведены

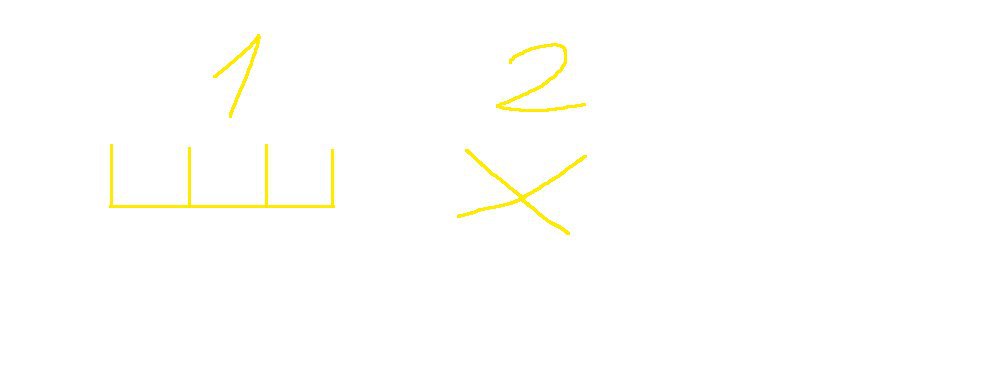

Первая схема является шиной, только при условии что каждое ответвление по своей длине стремиться к нулю

не обязательно датчик на WB-M1W2 цеплять. можно парямую в модуль завести. у вайрона в вики это указано

Да... но только при длине линии меньше 1 метра, иначе рекомендуют через переходник, а ты я так понимаю говришь про ТП

т.е. вот так?
