ЯЯ
Самый длинный провод метров 10 (двушка)
Тогда можно и звездой
Size: a a a
2019 July 19
ZB
Подскажите, если брать четыре универсальных датчика wb-msw v3 подключать каждый отдельной витой парой и ввести ее в щиток, то получается надо ее в щитке будет соединить в одну шину? Есть какие клемники для этого или как лучше?
+
ЯЯ
Обжимаете в двойные ншви и всё
s
Тогда можно и звездой
Как лучше скоммутировать в щитке? Тогда терминатор в 120 ом нужен?
IZ
терминатор использую наконце линии смысла использовать в звезде его нет
IZ
он используется для подавления отражений
IZ
какой отражение у вас?
IZ
s
какой отражение у вас?
Я представлял себе что в щитке мне надо выводы соединить последовательно в шину, нет?
IZ
можете для начала все скрутить в звезду и все
IZ
10 метро это немного
IZ

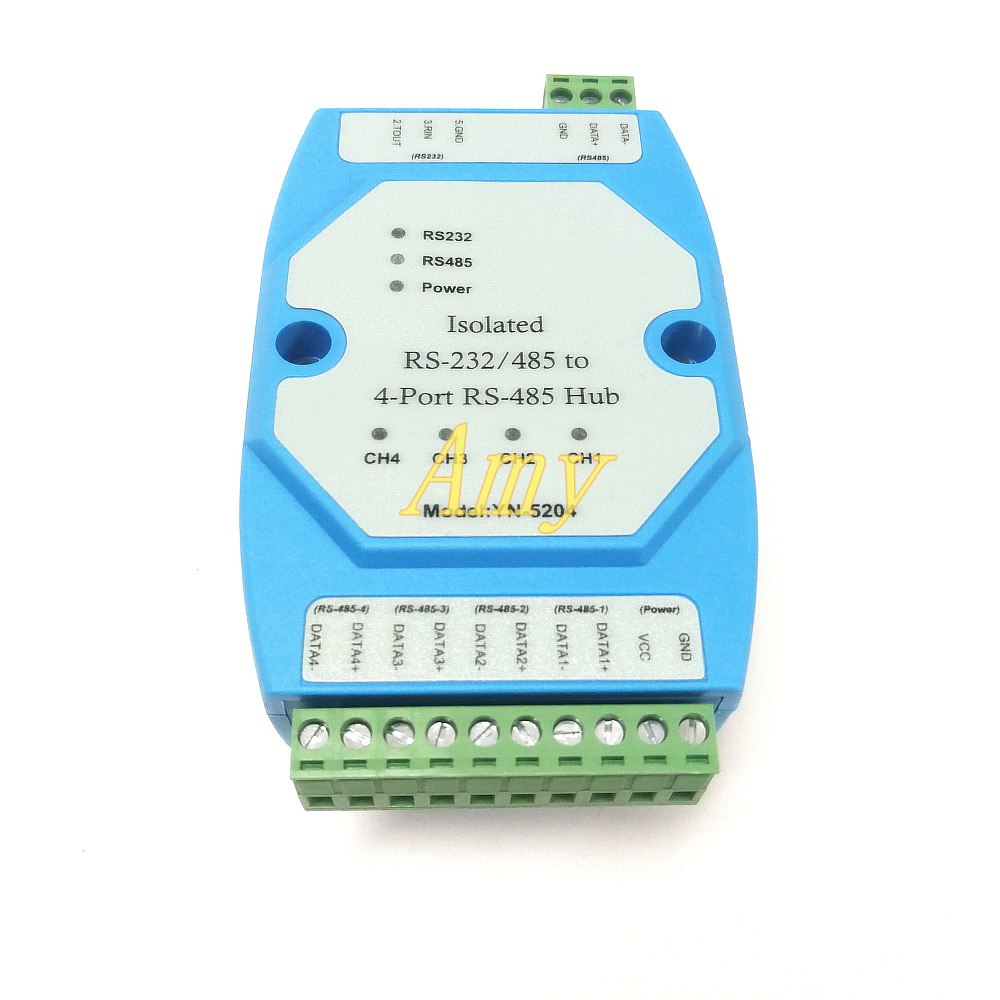

или же кинуть в такой концентратор
ЯЯ
10 метро это немного
Не нужен концентратор
ЯЯ
Блок питания расчитайте просто какой нужен и всё
s
Блок питания расчитайте просто какой нужен и всё
Питание т.е. лучше брать не с контроллера?
IZ
какая разница. землю всеравно объединять
IZ
по мощности подбирайте и все
ЯЯ
Я про блок питания. По мощности. А через контроллер или нет на Ваше усмотрение. Если это релейные модули, то я бы отдельно запитал. На случай если автоматизация зайдет не туда и контроллер придется перезагрузить, отключить итд
ЯЯ
Что бы не остаться без света
s
Нарисую для полного просветления, скину сюда тогда) спасибо
