IZ
1 wire это тоже цифровая шина данных и если это будет неправильно подключенная с большими ответвлениями, то получите такой де искаженный сигнал как и в неправильной разводке rs485
Size: a a a
2019 July 23
IZ
и если там это на более длинных линия проявляется и это можно компенсировать то тут нет
IZ

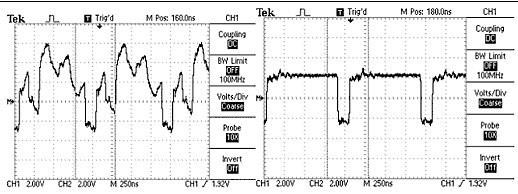

вот какие графики при правильном и неправильном подключении на rs485
IZ
тоже самое если не хуже будет на 1 wire
IZ
если датчики сильно далеко друг от друга - то вешать их нужно на разные порты. если нехватает - ставьте модуль аналоговых входов. хоть от WB хоть c ALI
V
Вклинюсь, вопрос не изучал, но если датчик 1-ware использует 4 провода в витухе 8 что мешает сделать "последовательное" соединение прям в щите?
1-wire датчик использует 3 провода, +, -, данные.
V
Ну по крайней мере у меня датчик температуры такой расклад)
V
В моем случае я кинул к каждому датчику 4х парную витую пару, и вся коммутация будет происходить в щитке.
А
если датчики сильно далеко друг от друга - то вешать их нужно на разные порты. если нехватает - ставьте модуль аналоговых входов. хоть от WB хоть c ALI
Датчики будут в полу, в каждой комнате квартиры, то есть условно близко, поэтому предполагал их последовательное подсоединение на 1 порт 1-wire
IZ
Датчики будут в полу, в каждой комнате квартиры, то есть условно близко, поэтому предполагал их последовательное подсоединение на 1 порт 1-wire
их и нужно соединять последовательно. только реально последовательно один за одним а не в щитке
А
их и нужно соединять последовательно. только реально последовательно один за одним а не в щитке

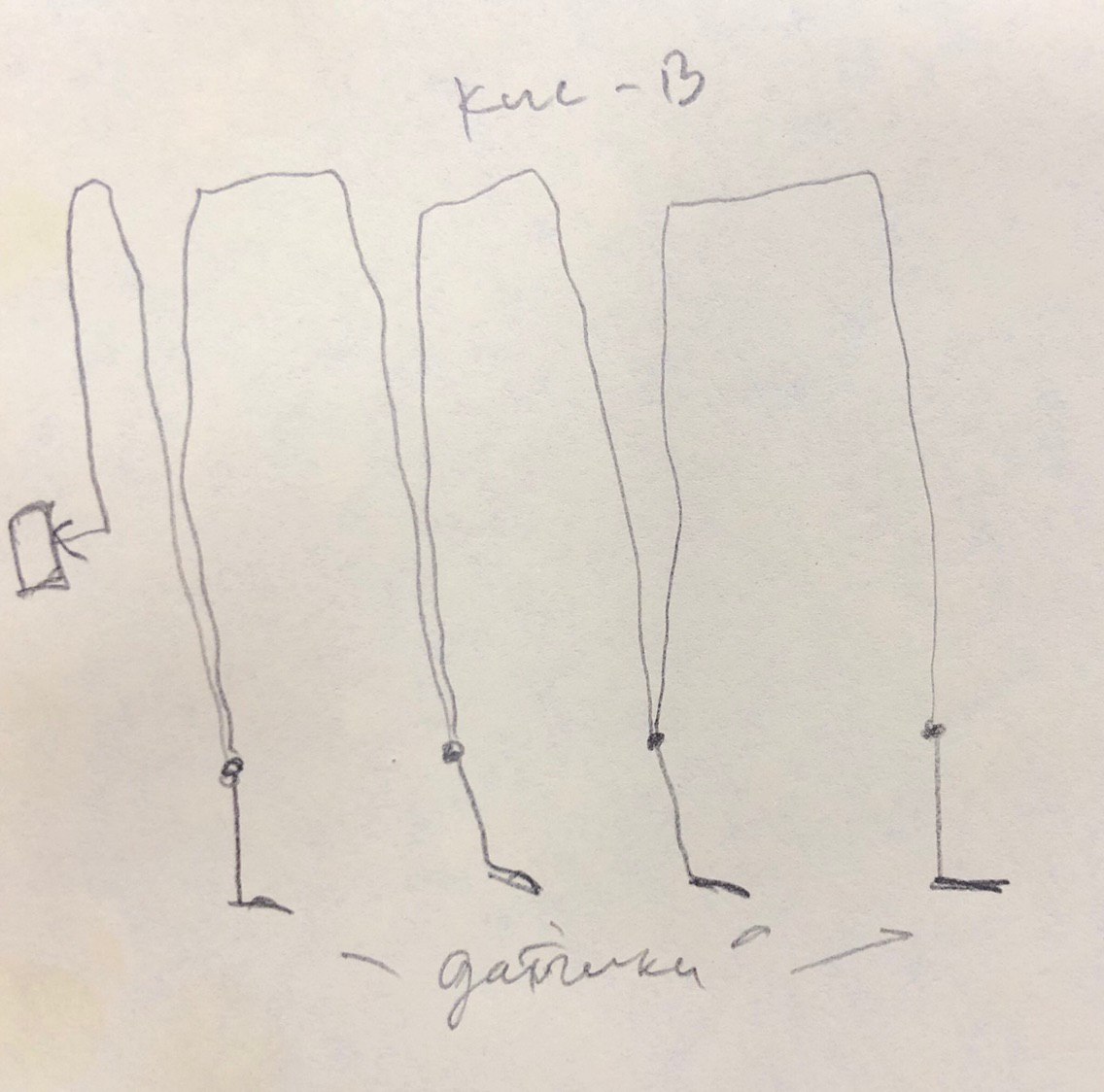

То есть вот так?
IZ
IZ
только врядли так получится тоже. скорее всего будет сильно большая длинна трассы
AP

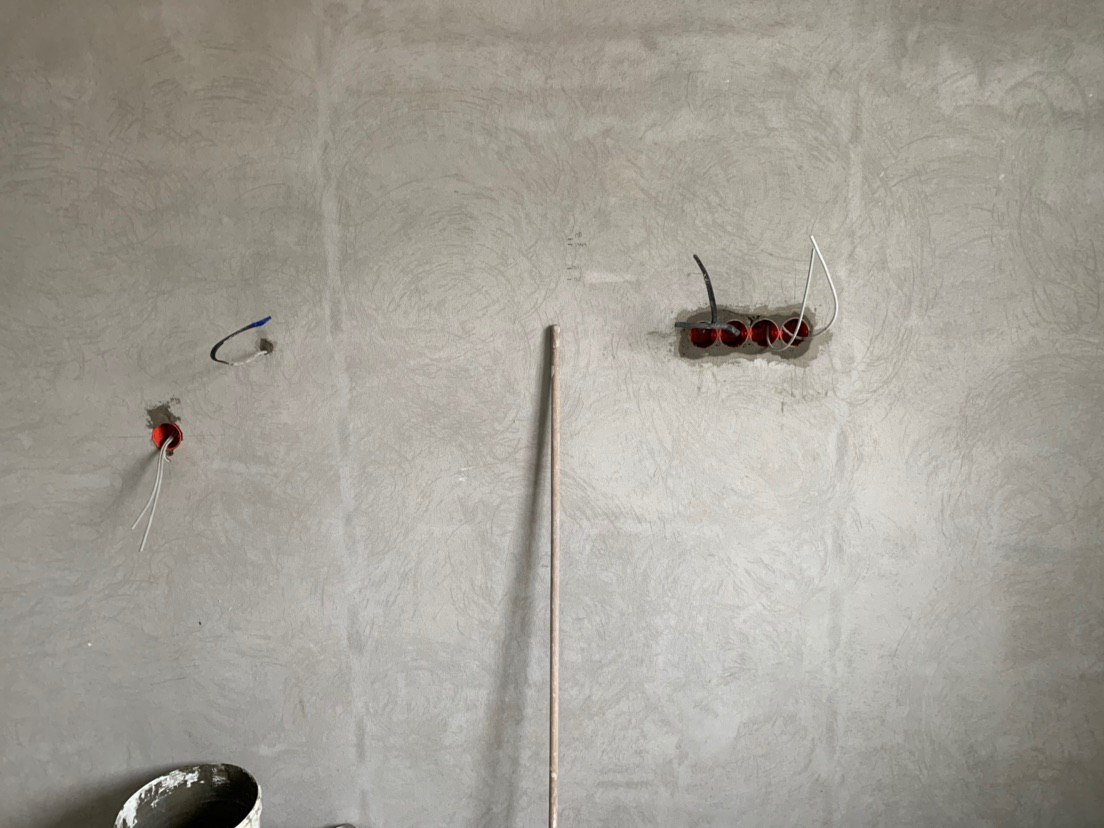

С левого подрозетника две витой пары, это как раз на датчик
IZ
если каждый на отдельный порт - то это ок. если их потом все соединять к одному порту то очень велика вероятность помех
А
только врядли так получится тоже. скорее всего будет сильно большая длинна трассы

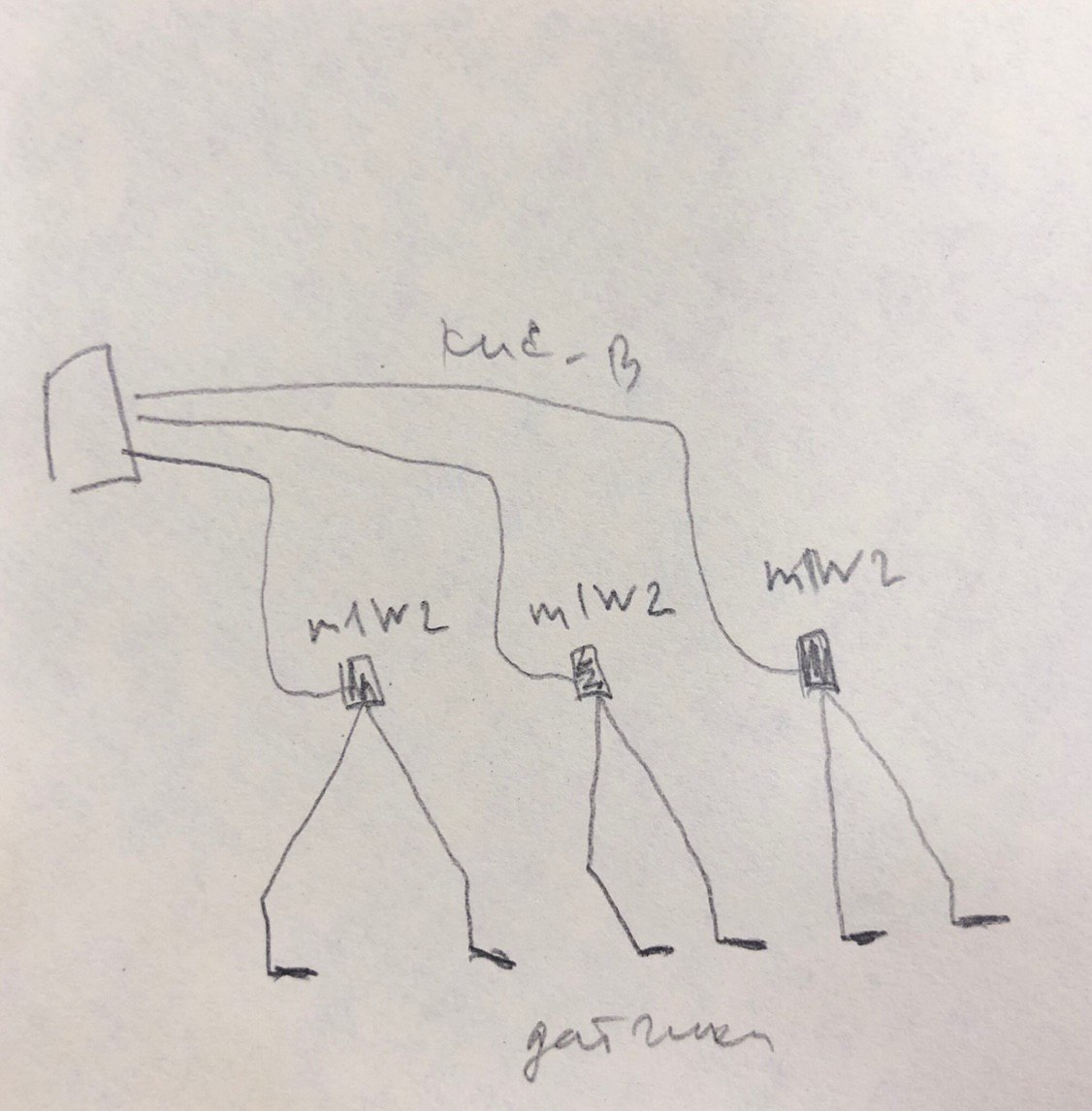

Так целесообразнее?
IZ
Так вы задействуете 3 порта rs485 или нужно ставить rs485 hub
А вот если соедените теперь всю шину 485 последовательно и вконце еще на неё поставите 120 ом резистор - и всю эту шину на отдельный порт rs485 а не на тот где у вас другие устройства (например диммер или еще что-то от WB)
А вот если соедените теперь всю шину 485 последовательно и вконце еще на неё поставите 120 ом резистор - и всю эту шину на отдельный порт rs485 а не на тот где у вас другие устройства (например диммер или еще что-то от WB)
IZ
будет отлично
IZ
120 ом это только в случае если используете кабель витую пару - для других кабелей нужно смотреть их сопротивление
