Попробуем подобрать номинал автомата по методике Legrand для сферического примера в вакууме (правда, немного похожего на случай @alexey_tm).
2 многожильных кабеля 3x10 на лотке.
2 многожильных кабеля 3x10 на лотке.
Size: a a a
2019 October 21
1

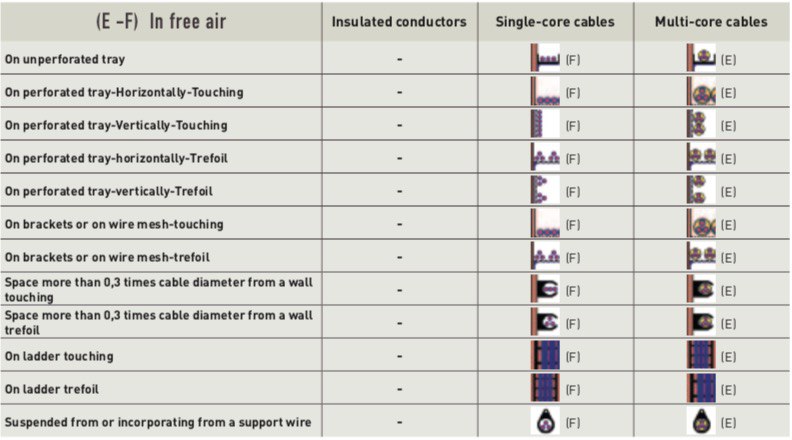

1) Определяем способ монтажа - E
1
2) По таблице допустимых токов выше для способа монтажа E и 3 нагруженных жил (PVC3) получаем максимальную нагрузку кабеля 60 ампер.
1
3) Для 2 кабелей на лотке находим поправочный коэффициент в таблице - 0,88.
1
4) Iz=60*0.88=52.8(A)
1

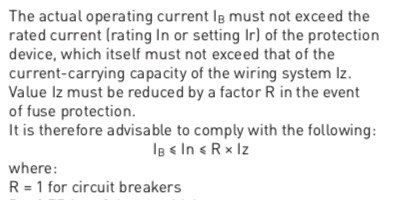

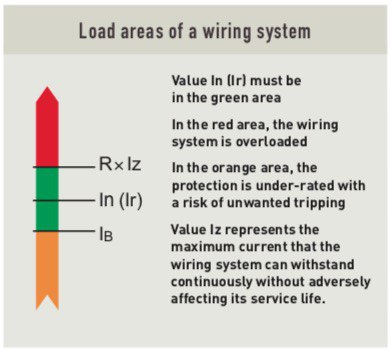

5) В рекомендациях явно указано, что более ничего для определения номинала учитывать не нужно (никаких 1,45 и т.п.), значит берём In<Iz, то есть подходит автомат 50 ампер.
Как-то так.
Как-то так.
1
NK
1
5) В рекомендациях явно указано, что более ничего для определения номинала учитывать не нужно (никаких 1,45 и т.п.), значит берём In<Iz, то есть подходит автомат 50 ампер.
Как-то так.
Как-то так.
Тема то интересная.Но вот для каких кабелей.Если ГОСТ,то один разговор,а вот в ТУ я сомневаюсь.
NK
Французы наверно и в страшном сне не могут представить кабель по ТУ
NK
Не,тема действительно достойна изучения
1
Ещё интересный пример. Если, допустим, проводка в каркасном доме, то имеем способ монтажа A2 (многожильный кабель в трубе в теплоизолированной стене), для 2,5 квадратов по таблице не более 18 ампер, а если этот кабель не один, а их рядом 2 - то уже поправочный коэффициент, и автомат 16А формально не проходит. А если кабелей вдруг 7 в связке - не проходят и автоматы 10A. 🙂
И
Уже лучше, но куда подключать 3х фазную нагрузку
И
Значит на фазы по 25А, перед ними подключение 3х фазника, а перед ними АВ 32А или АВ40
И
Но вопрос не в этом, что отвечать на пункты ТУ?
И
Давайте с фотками попозже, а сейчас: что это «…с учетом требований к времени автоматического отключения питания …» и «Проверку существующих сетей по токовой нагрузке. В случае необходимости их замену или строительство новых».
ДА
Иван
Давайте с фотками попозже, а сейчас: что это «…с учетом требований к времени автоматического отключения питания …» и «Проверку существующих сетей по токовой нагрузке. В случае необходимости их замену или строительство новых».
Это и есть номинал автомата и его характеристика в зависимости от ваших токов кз, чтоб соблюдалась селективность отключения вышестоящих автоматов
ДА
15 кВт при трех фазах это трехполюсный автомат 25А, скорее всего характеристика С подойдет
И
Это и есть номинал автомата и его характеристика в зависимости от ваших токов кз, чтоб соблюдалась селективность отключения вышестоящих автоматов
И я обязан проводить проверку по току?
ДА
Про незаконность пзр или ом у нас в регионе в силе, у нас его уже давно во всех ту рекомендуют, а не обязывают
B
Про незаконность пзр или ом у нас в регионе в силе, у нас его уже давно во всех ту рекомендуют, а не обязывают
Кстати хотел почитать
