I

Ihar in ELECTRONIX

Alex

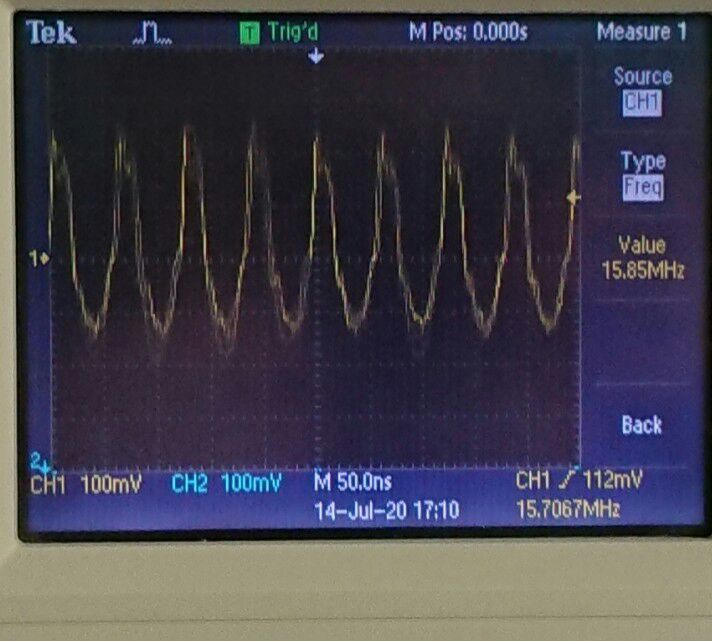

Это что такое? Питание?
И на нём помеха 0,5 Вольта с частотой ~15 МГц? Там что, блокировочных конденсаторов нет?

источник

18:33пожаловаться #1

A

Alex in ELECTRONIX

Ihar

Это что такое? Питание?
И на нём помеха 0,5 Вольта с частотой ~15 МГц? Там что, блокировочных конденсаторов нет?

да питание контроллера, но "звенит" именно контроллер. Один на входе стабилизатора, второй на выходе. И все... Правда в схеме контроллер и компаратор только.

источник

19:13пожаловаться #2

I

Ihar in ELECTRONIX

Ну не может быть такого. Керамический конденсатор на 0,1 мкФ непосредственно возле ноги контроллера должен задушить такое на корню.

источник

19:23пожаловаться #3

I

Ihar in ELECTRONIX

Давно с АВР не работаю, но когда-то было похожее, но на почти всех (!) портах ввода вывода контроллера Мега8 или Мега32, точно не помню. Но там просто контроллер сдох от мощного ЭМ импульса. При этом флэш шилась и верификацию проходила.

источник

19:28пожаловаться #4

A

Alex in ELECTRONIX

Ihar

Ну не может быть такого. Керамический конденсатор на 0,1 мкФ непосредственно возле ноги контроллера должен задушить такое на корню.

Конденсатора нет рядом с контроллером, он если развернуть все дорожки питания примерно 7см от контроллера рядом с выходом стабилизатора.

источник

19:43пожаловаться #5

I

Ihar in ELECTRONIX

7 см это много. Стоит поставить хотя бы выводную керамику прямо на ноги контроллера.

источник

19:45пожаловаться #6

I

Ihar in ELECTRONIX

0,01...0,47 мкФ.

источник

19:46пожаловаться #7

A

Alex in ELECTRONIX

Ihar

0,01...0,47 мкФ.

подбирать нужно?
Там "на пол пути" к контроллеру есть место где дорожки параллельно идут, есть смысл туда дополнительно поставить конденсатор?

источник

20:02пожаловаться #8

I

Ihar in ELECTRONIX

Любой из этого диапазона. Чем ближе к контроллеру, тем лучше.

источник

20:03пожаловаться #9

ii

ildus i in ELECTRONIX

Не подбирать, а лучше поставить сразу несколько в ассортименте примерно в этом диапазоне, как можно ближе к ногам мс

источник

20:04пожаловаться #10

I

Ihar in ELECTRONIX

Для начала просто попробовать, изменит ли это ситуацию.

источник

20:04пожаловаться #11

ii

ildus i in ELECTRONIX

Может и кренка самовозбуждаться тоже, но шунтировать питание МК в непосредственной близости надо обязательно. А 7 см проводов дадут немалую индуктивность, отчего всё будет звенеть с резонансом

источник

20:06пожаловаться #12

A

Alexander in ELECTRONIX

ildus i

Может и кренка самовозбуждаться тоже, но шунтировать питание МК в непосредственной близости надо обязательно. А 7 см проводов дадут немалую индуктивность, отчего всё будет звенеть с резонансом

От токов потребления зависит. Не думаю что там адовые выбросы будут.

Но емкость, конечно, не помешает.
(Например 0.1 мкФ и 10 мкФ впараллель)

источник

20:08пожаловаться #13

A

Alex in ELECTRONIX

Это 0,039мкФ если не ошибся, выводная керамика прям на ножки контроллера.

источник

20:18пожаловаться #14

A

Alexander in ELECTRONIX

Alex

Это 0,039мкФ если не ошибся, выводная керамика прям на ножки контроллера.

А с землей всё ок?
Это не может быть прикол с щупом осциллографа?

источник

20:20пожаловаться #15

A

Alex in ELECTRONIX

ildus i

Может и кренка самовозбуждаться тоже, но шунтировать питание МК в непосредственной близости надо обязательно. А 7 см проводов дадут немалую индуктивность, отчего всё будет звенеть с резонансом

С кренкой все ок, там и 10мВ пульсаций нет. На конденсаторе

источник

20:20пожаловаться #16

A

Alex in ELECTRONIX

Alexander

А с землей всё ок?
Это не может быть прикол с щупом осциллографа?

Измерял крокодилом, завтра пружинку сделаю на щуп

источник
