NT
может не все, но я с али брал - текли. немного, но под bga затечь смогут
Size: a a a
2019 October 30
J
Это да, слышал про такое. Но там тоже всякие засады вроде есть.
два раза проделал такое, у тещи и у шурина
V
два раза проделал такое, у тещи и у шурина
Какие автоматы (фирма) использовал. И сколько стоило?
AD

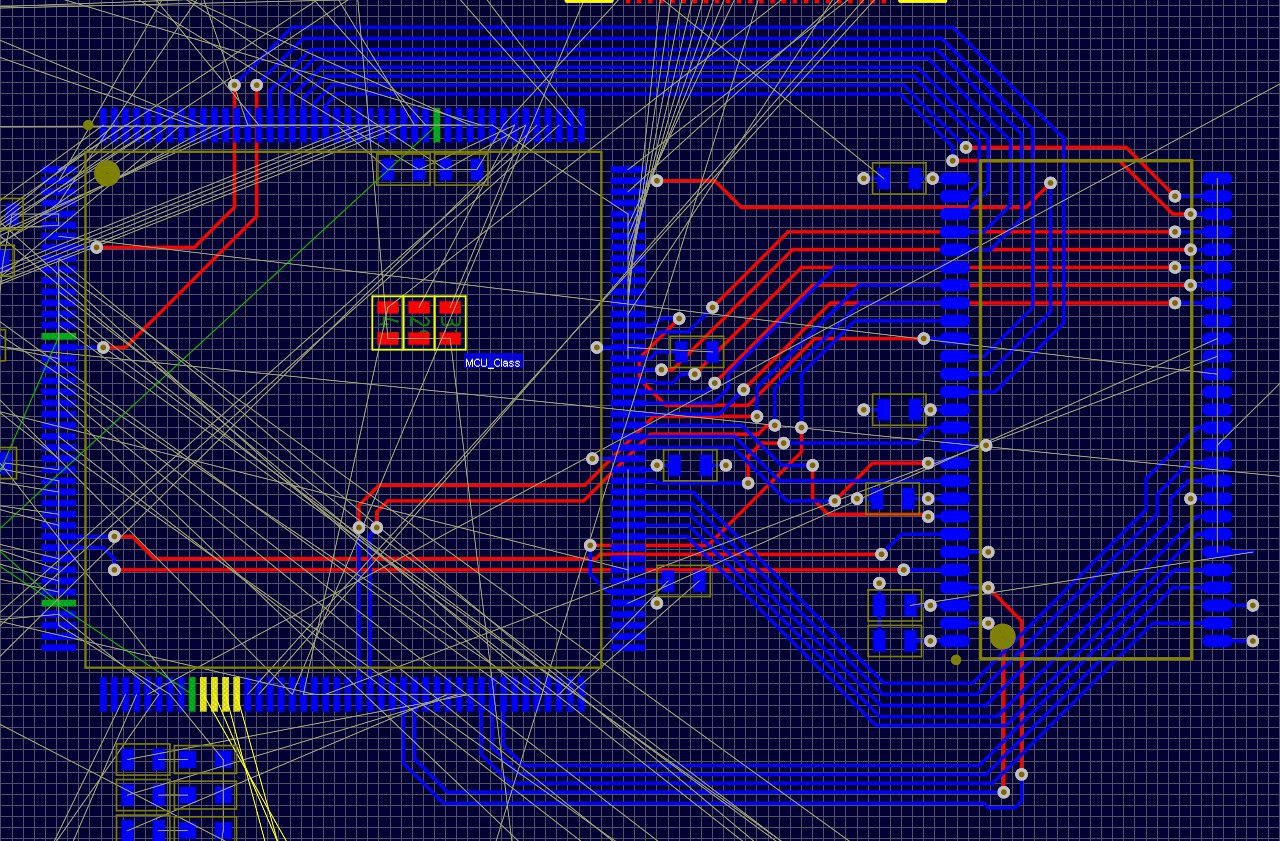

Господа, а это нормально, что в STM32(например STM32F427 176 пин корпус), интерфейс оперативной памяти "разбросан" по пинам как попало? Т.е. часть шины адреса слева, часть справа, и все разводится через жопу, т.е. с перекрещиванием проводников, кучей gереходок.
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
J
Какие автоматы (фирма) использовал. И сколько стоило?
стоило купить в магазине два автомата schneider или ABB на 16А и на 40А(там же в магазине оставляешь, через день забираешь один с корпусом на 16А) сама перпаковка 100грн(4 доллара), за вызов електриков вообще ничего не платили
V
Надо будет попробовать
AD
Так там аппаратно все.. безальтернативно...
И
Господа, а это нормально, что в STM32(например STM32F427 176 пин корпус), интерфейс оперативной памяти "разбросан" по пинам как попало? Т.е. часть шины адреса слева, часть справа, и все разводится через жопу, т.е. с перекрещиванием проводников, кучей gереходок.
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
Да, это ст, ебись как хочешь
AD
Не, ISS
AD
Да, это ст, ебись как хочешь
Спасибо, обнадежил 😂👍
D
Господа, а это нормально, что в STM32(например STM32F427 176 пин корпус), интерфейс оперативной памяти "разбросан" по пинам как попало? Т.е. часть шины адреса слева, часть справа, и все разводится через жопу, т.е. с перекрещиванием проводников, кучей gереходок.
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
Пины интерфейса раскидывал CUBE, но может я чего-то не знаю, какая-то черная магия?
да, всегда такое говно
И
Но для сдрам на такой частоте можно не ровнять. Клок сделай самым длинным и все
AD
Ну или вот... тут уже разработчики памяти решили усложнить жизнь))
Перепроверял- номер пина верный, имя тоже.
Перепроверял- номер пина верный, имя тоже.
AD
На 4-х, но я тольк на TOP и BOT от памяти треки тащу, чтоб боволновое сопротивление соблюсти.
частота ХЗ, не я буду прогать...
Вот прям тыменя за яйца поймал... не знаю что ответить(
частота ХЗ, не я буду прогать...
Вот прям тыменя за яйца поймал... не знаю что ответить(
AD
Но для сдрам на такой частоте можно не ровнять. Клок сделай самым длинным и все
Ага, оке! Вот тут успокоил, а то я почитал, что до ~90mm можно не ровнять, ибо время распространения, блабла, нео все равно очкую, вдруг чет там отразится, или несинхронно придет....
AD
Ога, ды! Клок если че змейкой удлиню.
AD
Господа, а я правильно понимаю, что нужно ставить блокирующие конденасаторы 100нФ у КАЖДОГО вывода питания МК? Или это "хороший тон"? Если полигон +3,3под всей платой, и скажем я половину кондеров только "втисну" у ног МК? Это будет "норм, полетит", или "лучше так не делать"?
RS
Господа, а я правильно понимаю, что нужно ставить блокирующие конденасаторы 100нФ у КАЖДОГО вывода питания МК? Или это "хороший тон"? Если полигон +3,3под всей платой, и скажем я половину кондеров только "втисну" у ног МК? Это будет "норм, полетит", или "лучше так не делать"?
даташит гласи что у каждого, впрочем конденсаторы стоят копейки
RS
Господа, а я правильно понимаю, что нужно ставить блокирующие конденасаторы 100нФ у КАЖДОГО вывода питания МК? Или это "хороший тон"? Если полигон +3,3под всей платой, и скажем я половину кондеров только "втисну" у ног МК? Это будет "норм, полетит", или "лучше так не делать"?
а делаю два полигона: под микросхемой полигон питания а на обратной стороне полигон земли. в итоге путь к конденсаторам минимальный
