AD
даташит гласи что у каждого, впрочем конденсаторы стоят копейки
Дык проблема в том, чтоб их распихать на поверхности, где например вермишель разложена...

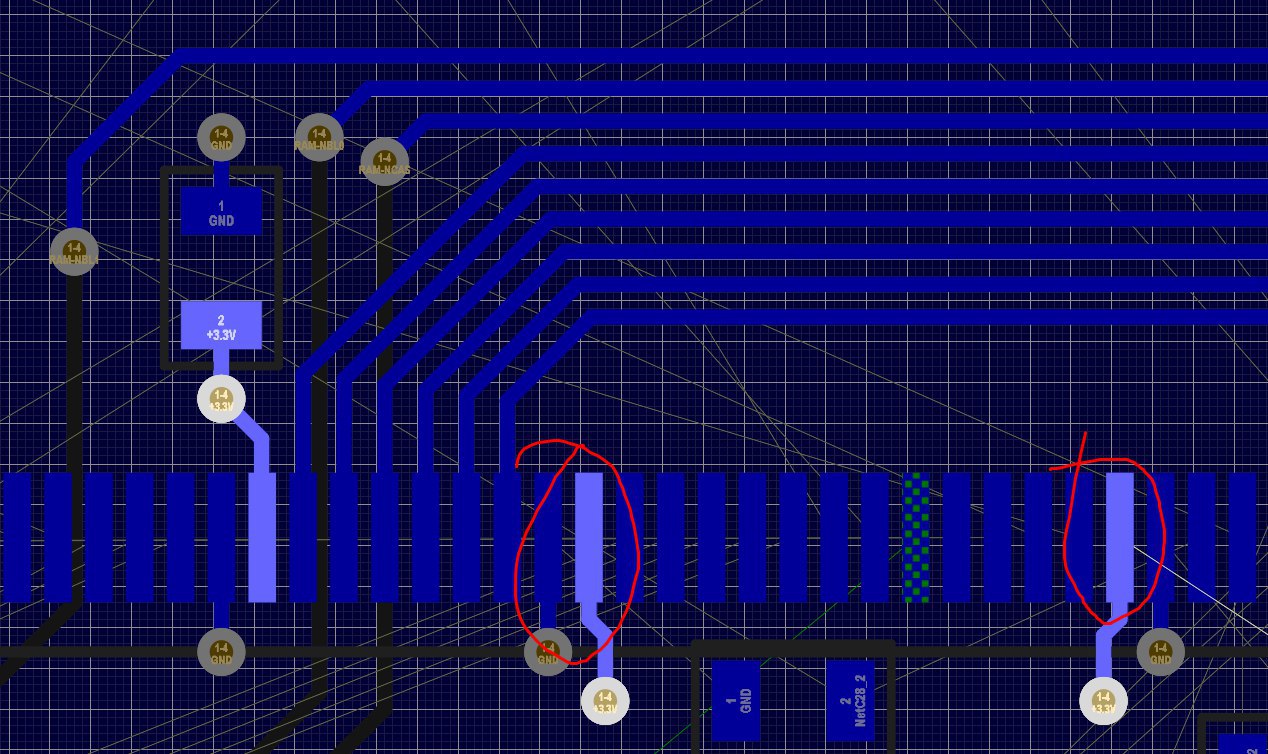

Вот например нужно в обведенные маркером местА, а мЕста нету(
Монтаж односторонний.
Size: a a a
2019 October 30
RS

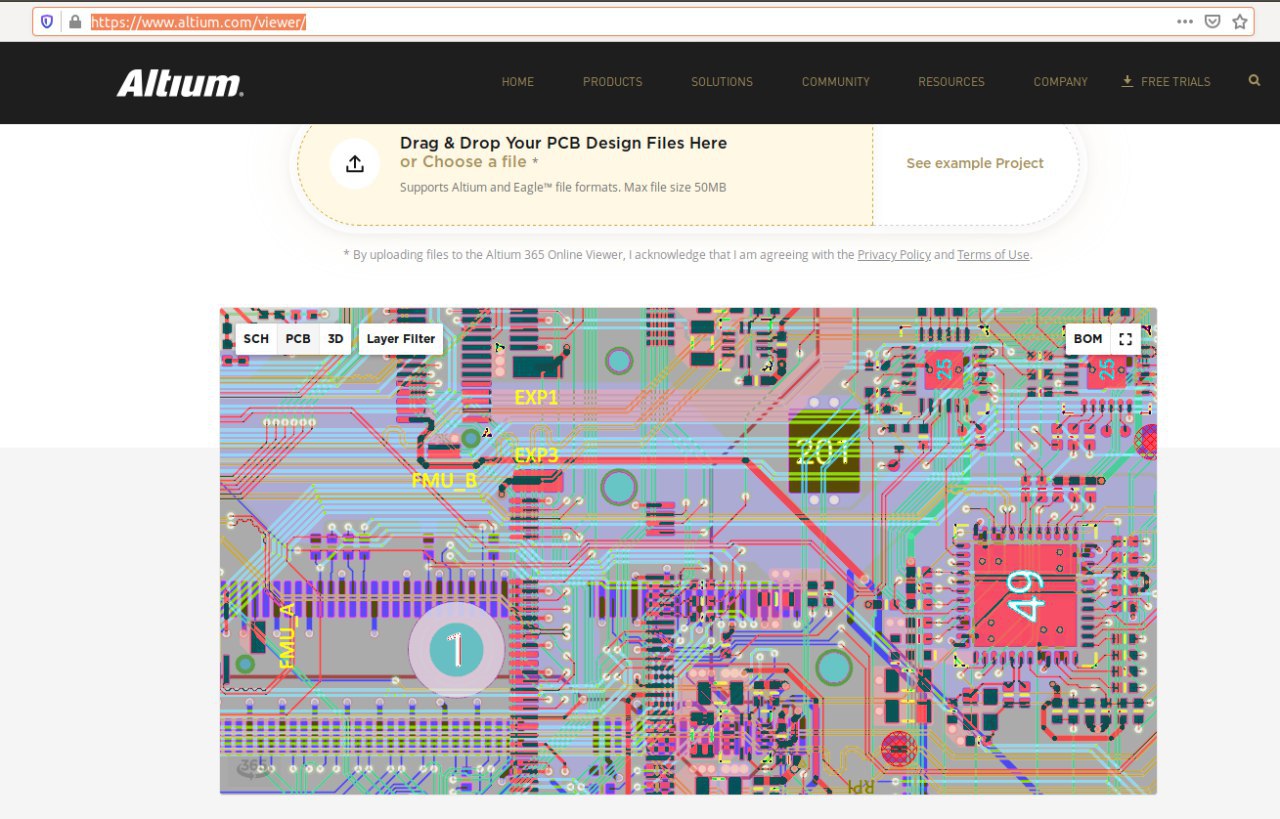

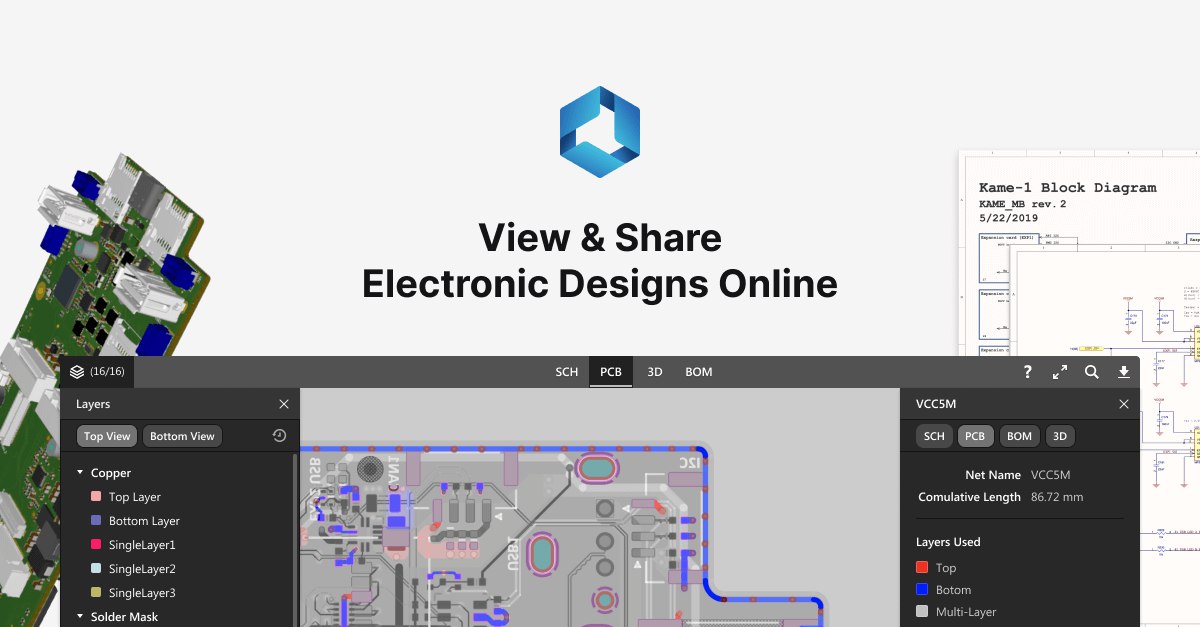

Онлайт вьювер - удобно https://www.altium.com/viewer/
А
кстати, 20й альт юзабельный? в плане стабильности хотя бы)
I
Вот например нужно в обведенные маркером местА, а мЕста нету(
Монтаж односторонний.
Монтаж односторонний.

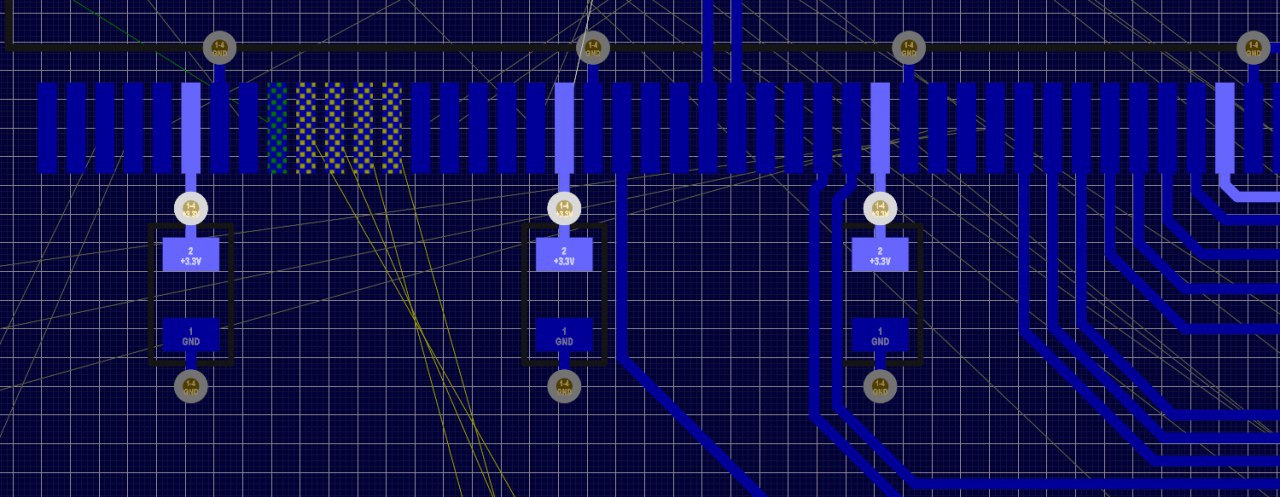

Ну лучше впихнуть по максимуму, причём желательно параллельно корпусу, чтобы конденсатор был соединён с пином питания и соседним пином земли. Если совсем не лезет, то можно поставить подальше, на низкочастотных МК не будет видно разницы
I
Вот популярная рекомендация на эту тему
I
IF
Гдеж 7 рисунок где полигоном земли все залито?)
IF
Господа, а я правильно понимаю, что нужно ставить блокирующие конденасаторы 100нФ у КАЖДОГО вывода питания МК? Или это "хороший тон"? Если полигон +3,3под всей платой, и скажем я половину кондеров только "втисну" у ног МК? Это будет "норм, полетит", или "лучше так не делать"?
хороший тон - это зайти на страничку мк, который ты используешь, и скачать да изучить дизайн гайд и референс мануал и референс схематик и еррату
даже несмотря на "общеизсвестность " этого правила, частенько в этих доках об этом повторяется, чтобы новички не натворили ошибок
даже несмотря на "общеизсвестность " этого правила, частенько в этих доках об этом повторяется, чтобы новички не натворили ошибок
IF
ну когда они учились МК были зеленее и частоты ниже
IF
если частота ниже 25мгц для питания чистой цифры не критично 1 мм от кондера шунтирующего или 5
GT
Господа, а я правильно понимаю, что нужно ставить блокирующие конденасаторы 100нФ у КАЖДОГО вывода питания МК? Или это "хороший тон"? Если полигон +3,3под всей платой, и скажем я половину кондеров только "втисну" у ног МК? Это будет "норм, полетит", или "лучше так не делать"?
хотел поматериться, а тут уже всё)
И
ну когда они учились МК были зеленее и частоты ниже

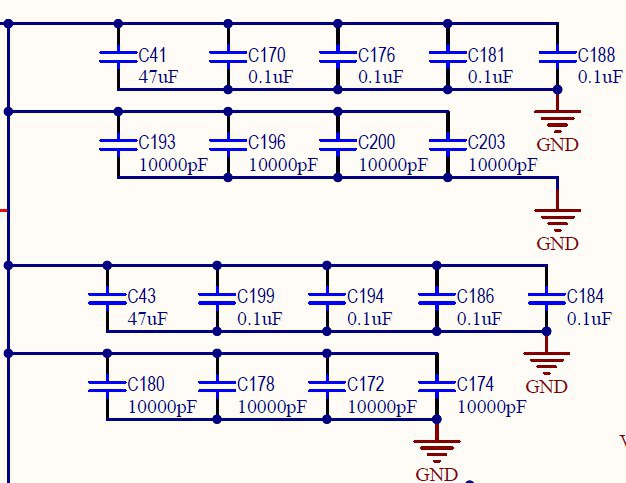

И именно из их эпохи пошло ставит 0.1 мкФ. При современных частотах надо ставить уже 0.01 мкФ
AD
При шаге 0.5, и кондере 0603 это уже нереализукмо, при занятых пинпж рядом., Увы(
GT
Для питания ддр)
AD
Это да, я от безвыходности. Почти все пины корпуса заняты, решил что можно забить х на то, что будет "не по фен-шую" располагаться ВИА.
IF
Это да, я от безвыходности. Почти все пины корпуса заняты, решил что можно забить х на то, что будет "не по фен-шую" располагаться ВИА.
дак горизонтально капы располагай все равно внизу полигон земли
AD
Ну я ещё борюсь. Как лапшу всю раскидаю- буду стараться все кондеры по фен-шую подключить.
IF
а, туплю
