И
дисплей с параллельной шиной
Size: a a a
2020 April 12
И
LTDC это контроллер встроенный в stm
F
Alexandr Kobzev
тоже столкнулся недавно с проблемами в атолике, когда проходил уроки по LTDC, решал их, но кончилось тем, что атолик перестал генерить мне elf файлы. Эту беду победить не смог, перешел на cubeide. Чего и тебе советую. Могу скинуть статью на хабре, где описано как в cubeide собрать чистый проект под CMSIS.
Скинь, спасиб
AD
LTDC это контроллер встроенный в stm
Ааа, спс.
GB
@numenor ещё не использовал в своих устройствах диоды Infineon sic? Меньше ли они греются, чем обычные шоттки, смотрю в сторону IDDD серии
GB
GB

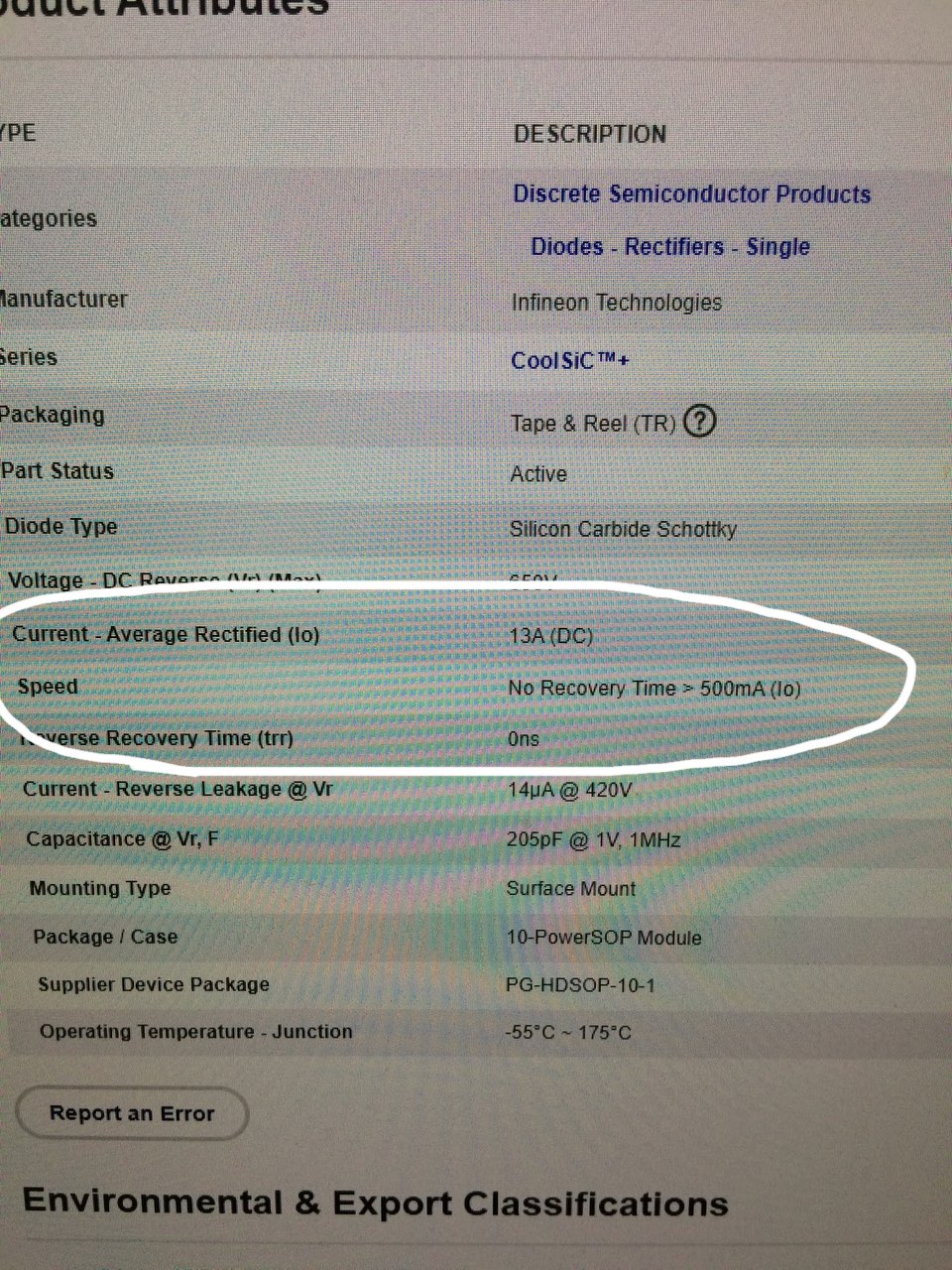

Интересная строчка на Digi-Key
И
Grzegorz Brzęczyszczykiewicz
@numenor ещё не использовал в своих устройствах диоды Infineon sic? Меньше ли они греются, чем обычные шоттки, смотрю в сторону IDDD серии
Использовал, конечно меньше, я бы сказал значительно. Еще посмотри на Wolfson/Cree карбид, они на уровне и бывают дешевле на складах
И
Да и карбид позволяет или полностью отказаться от снабберных цепей или минимизировать ее, если речь о больших мощностях
KT
Ну или делать максимально эффективно на какой-то ограниченной моще а далее масштабировать
Y
Народ, кто закладывал в свои устройства USB type C, подскажите, какие пины нужно юзать, а какие можно проигнорить? Задача подключатся от компа через тайп C коннектор к USB-UART CP2102N, а от него к мк
И
DP1+, DP1- и питалово. Получишь обычный usb 2.0
Y
Спасибо, то что нужно
KM
Народ, кто закладывал в свои устройства USB type C, подскажите, какие пины нужно юзать, а какие можно проигнорить? Задача подключатся от компа через тайп C коннектор к USB-UART CP2102N, а от него к мк
Если надо будет в комп с type C подключать, то нужны еще резисторы 5.1 кОм на землю на СС пинах.
Y
Kirill Malyshev
Если надо будет в комп с type C подключать, то нужны еще резисторы 5.1 кОм на землю на СС пинах.
Спасибо, уже нашел схему переходника от спаркфан, как раз то, что мне надо
Y
2020 April 13
VK
Kirill Malyshev
Если надо будет в комп с type C подключать, то нужны еще резисторы 5.1 кОм на землю на СС пинах.
Не на землю, а на питание, и не на обеих линиях, а вроде на _p.
UPD: жестко натупил, у вас все верно: на обеих линиях 5.1к в землю
UPD: жестко натупил, у вас все верно: на обеих линиях 5.1к в землю
VK
Если я правильно припоминаю
VK
Вот я пришел, и в схеме ихней, что на 35 ти листах, черт ногу сломит.
Все есть, но все в такой каше...
Т.е. тот, кто ее разрабатывал, знает хорошо, куда какой сигнал идет, но дл ятого, кто ее открывает первый раз... можно-ж погруппировать интерфейсы в harness на краях листов, или рамочками пунктирными поповодить... а так у тебя например 3 пина рядом MISO, MOSI, SCK,... а чипсеелект хуй знает где... иди ищи его.. а если это экспорт в PDF? еще хуже искать. Ну и так все сделано.
Все есть, но все в такой каше...
Т.е. тот, кто ее разрабатывал, знает хорошо, куда какой сигнал идет, но дл ятого, кто ее открывает первый раз... можно-ж погруппировать интерфейсы в harness на краях листов, или рамочками пунктирными поповодить... а так у тебя например 3 пина рядом MISO, MOSI, SCK,... а чипсеелект хуй знает где... иди ищи его.. а если это экспорт в PDF? еще хуже искать. Ну и так все сделано.
Альий генерит шикарные интерактивные пдфки схемы, где можно кликнуть на порт и прыгнуть на другой лист с ним или на компонент и в выпавшем меню пройти по ссылке на даташит
