а тот переменник чтобы в ВЧ части скомпенсировать АЧХ
Size: a a a
2020 April 13
A
В редакторе PCB.
В
Anton
Очень интересно. Для чего?
Испытательное оборудование
В
Открытый прожект?
Нет)
A
Ты компилил проект кстати?

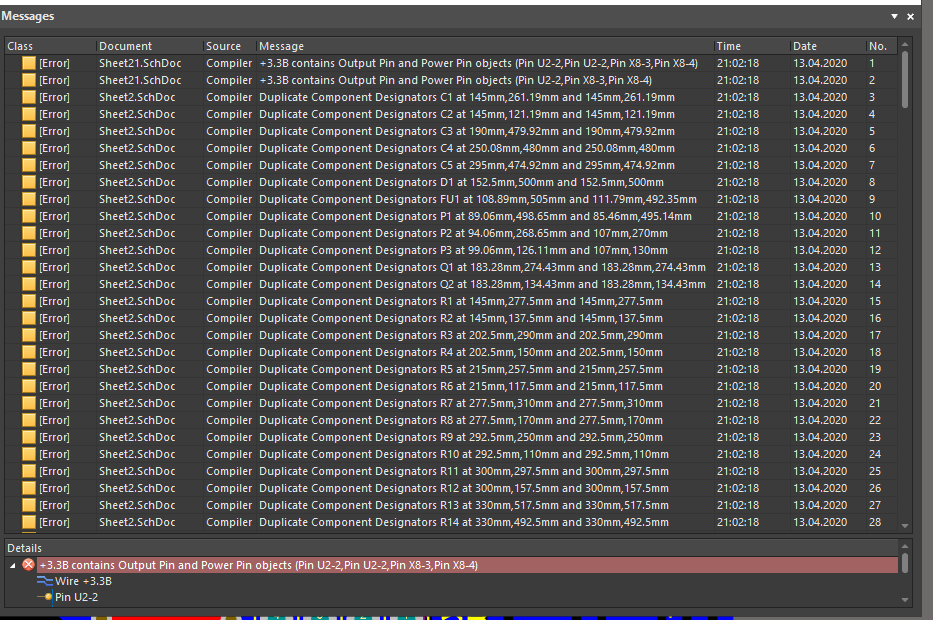

В Messages вывалятся ошибки.
В Messages вывалятся ошибки.
A
Испытательное оборудование
Если испытательное, то чего готовый блок от NI не взять
DS
Я тут обнаружил интересный прикол. Есть приемопередатчик( физика ) rs485 полный дуплекс на входе TVS и синфазный дроссель. так вот, если поставить сначала TVS а потом дроссель, то такой вариант менее устойчив к помехам чем если поставить сначала дроссель, потом TVS , хотя казалось бы какая разница и по логике и по всем канонам сначала защита потом все остальное. направление отсчета от входного разъема к физике.
A
Я тут обнаружил интересный прикол. Есть приемопередатчик( физика ) rs485 полный дуплекс на входе TVS и синфазный дроссель. так вот, если поставить сначала TVS а потом дроссель, то такой вариант менее устойчив к помехам чем если поставить сначала дроссель, потом TVS , хотя казалось бы какая разница и по логике и по всем канонам сначала защита потом все остальное. направление отсчета от входного разъема к физике.
ФНЧ
Г
Ты компилил проект кстати?
В Messages вывалятся ошибки.
В Messages вывалятся ошибки.
Что такое компили😂?
В
Anton
Если испытательное, то чего готовый блок от NI не взять
Дорого, и так можно сделать как надо, под себя
A
Что такое компили😂?

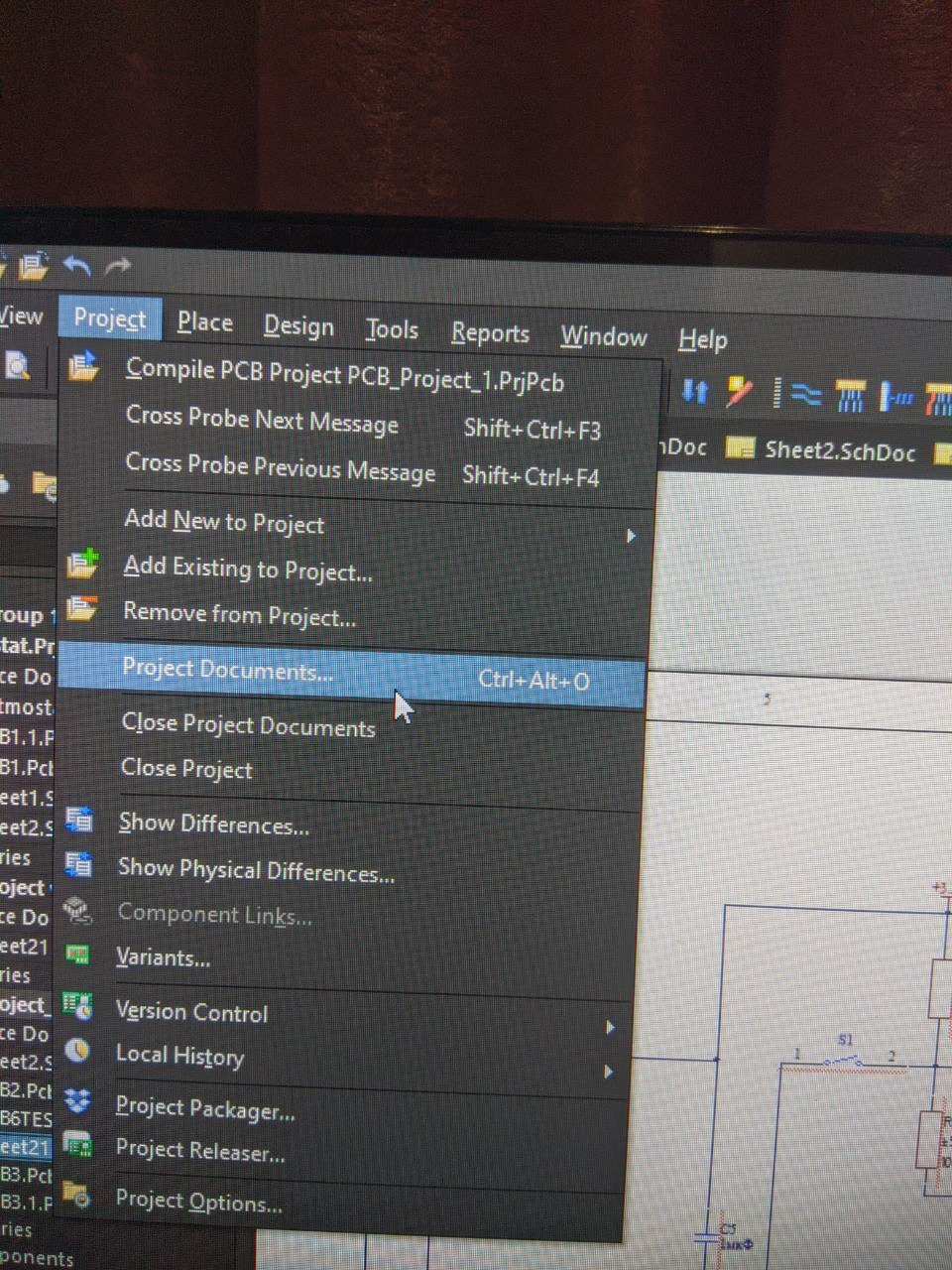

Project - Compile PCB Project (верхняя строчка в редакторе SCH)
A
Дорого, и так можно сделать как надо, под себя
Дорого, но зато прогнозируемый результат. Если коэффициент усиления менять не надо, то ещё относительно реально. Но если предусилитель надо пилить, то хз. Это опыт нужен
A
У нас в России нормальных осциллографов так и не научились делать
Г
Project - Compile PCB Project (верхняя строчка в редакторе SCH)
A
У тебя куча элементов дублируют позиционное обозначение
a
Я тут обнаружил интересный прикол. Есть приемопередатчик( физика ) rs485 полный дуплекс на входе TVS и синфазный дроссель. так вот, если поставить сначала TVS а потом дроссель, то такой вариант менее устойчив к помехам чем если поставить сначала дроссель, потом TVS , хотя казалось бы какая разница и по логике и по всем канонам сначала защита потом все остальное. направление отсчета от входного разъема к физике.
Может, из-за того, что TVS форму портит, и из-за этого дроссель не работает как надо?
Скажем, если на + и - пришла помеха, то на + она вышла за диапазон TVS, он ее подрезал, в итоге имеем что на + ее нет, а на - осталась
Если дроссель ставить перед TVS, он может гореть если искра придёт
Как вариант, TVS на большее напряжение поставить, оставив дроссель после него.
Скажем, если на + и - пришла помеха, то на + она вышла за диапазон TVS, он ее подрезал, в итоге имеем что на + ее нет, а на - осталась
Если дроссель ставить перед TVS, он может гореть если искра придёт
Как вариант, TVS на большее напряжение поставить, оставив дроссель после него.
A
1. Tools - Annotation - Reset schematic designators.
2.
Tools - Annotation - Annonate schematics quietly.
2.
Tools - Annotation - Annonate schematics quietly.
GB
Я тут обнаружил интересный прикол. Есть приемопередатчик( физика ) rs485 полный дуплекс на входе TVS и синфазный дроссель. так вот, если поставить сначала TVS а потом дроссель, то такой вариант менее устойчив к помехам чем если поставить сначала дроссель, потом TVS , хотя казалось бы какая разница и по логике и по всем канонам сначала защита потом все остальное. направление отсчета от входного разъема к физике.
А какая индуктивность дросселя?
Г
1. Tools - Annotation - Reset schematic designators.
2.
Tools - Annotation - Annonate schematics quietly.
2.
Tools - Annotation - Annonate schematics quietly.
сделал. а тут что выбрать?
