2020 April 13

DS

Dmitriy Sh in Deus Volt!
aum
Может, из-за того, что TVS форму портит, и из-за этого дроссель не работает как надо?
Скажем, если на + и - пришла помеха, то на + она вышла за диапазон TVS, он ее подрезал, в итоге имеем что на + ее нет, а на - осталась

Если дроссель ставить перед TVS, он может гореть если искра придёт

Как вариант, TVS на большее напряжение поставить, оставив дроссель после него.
так если поставить защиту на большее напряжение то может начать гореть физика
источник
21:17пожаловаться#1

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
так если поставить защиту на большее напряжение то может начать гореть физика
Интересно получается, что при приблизительной емкости tvs получается фильтрик на 77кГц)
источник
21:21пожаловаться#2

GB

Grzegorz Brzęczyszcz... in Deus Volt!
В 3пф
источник
21:21пожаловаться#3

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
Интересно получается, что при приблизительной емкости tvs получается фильтрик на 77кГц)
при том что я ставил конденсаторы на эти же линии большей емкости 100 пф и они не особо то и влияют. но этот пункт под вопросом
источник
21:23пожаловаться#4

GB

Grzegorz Brzęczyszcz... in Deus Volt!
А что там осциллограф показывает?
источник
21:23пожаловаться#5

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
при том что я ставил конденсаторы на эти же линии большей емкости 100 пф и они не особо то и влияют. но этот пункт под вопросом
Это не большая ёмкость, совсем небольшая
источник
21:25пожаловаться#6

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
А что там осциллограф показывает?
пока я еще не смотрел на этот конкретный случай, там вообще история длинная, много переменных. например есть варианты когда в одну сторону данные идут без ошибок а в другую все битые.
источник
21:26пожаловаться#7

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
пока я еще не смотрел на этот конкретный случай, там вообще история длинная, много переменных. например есть варианты когда в одну сторону данные идут без ошибок а в другую все битые.
А какие нагрузки стоят?
источник
21:27пожаловаться#8

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
Это не большая ёмкость, совсем небольшая
ну по сравнению с емкостью защитных диодов больше
источник
21:27пожаловаться#9

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
А какие нагрузки стоят?
терминаторы  120 ом + растяжки 680 ом
источник
21:27пожаловаться#10

a

aum in Deus Volt!
Может, 2 небольшие емкости на входе на экран-корпус-землю попробовать добавить?
источник
21:28пожаловаться#11

A

Alexander in Deus Volt!
Гарри Уэллс
(149.43 Кб)

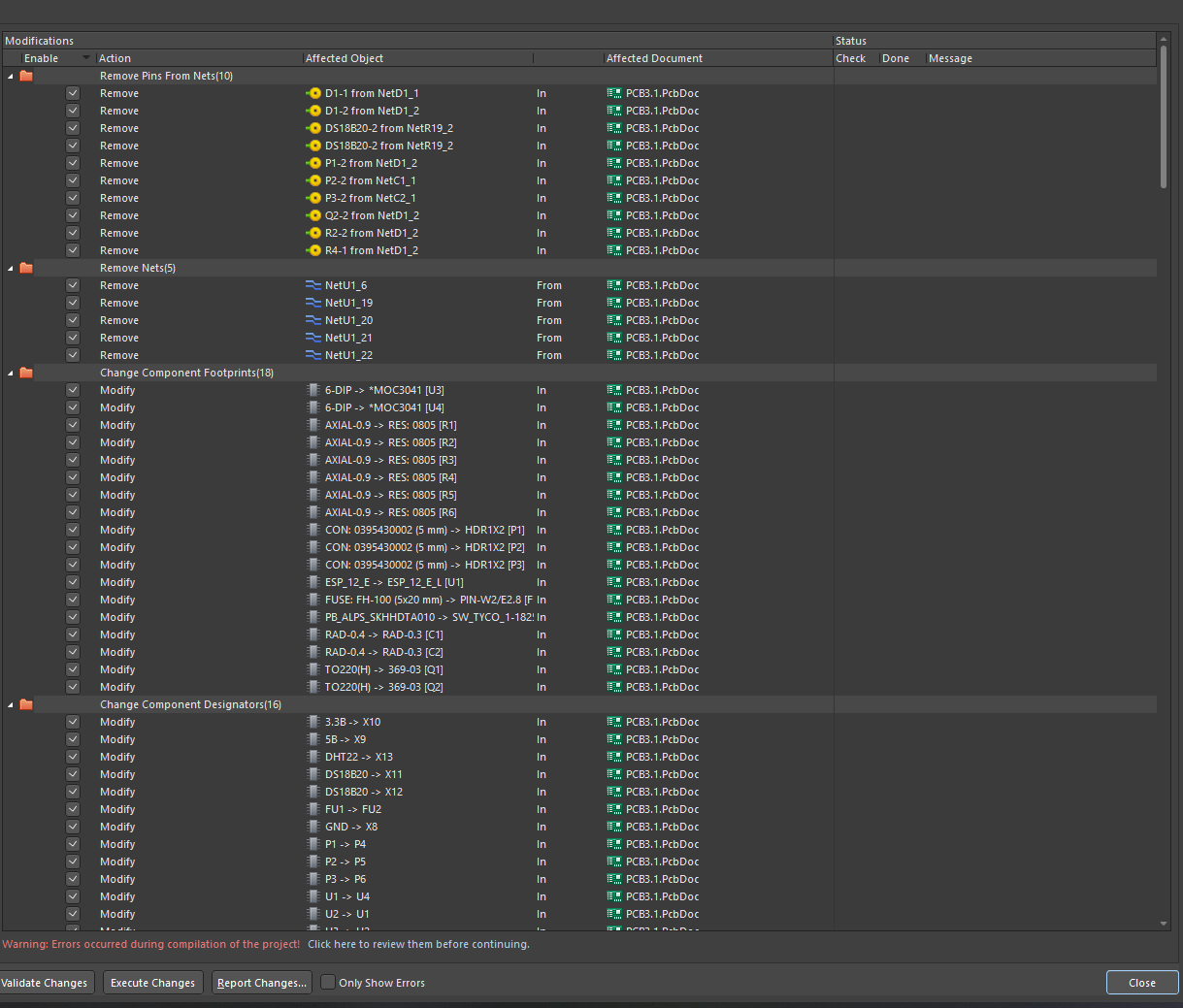

сделал. а тут что выбрать?
Execute changes.
Плюс у тебя ошибки в проекте остались.
источник
21:30пожаловаться#12

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
пока я еще не смотрел на этот конкретный случай, там вообще история длинная, много переменных. например есть варианты когда в одну сторону данные идут без ошибок а в другую все битые.
Тут ещё, конечно такой вопрос, а когда к самому контроллеру идёт линия, там подтяжки стоят по питанию?
источник
21:35пожаловаться#13

DS

Dmitriy Sh in Deus Volt!
aum
Может, 2 небольшие емкости на входе на экран-корпус-землю попробовать добавить?
это да, хороший вариант, надо попробовать. но вообще ситуация очень плохая, в одном экране идет две святых пары на связь и еще одна с супер шумным напряжением(обратная связь по сварочному напряжению) естественно если эту парочку убрать в отдельный экран, то все будет работать четко, но это не наш вариант)
источник
21:39пожаловаться#14

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
Тут ещё, конечно такой вопрос, а когда к самому контроллеру идёт линия, там подтяжки стоят по питанию?

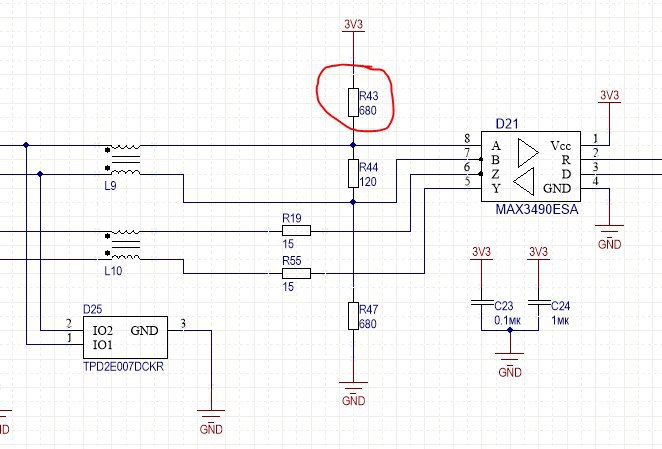

ты имеешь ввиду этот резистор?
источник
21:40пожаловаться#15

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
ты имеешь ввиду этот резистор?
Нет, которые дальше на R и D
источник
21:41пожаловаться#16

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
Нет, которые дальше на R и D
не, там нету. а что нужны? вроде выходы то все пушпульные
источник
21:42пожаловаться#17

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
не, там нету. а что нужны? вроде выходы то все пушпульные
Ага
источник
21:42пожаловаться#18

GB

Grzegorz Brzęczyszcz... in Deus Volt!
Dmitriy Sh
не, там нету. а что нужны? вроде выходы то все пушпульные
У меня был похожий случай....
источник
21:43пожаловаться#19

DS

Dmitriy Sh in Deus Volt!
Grzegorz Brzęczyszczykiewicz
Ага
а как это работает? пуш пуль вроде ж?
источник
21:43пожаловаться#20
