20 пиновый или 10 пиновой условно стандартный для полного jtag
Size: a a a
2020 April 22
A
Вцелом, я пришел к тому что развести стандартный шлейф будет правильнее, даже если там много разъемов.
вброшу своё решение - PLS-5 для не критичных по размеру плат
A
A
A
и распиновка первых 4-х совпадает пинов с китайскими платами
A
NK
А что за SWDIO? Как найти его на плате?
A

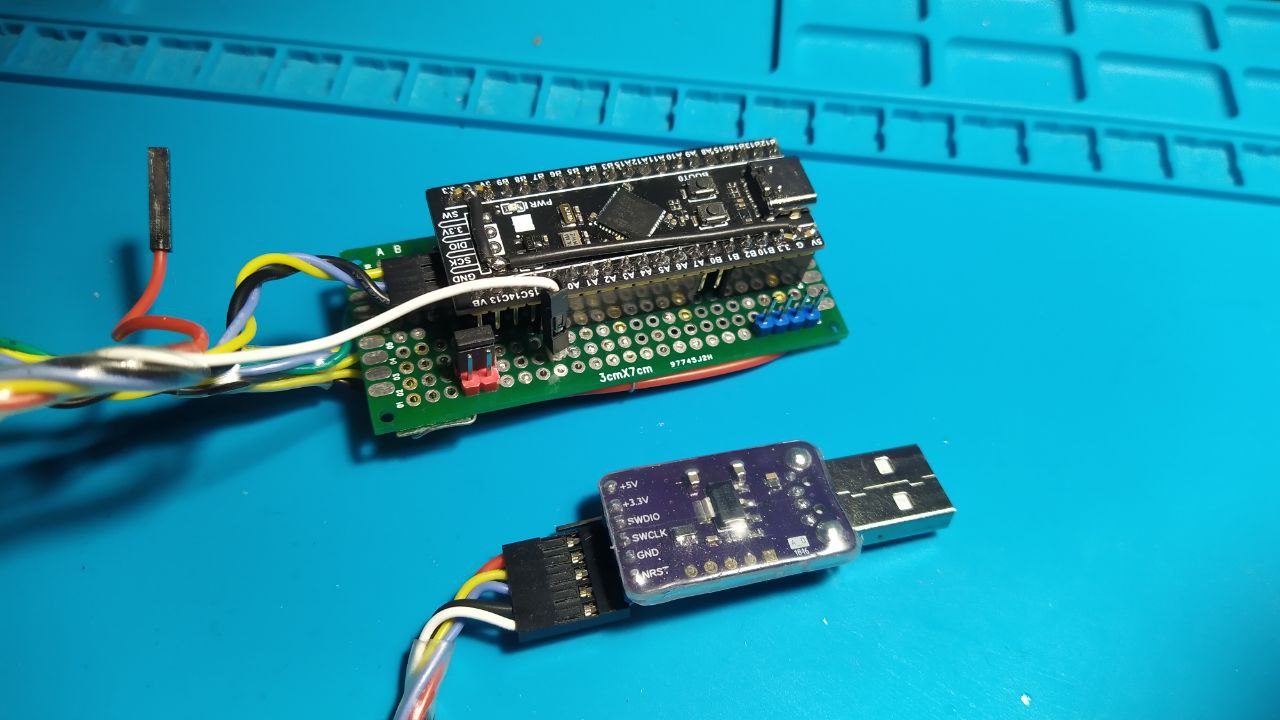

и вот обжал из силиконовых проводов небольшой провод, RST и питание отдельными проводами на втором конце для удобства
A
А что за SWDIO? Как найти его на плате?

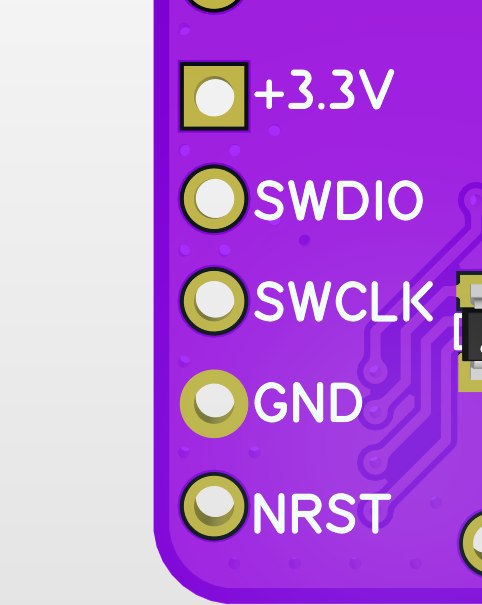

JTAG_TMS = SWDIO
JTAG_TCK = SWCLK
JTAG_TCK = SWCLK
NK
Спасибо
A
A

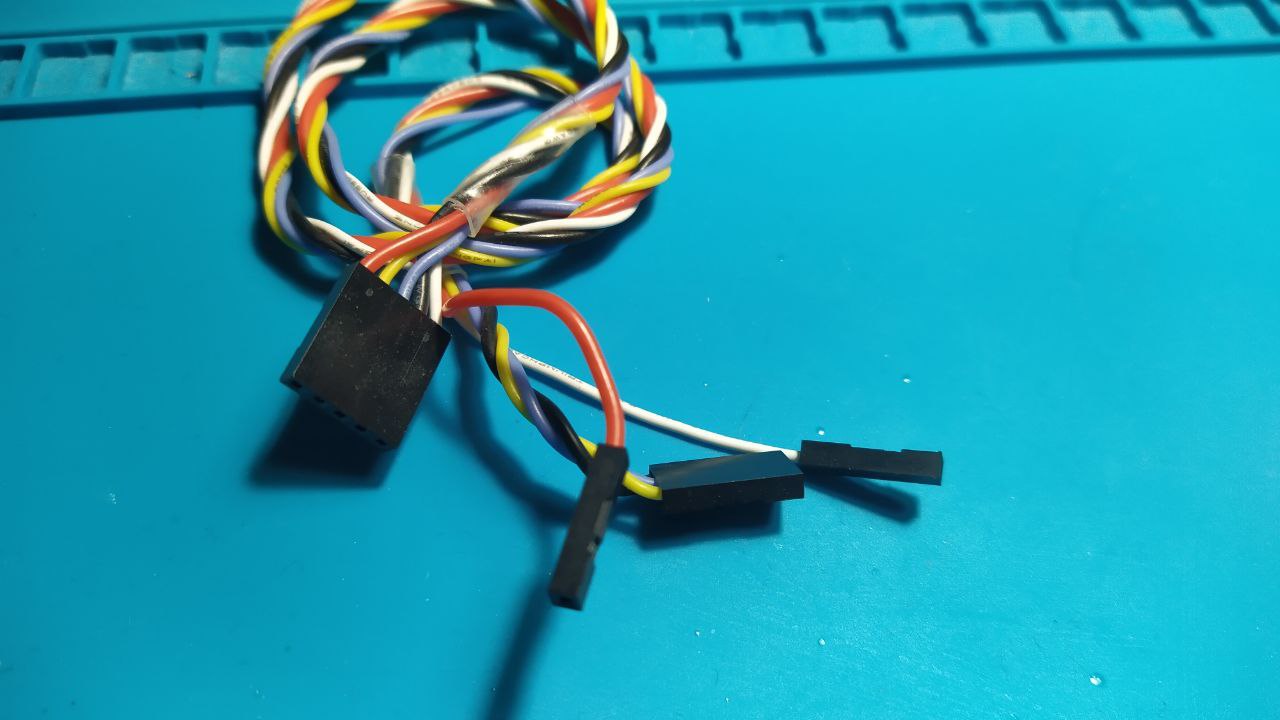

вот так сам провод выглядит, более наглядно два его конца
A
с PBS-5 - в отладчик, а с 3-мя раздельными по цветам - уже к целевой плате
A
A
и вот такое решение как альтернатива
A
если места мало
l
нахуй, freemaster умеет через jlink по swd сосать 10-20 МГц
я обычно на swo завожу _write и гоню туда текстом отладку. это сильно уменьшает тормоза по сравнению с тем же приёмом через swd. актуально когда что-то силовое и шустрое отлаживаешь(в моём случае частотники)
И
я обычно на swo завожу _write и гоню туда текстом отладку. это сильно уменьшает тормоза по сравнению с тем же приёмом через swd. актуально когда что-то силовое и шустрое отлаживаешь(в моём случае частотники)
покажусь кэпом, но swo медленное говно на фоне того же freemaster через swd/jtag
И
При чем раз так в 10, а если у тебя норм отладчик, то и в 30
И
По сути на каком нибудь ulink plus или jlink последнем ты можешь выводить инфу на частоте работы флеша
