В
странно что не ко всем тогда приписывает. А можно как то убрать? не могу найти настройку
Оно вроде само исчезает потом, после сохранения штоле
Size: a a a
2020 April 26
В
Ilya
Ну на самом деле не всегда. Там показывается реальное значение десигнатора, которое будет видно на шелке и которое будет видно, если из эдитор режима переключится на режим с именем канала (листа)
А ты ничего не путаешь? Такое вроде только после перенумеровки
I
А ты ничего не путаешь? Такое вроде только после перенумеровки
У меня исчезают десигнаторы в скобках только если сохраниться и проект переоткрыть. Как только свичнулся из эдитора - сразу появляется
I
I
В скобках то - физические десигнаторы на pcb
I
После переключения на канал
В
Ilya
В скобках то - физические десигнаторы на pcb
В смысле физические? Ты апдейт не сделал ещё или что
I
В смысле физические? Ты апдейт не сделал ещё или что

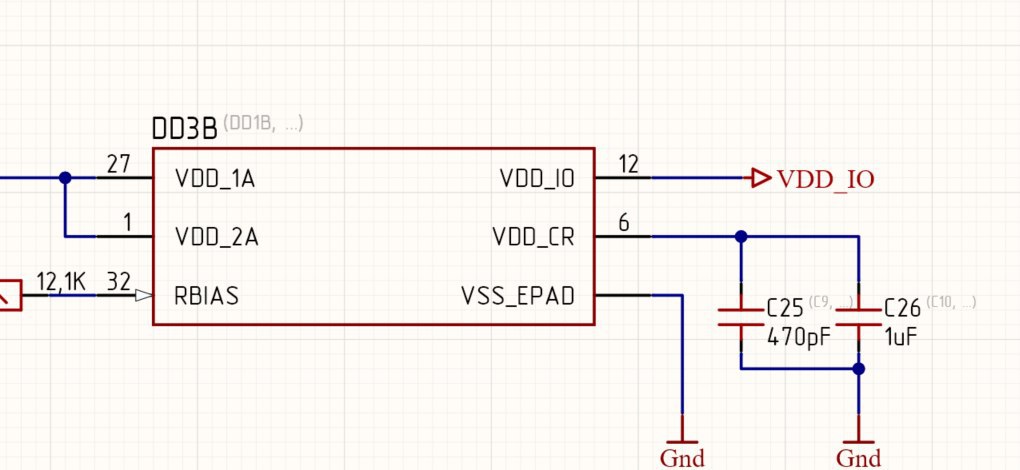

Например, если схема многоканальная, С25 на первом скрине - не относится к реальному десигнатору на схеме. Реальные десигнаторы будут C9 и С77 (в моем случае)
I

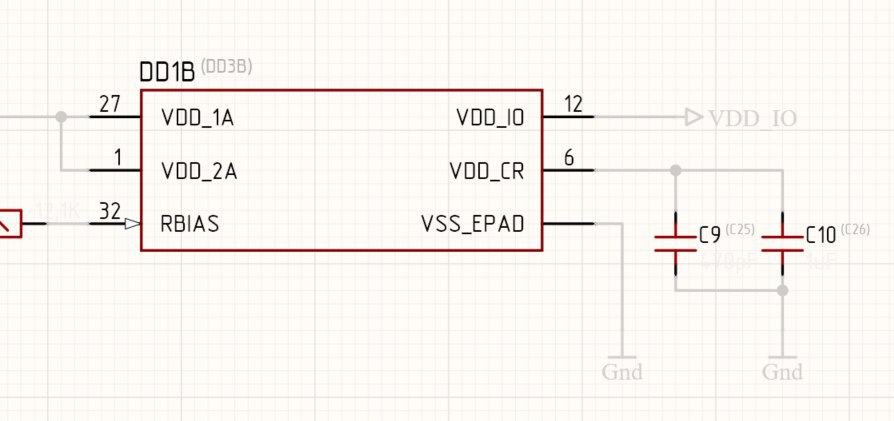

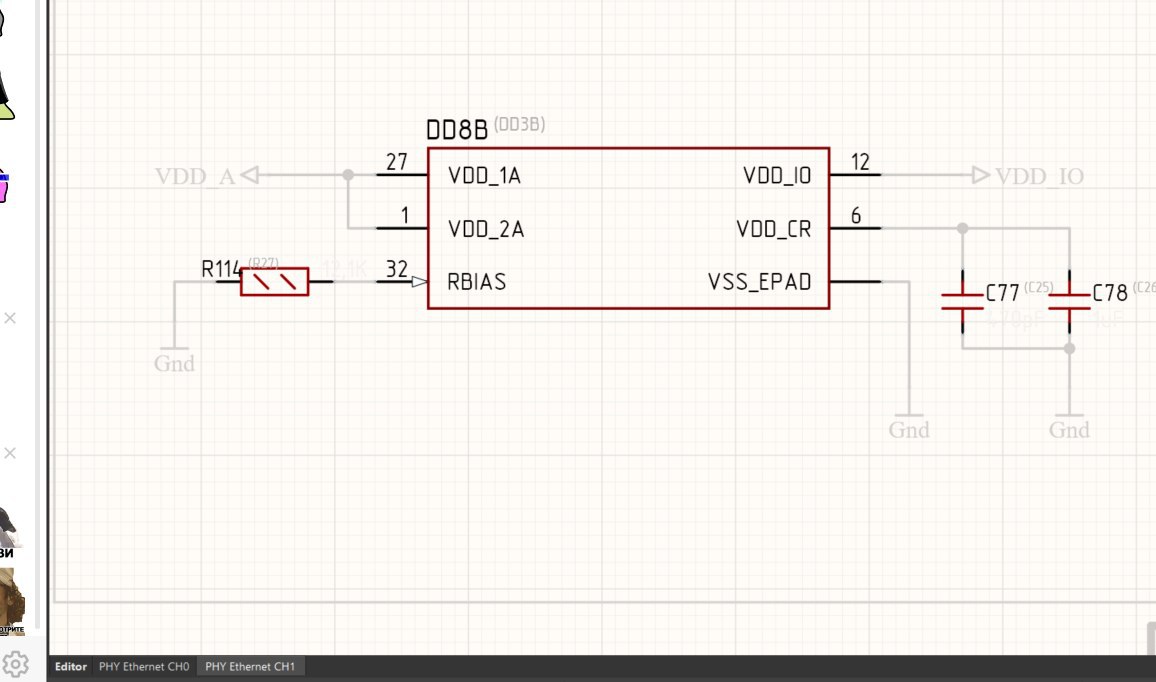

Режим эдитор - свои десигнаторы (условно виртуальные), при переходе в PHY Ethernet CH0 и PHY Ethernet CH1 уже будут десигнаторы, которые у элементов на PCB
I
Может это как-то по другому называется конечно
В
Ilya
Например, если схема многоканальная, С25 на первом скрине - не относится к реальному десигнатору на схеме. Реальные десигнаторы будут C9 и С77 (в моем случае)
А, многоканальные, я редко в них...
I
А, многоканальные, я редко в них...
По идее такое происходит, когда используешь не только annotate schematic, а и board level annotate
𝔻

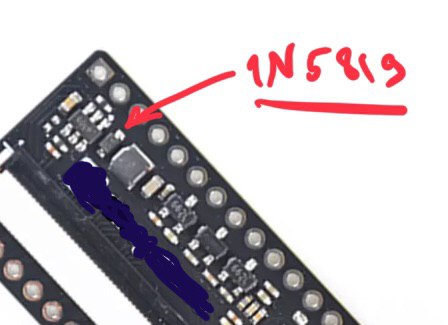

на схеме диод обозначен как 1N5819 но гугл говорит что 5819 это выгодный диод. подскажите что за диод на 1А 40В может быть в таком смд-корпусе?
A
на схеме диод обозначен как 1N5819 но гугл говорит что 5819 это выгодный диод. подскажите что за диод на 1А 40В может быть в таком смд-корпусе?
DR
Нда, в ванильном кикаде работать та ещё боль оказывается
DR
Я работал в nightly builds в основном, но жлинк делаю в релизном, чтобы у всех открывалось.
M
Я работал в nightly builds в основном, но жлинк делаю в релизном, чтобы у всех открывалось.
Насколько стабильны nightly?
DR
Насколько стабильны nightly?
Мне в принципе норм
DR
Падает иногда, но редко
