там только их и делать, но не меньше 0,3 мм. иначе бывает не протекает
Size: a a a
2020 August 28
DF

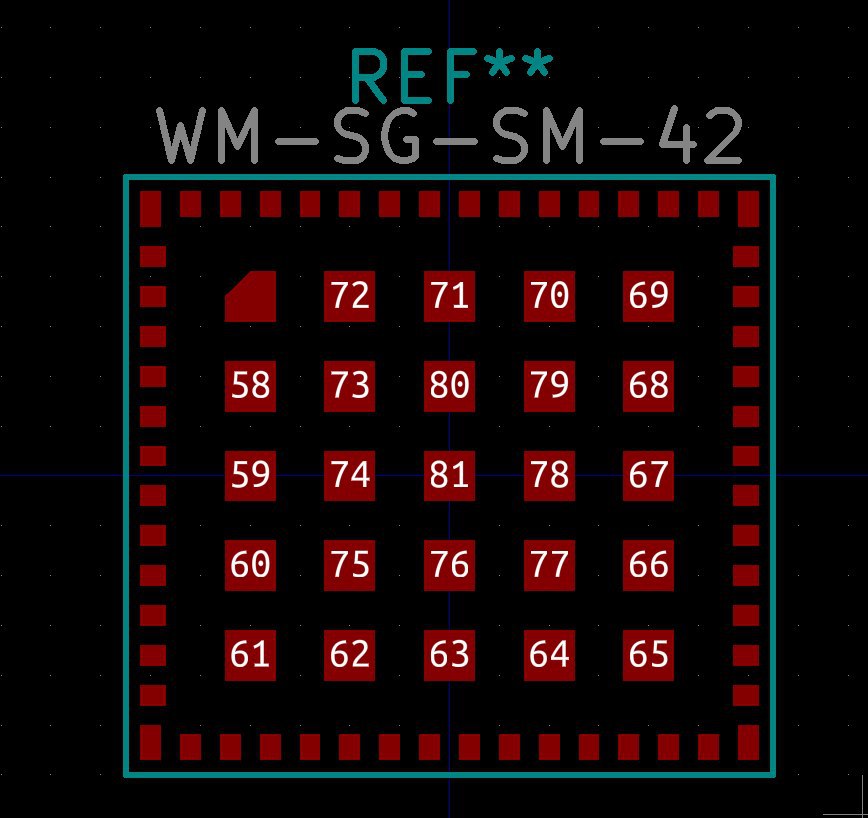

посередине земельные пады
DF
я еще думаю - может вытянуть пады за края? чтоб паяльником можно было дотянуться
M
и следить чтоб с обратной стороны маской не закрыто было
DF

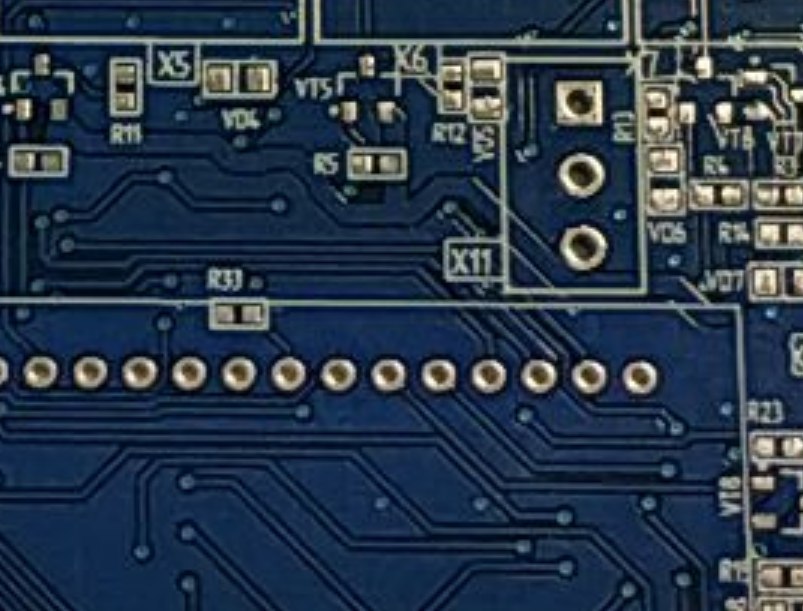

jlc все равно не умеет tented via, не закроют
DF
ну по крайней мере у меня открытые
M
jlc -? это кто?
M
jlcpcb ?
DF
DF
как вы думаете, стоит ли вытянуть пады за корпус? по идее тогда можно паяльником с флюсом тронуть и олово подползет куда надо
M
jlc все равно не умеет tented via, не закроют
M
еще как умеет
DF
хм, буду знать, лучше тогда проверю
M
это зависит от герберов, если они в слое маски закрыты будут закрыты
a
как вы думаете, стоит ли вытянуть пады за корпус? по идее тогда можно паяльником с флюсом тронуть и олово подползет куда надо
По уму - нужно соблюдать футпринт, который советует производитель. По факту - думаю, ничего плохого не будет, если увеличишь их
M
если только не на робота
M
там это все важно до микрона, и рисунка паяльной пасты (трафарета)
a
чуть увеличится риск, что компонент стянет в сторону, если поставлен будет неровно. Но я бы рискнул
DF
ну видимо сделаю один вариант для прототипа, а второй для робота
