Есть живой пример свежий, automotive, шесть слоев, именно up to 20 ампер протекает по разным нагрузщкам. Один из слоев 100% под землю единую отдан, без всяких вырезов
Size: a a a
2020 November 17
VK
Плата прошла верификацию, валидацию, thermal chamber (климатика по-русски?), и в пятницу проходим EMC как часть хомологейшн, но уже прошли в сторонней лабе пред. проверки - запас есть
VK
Ну, если мы говорим про силовуху, где у тебя на одной плате конвертер и управление, то не будешь же одним полигоном заливать. Чтобы у тебя возвратный токи ампер 20 гуляли фиг знает где по общей земле и на измериловку чё-нить наводили. Отделяем силовую и аналог землю и соединяем в одной точке.
Зависит от того, что за аналог.
DN
Есть живой пример свежий, automotive, шесть слоев, именно up to 20 ампер протекает по разным нагрузщкам. Один из слоев 100% под землю единую отдан, без всяких вырезов
20 Ампер с частотой пару сотен кГц появляются и исчезают с фронтами десятки ns? Если нет, то навряд ли Владимир имел в виду такое, когда говорил про силовуху. 20 ампер постоянного тока можно и не отделять.
VK
20 Ампер с частотой пару сотен кГц появляются и исчезают с фронтами десятки ns? Если нет, то навряд ли Владимир имел в виду такое, когда говорил про силовуху. 20 ампер постоянного тока можно и не отделять.
Ну хорошо, а 100 ампер - это много?
VK
А это в общем-то обычное потребление жирных плисин
VK
которые молотят в тандеме с, сюрприз-сюрприз, с АЦП и ЦАПами, если речь за RF
VK
Но в целом если речь идет о высокоприцезионном аналоге, то конечно разговор совершенно иной :)
AK
Народ, посоветуйте пасту с алиэкспресса?

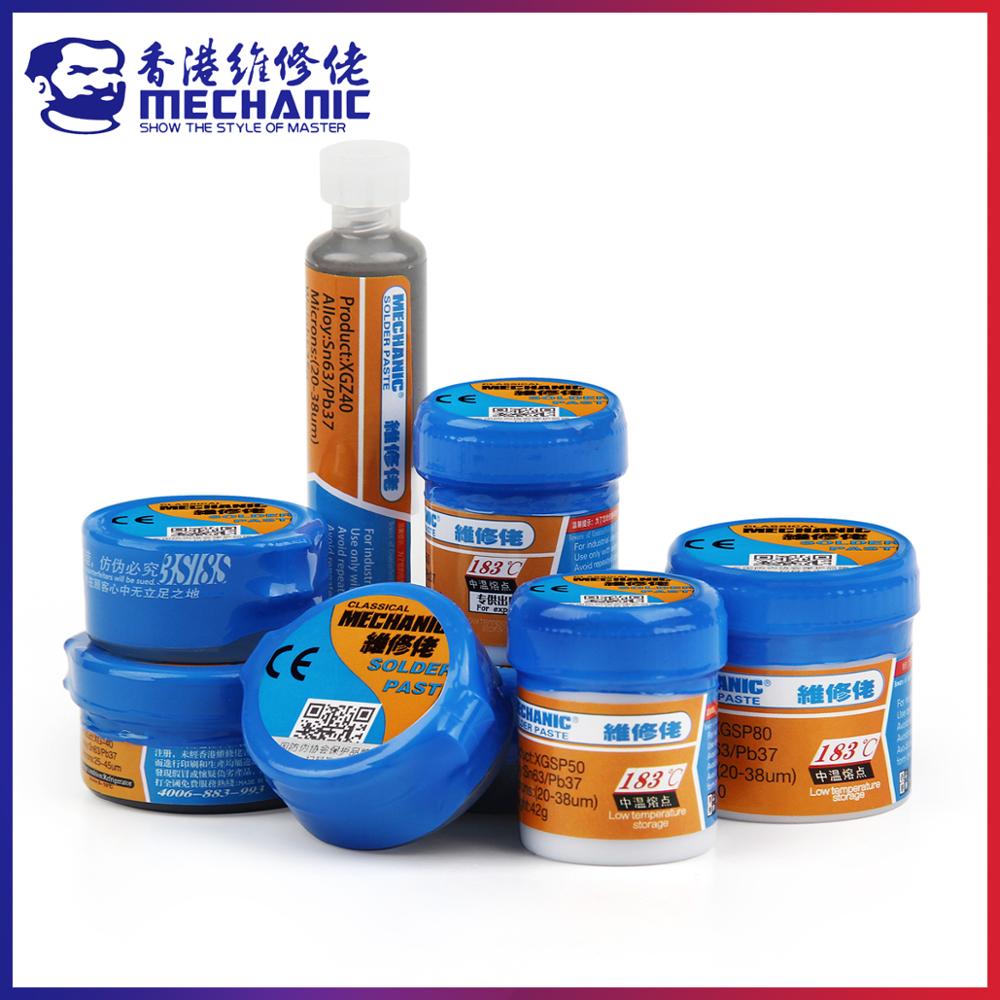

https://aliexpress.ru/item/4000051617838.html вот такое норм?
https://aliexpress.ru/item/4000051617838.html вот такое норм?
Паял такой, обычная паста
DN
Ну хорошо, а 100 ампер - это много?
Если они не бегают по плате в режиме 100 А - 0 А - 100 А много тысяч раз в секунду, то эти амперы влияют только на падение на полигонах. А вот у преобразователей контуры прямоугольного тока с крутыми фронтами лучше замыкать не по общей земле.
VK
Если они не бегают по плате в режиме 100 А - 0 А - 100 А много тысяч раз в секунду, то эти амперы влияют только на падение на полигонах. А вот у преобразователей контуры прямоугольного тока с крутыми фронтами лучше замыкать не по общей земле.
Позвольте, но как же вы тогда представляете себе потребление?
Куда по-вашему уходит весь этот потребляемый ток?
Он уходит на перезарядку паразитных емкостей линии через пуш-пулл каскады выходных пинов.
Куда по-вашему уходит весь этот потребляемый ток?
Он уходит на перезарядку паразитных емкостей линии через пуш-пулл каскады выходных пинов.
VK
Самое что ни на есть импульсное потребление
VK

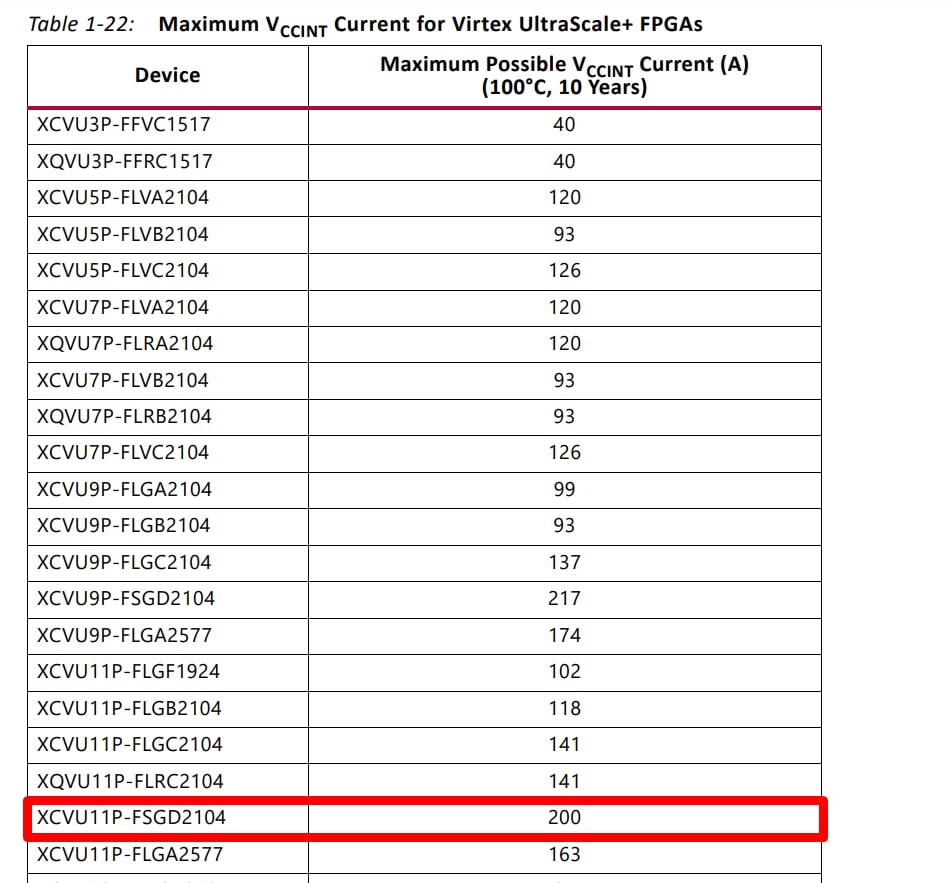

Ну как пример :)
IS
Много. Скажи, чтобы поменьше потребляли
И
Есть живой пример свежий, automotive, шесть слоев, именно up to 20 ампер протекает по разным нагрузщкам. Один из слоев 100% под землю единую отдан, без всяких вырезов
У меня сплошным полигоном в одном слое залито, токи до 25А, частоты 200 кГц и это наиболее оптимальный вариант по эмс получился. Лучше только гальваноразвязка мозгов и силовой части, но это дорого. Деление цифровой земли и силовой особо ничего не улучшило, только падение на полигоне выросло немного
И
Но... как только напруга большая, то землю силовую в условном бусте pfc замыкаю уже локально на себе, то есть отдельный полигон силовой локальный
IS
Есть живой пример свежий, automotive, шесть слоев, именно up to 20 ампер протекает по разным нагрузщкам. Один из слоев 100% под землю единую отдан, без всяких вырезов
Покеж, одним глазком глянем
И
нда же
IS
нда же
Так одним глазком же
И
хз что там в голландиях, но финке за "одним глазком" можно и на 200к евро попасть по суду))
