Спасибо! Посмотрю
Size: a a a
2021 February 16
VK
Переслано от Timur Khasanshin
я ведь буду прав, если скажу, что для 2 сторонней платы при перпендикулярном пересечении проводников на одной стороне через via страдает из-за разрыва земли меньше тот сигнал, проводники которого не проходили через via а прошли напрямую?
Страдает больше тот, у кого loop больше по площади.
TK
ну так я об этом и пишу
VK
ну так я об этом и пишу
Тогда вы правы
TK
loop меньше у того кто не имеет виа
Y
VK
loop меньше у того кто не имеет виа
ВИА не при чем абсолютно, общий луп имеет значение.
VK
В приведенной кариинке - примерно одинаково плохо будет всем сигналам, поскольку рвется путь возвратных токов
TK
это понятно, я про виа говорю чтобы различить их. дело в том что разрыв получается короче для тех что без виа потому что их разрыв - это короткий отрезок получающийся изза виа других проводников
VK
это понятно, я про виа говорю чтобы различить их. дело в том что разрыв получается короче для тех что без виа потому что их разрыв - это короткий отрезок получающийся изза виа других проводников
разрыв в опорном слое что для одной группы сигналов, что для другой - одинаковый
a

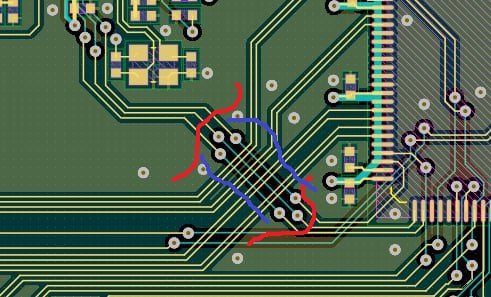

Владимир возможно поправит, мне кажется, что путь будет примерно таким
VK
aum
Владимир возможно поправит, мне кажется, что путь будет примерно таким
Ну да, похоже на то, разве что в случае справа внизу - еще больше луп получится, поскольку там разрыв дополняется еще одной трассой, а может я просто плохо различаю :)
TK
я правильно понимаю, что фиолетовые нарисованные пути должны прямиком к GND микроконтроллера идти?
TK
тогда все несколько хуже
TK
у него GND есть только чуть выше угла либо другой чуть правее угла
VK
я правильно понимаю, что фиолетовые нарисованные пути должны прямиком к GND микроконтроллера идти?
Конечно, это и есть то, что принято (не вполне точно) называть возвратными токами.
TK
вот бы альтиум умел возвратные пути просчитывать и показывать
TK
кратчайшие
VK
Если оставляяете два слоя, то единственное, что можно посоветовать - приколотить земляные полигоны вокруг виасами
TK
Если оставляяете два слоя, то единственное, что можно посоветовать - приколотить земляные полигоны вокруг виасами
да, я знаю об этом, так и делаю
