DF
тфу ошибка
Size: a a a
2021 February 19
DF
кондер на землю
IF
а диапазон рабочих температур учитывается?
IF
ну и как это контроллер багануть может что он перегреется? =)
DF
а диапазон рабочих температур учитывается?
учитывается, там есть MPPT контроллер который управляет драйверами полумостов, и STM8 который общается с MPPT. STM8 общается с MPPT по I2C, а I2C это дело такое...
Так вот если STM8 отсох - надо аналоговый способ вырубить драйвера
Так вот если STM8 отсох - надо аналоговый способ вырубить драйвера
IF
дак причем тут перегрев то?
поставь монитор питания с ватчдог входом
поставь монитор питания с ватчдог входом
DF
дак причем тут перегрев то?
поставь монитор питания с ватчдог входом
поставь монитор питания с ватчдог входом
При том, что температуру мосфетов мониторит STM8. И есть масса причин по которым он может не суметь выключить MPPT вовремя, и это необязательно его зависание.
IF
аа, понял
RS

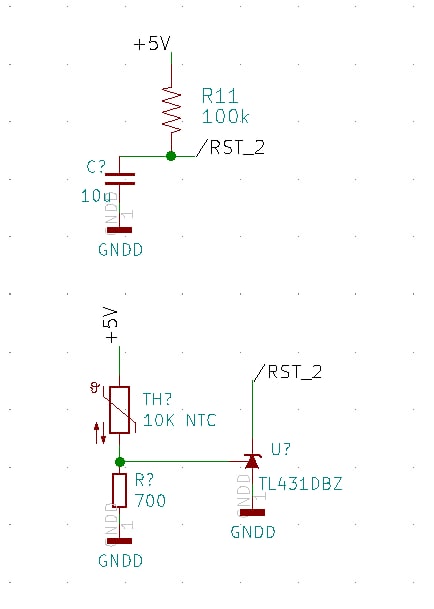

Смущает 10u в цепи сброса.
Почему не 100n?
Почему не 100n?
DF
Чтобы с задержкой включалось назад и напряжение на RST нарастало медленно.
RS
Чтобы с задержкой включалось назад и напряжение на RST нарастало медленно.
тогда нужно обеспечить ограничение тока TL431
DF
понял, да, этот момент я упустил, попробую просто 100nF и обойтись без задержки, по идее у NTC должна быть тепловая инерция и она обеспечит нужную задержку
RS
понял, да, этот момент я упустил, попробую просто 100nF и обойтись без задержки, по идее у NTC должна быть тепловая инерция и она обеспечит нужную задержку
можно оставить емкость но последовательно TL поставить резистор 5/0,15 = примерно 50-100 Ом
DF
можно оставить емкость но последовательно TL поставить резистор 5/0,15 = примерно 50-100 Ом
Ок, попробую оба варианта, если что нулевик запаяю :)
DF
Т.е. попробую 100n + 0R и 10u + 100
RS
DF

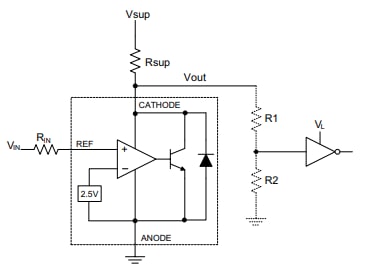

буфер?
RS
напряжение на катоде не может падать ниже какого-то - напряжение питания ОУ + ИОН
А это не ниже 2,5 В
А это не ниже 2,5 В
